ТЯГА ПЕДАЛИ АКСЕЛЕРАТОРА СНЯТИЕ

Click here
Click here
  1. Click here

    СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ

    Note:

    • Предохраняйте датчик педали акселератора от ударов.

    • Не разбирайте датчик положения педали акселератора в сборе.

    • Для этой педали акселератора смазка не требуется.

      Не наносите масло или другие смазочные материалы на датчик педали акселератора в сборе.

      В противном случае датчик педали акселератора может перемещаться не плавно.


    1. A01GWK6E02

      Отсоедините разъем датчика положения педали акселератора.

      Table 1. Обозначения на рисунке
      *A Для моделей с левосторонним рулевым управлением
      *B Для моделей с правосторонним рулевым управлением

    2. Отверните 3 гайки и снимите датчик положения педали акселератора.

  2. Click here

    СНИМИТЕ ПЕДАЛЬ АКСЕЛЕРАТОРА

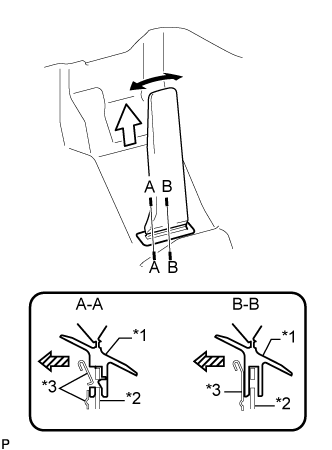

    1. A01H1ZKE02

      Освободите 3 захвата и снимите педаль акселератора.

      Tip:

      Покачивая конец педали акселератора влево и вправо, поднимите педаль акселератора вверх и снимите ее с кронштейна.

      Table 2. Обозначения на рисунке
      *1 Педаль акселератора
      *2 Кронштейн педали акселератора
      *3 Пружина
      A01GYOB Покачайте
      A01GZUB Потяните
      A01H2AH Передняя сторона автомобиля
