СИСТЕМА ЗАРЯДКИ АККУМУЛЯТОРНОЙ БАТАРЕИ Во время движения включается контрольная лампа заряда

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ФУНКЦИЮ БЛОКИРОВКИ ШКИВА МУФТЫ


    1. Проверьте функцию блокировки со шкивом, установленным на автомобиле.


      1. Визуально убедитесь в том, что при запуске двигателя начинает работать ротор генератора.

    2. Проверьте функцию блокировки со шкивом, снятым с автомобиля.


      1. Снимите крышку шкива генератора.

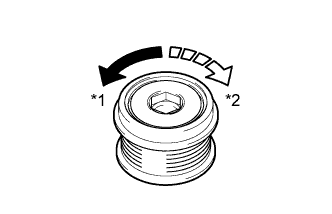

      2. A01EL5CE02
        Обозначения на рисунке
        *1 Раэблокировано
        *2 Заблокировано

        Зафиксируйте ротор генератора с помощью SST и поверните шкив муфты по часовой стрелке, убедившись, что наружное кольцо блокируется (см. стр. Click here).

        OK
        Наружное кольцо блокируется.
      SST
      09820-63021

    NG

    ЗАМЕНИТЕ ШКИВ МУФТЫ Click here

    OK

  2. ПРОВЕРЬТЕ БЛОКИРОВКУ ШКИВА МУФТЫ


    1. Запустите двигатель и визуально проверьте наличие люфтов шкива муфты.

      OK
      Шкив муфты не ослаблен.

    NG

    ЗАТЯНИТЕ ШКИВ МУФТЫ С ЗАДАННЫМ МОМЕНТОМ ЗАТЯЖКИ

    OK

    ЗАМЕНИТЕ ГЕНЕРАТОР В СБОРЕ Click here
