ГЕНЕРАТОР РАЗБОРКА


  1. СНИМИТЕ КРЫШКУ ШКИВА ГЕНЕРАТОРА

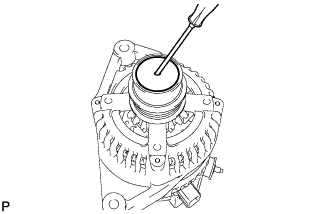

    1. A01EJKF

      С помощью отвертки проткните крышку шкива генератора в центре и извлеките ее.

      Note

      Не используйте крышку шкива генератора повторно.

  2. СНИМИТЕ ШКИВ ГЕНЕРАТОРА С МУФТОЙ

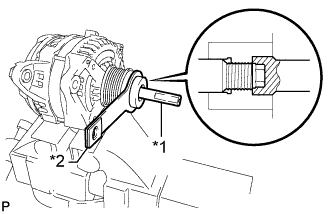

    1. A01EK03E02
      Обозначения на рисунке
      *1 SST (A)
      *2 SST (B)

      Закрепите генератор в тисках.

    2. Установите на шкив SST (A) и (B), как показано на рисунке.

      SST
      09820-63021

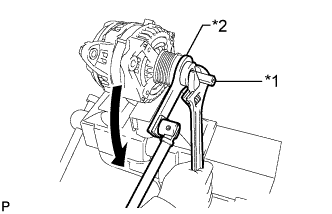

    3. A01EJ8JE02
      Обозначения на рисунке
      *1 SST (A)
      *2 SST (B)

      Удерживая SST (A) гаечным ключом, поверните SST (B) против часовой стрелки, чтобы ослабить шкив генератора.

      Note


      • Убедитесь, что рама со стороны привода надежно закреплена в тисках.

      • Надежно удерживайте SST (A) во время работы.

    4. Снимите шкив генератора.

  3. СНИМИТЕ ЗАДНЮЮ ТОРЦЕВУЮ КРЫШКУ ГЕНЕРАТОРА


    1. Установите генератор на шкив.

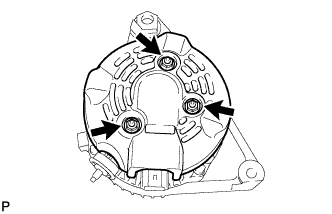

    2. A01EKSS

      Заверните 3 гайки и снимите заднюю торцевую крышку генератора.

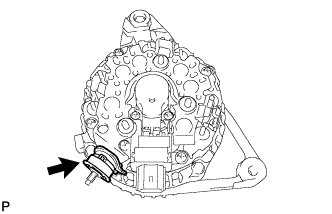

    3. A01EJ6T

      Снимите изолятор контакта.

  4. СНИМИТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ

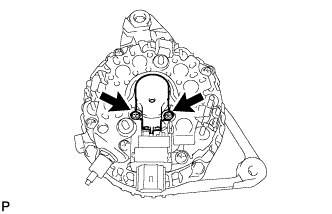

    1. A01EIQL

      Выверните 2 винта и снимите щеткодержатель генератора.

  5. СНИМИТЕ КАТУШКУ ГЕНЕРАТОРА В СБОРЕ

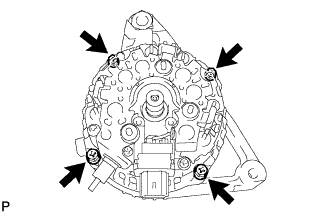

    1. A01EMCC

      Отверните 4 болта.

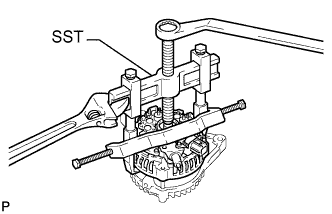

    2. A01ELJ2E01

      С помощью SST снимите катушку генератора.

      SST
      09950-40011   ( 09951-04020, 09952-04010, 09953-04020, 09954-04010, 09955-04071, 09957-04010 )

  6. СНИМИТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ

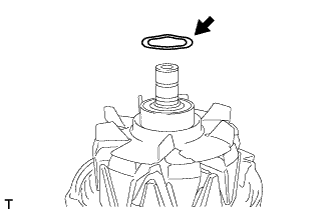

    1. A01EK4ZE01

      Снимите шайбу генератора.

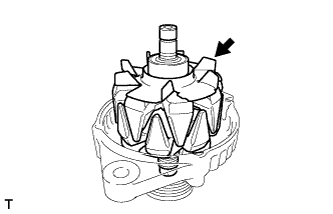

    2. A01EL5EE01

      Снимите ротор генератора в сборе.
