СИСТЕМА ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ* Сбой функции уведомления

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

   ПРОВЕРЬТЕ ПРИЗНАК НЕИСПРАВНОСТИ (ФУНКЦИЯ УВЕДОМЛЕНИЯ)




   1. Проверьте наличие признака неисправности.




      1. Проверьте наличие признака неисправности функции уведомления.

         Table 1. Результат

         Результат	Следующий шаг
         На экране вспомогательного индикатора не отображается предупреждающее сообщение, несмотря на то, что горит контрольная лампа неисправности, или на мультиинформационном дисплее отображается предупреждение.	А
         На экране вспомогательного индикатора отображается предупреждающее сообщение, несмотря на то, что контрольная лампа неисправности не горит, и на мультиинформационном дисплее не отображается предупреждение.	B
         На экране вспомогательного индикатора отображается предупреждающе сообщение, которое отличается от показаний контрольной лампы или мультиинформационного дисплея.
         Повторяется одно и то же предупреждающее уведомление.	C

         Tip:


         • Функция уведомления передает информацию в центр G-BOOK по каналу связи.

         • Тщательно проверьте условия, вызывавшие сбой, чтобы определить, не является ли его причиной временная проблема с передачей радиоволн.



   • АClick here
   • BClick here
   • CClick here
2. Click here

   ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ




   1. Проверьте, указано ли данное состояние контрольной лампы или предупреждение в следующей таблице.

      Tip:

      Функция уведомления G-BOOK включает только сообщения, указанные в следующей таблице.

      Предупреждение
      Предупреждение для двигателя
      Предупреждение тормозной системы
      Контрольная лампа VSC
      Контрольная лампа ABS:
      Предупреждение системы пневматической подвески
      Предупреждение EPS
      Предупреждение VGRS
      Предупреждение системы зарядки
      Предупреждение системы распределения питания аккумуляторной батареи
      Предупреждение системы SRS
      Предупреждение PCS
      Предупреждение системы круиз-контроля
      Предупреждение об обрыве в цепи сенсорной системы помощи при парковке LEXUS
      Предупреждение системы ночного видения
      Предупреждение LKA
      Предупреждение AFS
      Предупреждение системы автоматического включения дальнего света
      Предупреждение светодиодной системы фар
      Предупреждение системы задних фонарей
      Предупреждение системы предупреждения о ненадлежащем давлении в шинах
      Предупреждение системы стояночного тормоза с электроприводом
      Предупреждение функции автоматического удержания
      Предупреждение системы блокировки рулевого управления
      Предупреждение системы BSM
      Предупреждение об уровне моторного масла
      Предупреждение о давлении моторного масла
      Предупреждение системы о низком давлении в шинах
      Предупреждение о низком уровне жидкости стеклоомывателя
      Предупреждение о высокой температуре охлаждающей жидкости
      Предупреждение контрольной лампы износа тормозных колодок
      Техническое обслуживание форсунок

      Table 2. Результат

      Результат	Следующий шаг
      Состояние контрольной лампы или предупреждающее сообщение указано в таблице	А
      Состояние контрольной лампы или предупреждающее сообщение не указано в таблице.	B



   • АClick here
   • BClick here
3. Click here

   ПРОВЕРЬТЕ ПРИЗНАК ОБСЛУЖИВАНИЯ




   1. Проверьте наличие признаков обслуживания.




      1. Войдите в режим диагностики (см. стр.Click here).

      2.

         На экране "Service Menu" (меню обслуживания) выберите "Service Information" (информация об обслуживании).

      3.

         На экране "Service Information" (информация об обслуживании) выберите "G-BOOK Info for Contract" (информация о контрактных установках G-BOOK).

      4.

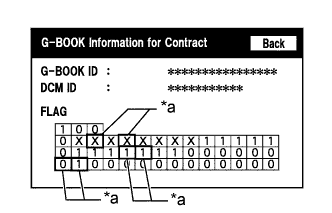

         Проверьте, имеет ли указанный на рисунке признак значение "1".

         Table 3. Обозначения на рисунке

         *a	Ячейки, подлежащие проверке

         Table 4. Результат

         Результат	Следующий шаг
         "1" отображается	А
         "1" не отображается	B



   • АClick here
   • BClick here
4. Click here

   ПРОВЕРЬТЕ СОЕДИНЕНИЕ




   1. Выберите "G-BOOK.com" и убедитесь, что отображается экран G-BOOK.com.

      OK
      G-BOOK.com доступен.



   • OKClick here
   • NGClick here
5. Click here

   ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ НА ЩИТКЕ ПРИБОРОВ




   1. Проверьте, не загорается ли контрольная лампа на щитке приборов, и не отображается ли предупреждение на мультиинформационном дисплее даже тогда, когда нет неисправности.

      OK
      Отсутствуют неисправности, а также сигналы контрольной лампы и предупреждения.

      Tip:

      Функция уведомления системы обработки и передачи информации использует сигналы уведомления, передаваемые и принимаемые системой измерительных приборов и индикаторов. Поэтому при сбоях в системе измерительных приборов и индикаторов функция уведомления также будет работать неправильно.



   • OKClick here
   • NGClick here
6. Click here

   ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN




   1. Подключите GTS к DLC3.

   2. Включите зажигание (IG).

   3. Включите GTS.

   4. Войдите в следующие меню: Проверка шины.

   5. Убедитесь, что подключены все ЭБУ и датчики, использующие шину CAN.

      Table 5. Результат

      Результат	Следующий шаг
      Проблемы связи отсутствуют	А
      Имеются сбои связи	B



   • АClick here
   • BClick here
7. Click here

   ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC




   1. Подключите GTS к DLC3.

   2. Включите зажигание (IG).

   3. Включите GTS.

   4. Войдите в следующие меню: "Health Check" (Проверка работоспособности).

   5. Проверьте наличие кодов DTC.

      Table 6. Результат

      Результат	Следующий шаг
      Коды DTC не выводятся	А
      Коды DTC выводятся	B
      Проверка DTC невозможна



   • АClick here
   • BClick here
8. Click here

   ПРОВЕРЬТЕ СИСТЕМУ НАВИГАЦИИ




   1. Убедитесь, что система навигации работоспособна и функционирует правильно.

      OK
      Система навигации исправна.



   • OKClick here
   • NGClick here
9. Click here

   ОБНОВИТЕ ДАННЫЕ




   1. Обновите данные.




      1. Повторно выполните операцию "Download necessary data" (загрузка необходимых данных) (см. стр.Click here).

         Table 7. Результат

         Результат	Следующий шаг
         Данные обновляются	А
         Обновление данных невозможно	B



   • АClick here
   • BClick here
10. Click here

    КОНЕЦ

11. Click here

    КОНЕЦ

12. Click here

    ПЕРЕЙДИТЕ К ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙClick here

13. Click here

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ"Click here

14. Click here

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN"Click here

15. Click here

    ПРОВЕРЬТЕ СИСТЕМУ КАЖДОГО ЭБУ

16. Click here

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА НАВИГАЦИИ"Click here

17. Click here

    ОБРАТИТЕСЬ В ЦЕНТР ПОДДЕРЖКИ G-BOOK
