КОМПРЕССОР СНЯТИЕ

Click here
Click here
  1. Click here

    СНИМИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА


    1. A01EN5SE01

      Освободите 7 фиксаторов и снимите левую боковую крышку моторного отсека.

  2. Click here

    СНИМИТЕ ПРАВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА


    1. A01EPFTE01

      Снимите 7 фиксаторов и правую боковую крышку моторного отсека.

  3. Click here

    СНИМИТЕ ВЕРХНЕЕ УПЛОТНЕНИЕ КРОНШТЕЙНА РАДИАТОРА


    1. A01ENLH

      Освободите 3 фиксатора и снимите верхнее уплотнение кронштейна радиатора.

  4. Click here

    СОБЕРИТЕ ХЛАДАГЕНТ ИЗ СИСТЕМЫ ОХЛАЖДЕНИЯ


    1. Запустите двигатель.

    2. Установите выключатель системы кондиционирования в положение ON (ВКЛ).

    3. Включите компрессор системы кондиционирования при частоте вращения коленчатого вала двигателя около 1000 об/мин на 5-6 мин, чтобы прокачать хладагент и собрать оставшееся в узлах компрессорное масло в компрессоре.

    4. Выключите двигатель.

    5. Соберите хладагент из системы кондиционирования с помощью установки регенерации хладагента.

  5. Click here

    СНИМИТЕ УПЛОТНЕНИЕ ФАРТУКА ЛЕВОГО ПЕРЕДНЕГО КРЫЛА


    1. Снимите 4 фиксатора и уплотнение.

  6. Click here

    СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ ВЕНТИЛЯТОРА И ГЕНЕРАТОРА


    1. Для моделей с 1UR-FE:

      (см. стр.Click here).

    2. Для моделей с 3UR-FE:

      (см. стр.Click here).

  7. Click here

    ОТСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ НА ВЫХОДЕ КОМПРЕССОРА № 1

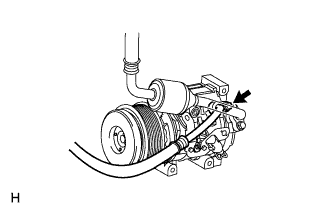

    1. A01EQ18

      Выверните болт и отсоедините трубопровод высокого давления от компрессора системы кондиционирования.

    2. Снимите с трубопровода высокого давления кольцевое уплотнение.

      Note:

      Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.

  8. Click here

    ОТСОЕДИНИТЕ ТРУБОПРОВОД НИЗКОГО ДАВЛЕНИЯ В СБОРЕ


    1. A01EPNW

      Выверните болт и отсоедините трубопровод низкого давления от компрессора системы кондиционирования.

    2. Снимите с трубопровода низкого давления кольцевое уплотнение.

      Note:

      Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.

  9. Click here

    СНИМИТЕ КОМПРЕССОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

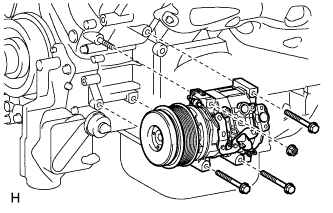

    1. A01EPUZ

      Отсоедините разъем.

    2. Выверните 3 болта и отверните гайку.

    3. Выверните шпильку и снимите компрессор системы кондиционирования.
