ЗАДНЕЕ СИДЕНЬЕ № 2 В СБОРЕ (с функцией автоматического складывания и подъема) ОПЕРАЦИЯ РУЧНОГО ОТКРЫВАНИЯ

Click here
Click here
Tip:

  • Порядок выполнения работ для правой и левой сторон одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.


Click here

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note:

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр.Click here).

  2. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ


    1. Снимите накладку петли подушки левого заднего сиденья (см. стр.Click here).

  3. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 2


    1. Снимите накладку петли левого заднего сиденья № 2 (см. стр.Click here).

  4. СНИМИТЕ НАКЛАДКУ ПРАВОГО РЕГУЛЯТОРА НАКЛОНА


    1. Снимите накладку правого регулятора наклона (см. стр.Click here).

  5. A01EO6YE01

    ОТСОЕДИНИТЕ НИЖНЮЮ ЧАСТЬ ОБИВКИ СПИНКИ СИДЕНЬЯ


    1. Отсоедините крепление.

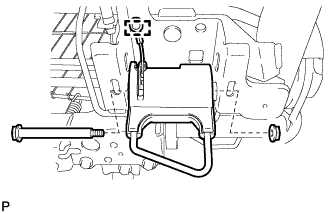

  6. A01EQE2

    СНИМИТЕ ЗАЩЕЛКУ ЗАМКА СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    1. Снимите зажим.

    2. Отверните гайку, выверните болт и снимите защелку.

  7. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА СИДЕНЬЯ В СБОРЕ


    1. Снимите электродвигатель привода сиденья в сборе (см. стр.Click here).

  8. СНИМИТЕ ЗАДНЕЕ СИДЕНЬЕ № 2 В СБОРЕ


    1. Снимите заднее сиденье № 2 (см. стр.Click here).

  9. СНИМИТЕ ЗАДНЮЮ НАКЛАДКУ ПОРОГА

  10. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

  11. СНИМИТЕ ЗАДНЮЮ ОПОРНУЮ ПЛАСТИНУ КОВРИКА ЗАДНЕГО ПОЛА

  12. СНИМИТЕ ЛЕВУЮ НАРУЖНУЮ ПЕРЕДНЮЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ В СБОРЕ

  13. СНИМИТЕ ЗАДНИЙ ВОЗДУХОВОД КРЫШИ № 1

  14. СНИМИТЕ НИЗКОЧАСТОТНЫЙ ДИНАМИК № 1 В СБОРЕ (с правой стороны, для моделей с низкочастотным динамиком)

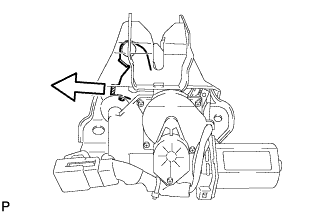

  15. A01ERRV

    ВРУЧНУЮ РАЗБЛОКИРУЙТЕ ЗАМОК НОЖКИ СКЛАДЫВАЮЩЕГОСЯ СИДЕНЬЯ


    1. Потяните рычаг разблокировки в направлении, указанном на рисунке, чтобы снять блокировку.
