ЗАДНЕЕ СИДЕНЬЕ № 2 В СБОРЕ (с функцией автоматического складывания и подъема) ПРОВЕРКА

Click here
Click here
  1. Click here

    ПРОВЕРЬТЕ РЫЧАГ ЗАМКА ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    1. Подайте напряжение аккумуляторной батареи на рычаг замка и проверьте его работу.

      OK
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → контакт 2 (+)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (-)

      		 Вращается против часовой стрелки
      Note:

      Чтобы не повредить блок, не изменяйте полярность.

      Если результат проверки не отвечает требованиям, замените рычаг замка заднего сиденья в сборе.

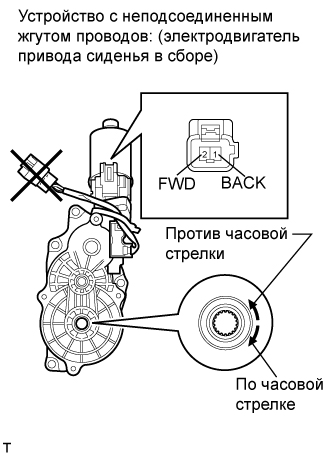

  2. A01EREDE01
    Click here

    ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА СИДЕНЬЯ В СБОРЕ

    CAUTION:

    Не подавайте напряжение аккумуляторной батареи на разъем датчика.


    1. Подайте напряжение аккумуляторной батареи на электродвигатель привода сиденья и проверьте работу электродвигателя.

      OK
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → контакт 2 (FWD)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (BACK)

      		 Вращается против часовой стрелки

      Положительный (+) вывод аккумуляторной батареи → контакт 1 (BACK)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 2 (FWD)

      		 Вращается по часовой стрелке

      Если результат не соответствует требованиям, замените электродвигатель привода сиденья в сборе.

  3. Click here

    ПРОВЕРЬТЕ ЗАМОК НОЖКИ СКЛАДЫВАЮЩЕГОСЯ СИДЕНЬЯ


    1. Подайте напряжение аккумуляторной батареи на электродвигатель блокировки и проверьте работу электродвигателя.

      OK
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → контакт 2 (ACT+)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (E)

      		 Вращается по часовой стрелке

      Положительный (+) вывод аккумуляторной батареи → контакт 6 (ACT-)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (E)

      		 Вращается против часовой стрелки

      Если результат проверки не отвечает требованиям, замените замок ножки складывающегося сиденья в сборе.

    2. Установите замок ножки складывающегося сиденья в сборе в наполовину закрытое положение.

    3. A01ERXEE01

      Подайте напряжение аккумуляторной батареи на разъем электродвигателя блокировки и проверьте работу доводчика.

      OK
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → контакт 2 (ACT+)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (E)

      		 Перемещается из наполовину закрытого положения в полностью закрытое положение

      Если результат проверки не отвечает требованиям, замените замок ножки складывающегося сиденья в сборе.
