OIL PUMP (w/ DPF) DISASSEMBLY

Click here
Click here Click here
  1. Click here

    REMOVE DRIVEN ROTOR

  2. Click here

    REMOVE OIL PUMP RELIEF VALVE

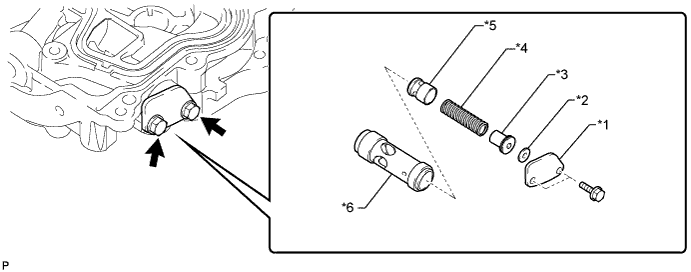

    1. Remove the 2 bolts, oil pump plate and cushion from the timing gear case.

    2. A01DPNWE01

      Remove the oil pump relief valve guide, oil pump relief valve spring, oil pump relief valve and oil pump relief sleeve.

      Table 1. Text in Illustration
      *1 Oil Pump Plate *2 Cushion
      *3 Oil Pump Relief Valve Guide *4 Oil Pump Relief Valve Spring
      *5 Oil Pump Relief Valve *6 Oil Pump Relief Sleeve
  3. Click here

    REMOVE STRAIGHT SCREW PLUG


    1. Remove the screw plug and gasket.
