СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ Цепь переключателя стеклоочистителя и стеклоомывателя

ОПИСАНИЕ

Данная цепь обеспечивает питание, необходимое для работы выключателя стеклоочистителя ветрового стекла в сборе. Сигналы управления в ручном режиме передаются в левый главный ЭБУ кузова (распределительный блок с левой стороны кожуха).

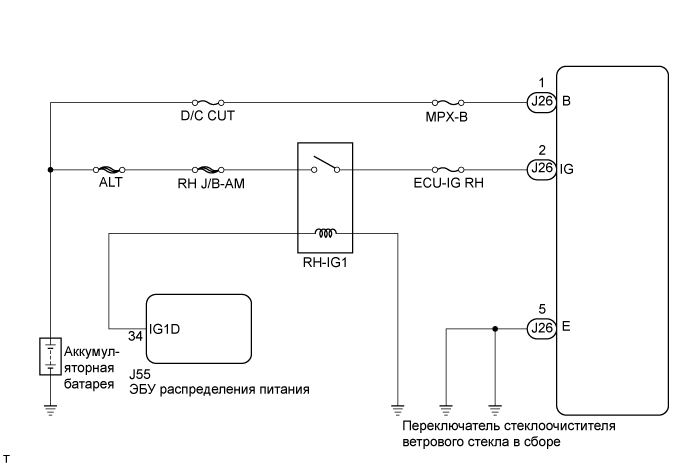

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A0160SXE03

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Tech Tips

Перед выполнением следующей процедуры проверьте, чтобы отсутствовали коды DTC, относящиеся к мультиплексной системе передачи данных (MPX) (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА


    1. Подсоедините портативный диагностический прибор к DLC3.

    2. Включите зажигание (IG).

    3. Включите портативный диагностический прибор.

    4. Войдите в следующие меню: Body / Combination Switch / Data List.

    5. Снимите показания портативного диагностического прибора.

      Combination Switch (выключатель стеклоочистителя ветрового стекла в сборе)
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Front Washer Switch Переключатель переднего стеклоочистителя / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель переднего стеклоочистителя в положении ON (ВКЛ)

      OFF (ВЫКЛ): Переключатель переднего стеклоочистителя в положении OFF (ВЫКЛ)

      		 -
      Front Wiper Mist Switch Переключатель переднего стеклоочистителя в положении MIST / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель переднего стеклоочистителя в положении MIST

      OFF (ВЫКЛ): Переключатель стеклоочистителя не находится в положении MIST

      		 -
      Front Wiper Auto Switch Выключатель AUTO переднего стеклоочистителя/ON или OFF

      ON (ВКЛ): Переключатель переднего стеклоочистителя в положении AUTO

      OFF (ВЫКЛ): Переключатель переднего стеклоочистителя не находится в положении AUTO

      		 -
      Front Wiper Hi Switch Переключатель переднего стеклоочистителя в положении HI / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель переднего стеклоочистителя в положении HI

      OFF (ВЫКЛ): Переключатель стеклоочистителя не находится в положении HI

      		 -
      Front Wiper Lo Switch Переключатель переднего стеклоочистителя в положении LO / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель переднего стеклоочистителя в положении LO

      OFF (ВЫКЛ): Переключатель стеклоочистителя не находится в положении LO

      		 -
      Ignition Switch Signal Сигнал выключателя зажигания / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Зажигание включено (IG)

      OFF (ВЫКЛ): Зажигание выключено

      		 -
      Wiper Volume Position Область регулирования переднего стеклоочистителя (чувствительность) / 0-90 градусов

      0 град.: Положение "+" регулятора переднего стеклоочистителя

      27 град.: Переключатель повернут на одно положение в направлении стороны "-" от положения "+" регулятора переднего стеклоочистителя

      63 град.: Переключатель повернут на одно положение в направлении стороны "+" от положения "-" регулятора переднего стеклоочистителя

      90 град.: Положение "-" регулятора переднего стеклоочистителя

      Если выдано значение NG, замените переключатель стеклоочистителя ветрового стекла в сборе (см. стр. Click here).

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА) Click here

    OK

    ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

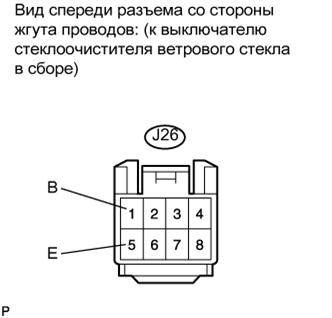

    1. A015YUQE12

      Отсоедините разъем J26 выключателя стеклоочистителя ветрового стекла в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Условие Заданные условия
      J26-1 (B) - J26-5 (E) Всегда 11–14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ Click here
