СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ Не работает управление автоматическим подъемом / опусканием электрического стеклоподъемника двери водителя с помощью главного выключателя электрических стеклоподъемников

ОПИСАНИЕ

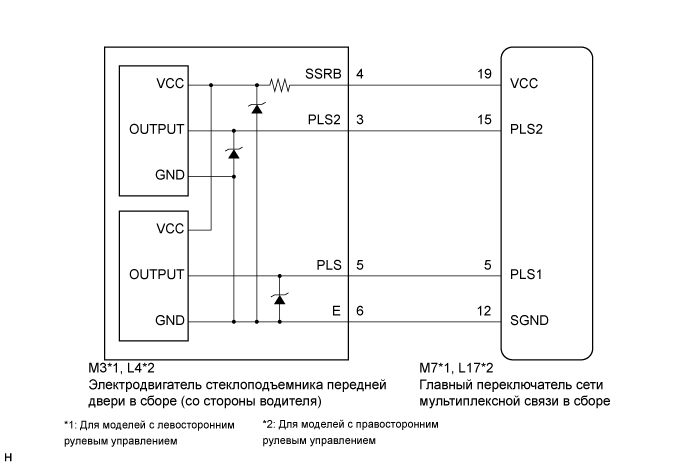

СХЕМА СОЕДИНЕНИЙ

A015YWZE06

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • В случае отсоединения разъема электродвигателя стеклоподъемника передней двери в сборе (со стороны водителя) или разъема главного переключателя сети мультиплексной связи в сборе необходимо выполнить инициализацию системы управления электрическими стеклоподъемниками (см. стр. Click here).

  • Поскольку система управления электрическими стеклоподъемниками использует мультиплексную систему передачи данных, сначала убедитесь в отсутствии неисправностей в мультиплексной системе передачи данных, проверив функции мультиплексной системы передачи данных в соответствии с указаниями из раздела "Процедура поиска неисправностей" (см. стр. Click here). Затем выполните следующую последовательность проверки.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (светодиодную подсветку (со стороны водителя))


    1. Включите зажигание (IG).

    2. Не менее чем на 2 с приведите в действие переключатель стеклоподъемника двери водителя на главном переключателе сети мультиплексной связи в сборе.

    3. Проверьте цикл мигания светодиодной подсветки. Сравните цикл мигания с показанным на рисунке ниже.

      Tech Tips

      Если в датчике импульсов имеется неисправность, ручное приведение в действие главного переключателя сети мультиплексной связи в сборе или переключателя сети мультиплексной связи в сборе вызывает мигание светодиодной подсветки главного переключателя сети мультиплексной связи в сборе или переключателя сети мультиплексной связи в сборе. Светодиодная подсветка продолжает мигать в течение 45 с, или пока не будет выключено зажигание. Спустя 45 с светодиодная подсветка главного переключателя сети мультиплексной связи в сборе или переключателя сети мультиплексной связи в сборе начинает гореть непрерывно.

      A01618WE01
      Результат
      Результат Следующий шаг
      Нормальная работа А
      Смещение полностью закрытого положения B
      Смещение полностью закрытого положения и неисправность в цепи датчика импульсов
      Неисправность в цепи датчика импульсов C

    А :ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ

    ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ Click here

    B :

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ – ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА (со стороны водителя)) Click here

    C :

  2. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ (СИСТЕМЫ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (для двери водителя))


    1. Инициализируйте систему управления электрическими стеклоподъемниками (для двери водителя) (см. стр. Click here).


    ДАЛЕЕ :

  3. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (функцию автоматического подъема/опускания стекла двери водителя)


    1. Убедитесь, что функция автоматического подъема/опускания стекла двери водителя работает нормально (см. стр. Click here).

      OK
      Функция автоматического подъема/опускания стекла двери водителя работает нормально.

    NG :

    ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (ПИТАНИЕ ДАТЧИКА ИМПУЛЬСОВ) Click here

    OK :КОНЕЦ (ИНИЦИАЛИЗАЦИЯ ВЫПОЛНЕНА НЕПРАВИЛЬНО)

    КОНЕЦ (ИНИЦИАЛИЗАЦИЯ ВЫПОЛНЕНА НЕПРАВИЛЬНО)

  4. ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (ПИТАНИЕ ДАТЧИКА ИМПУЛЬСОВ)


    1. Включите зажигание (IG).

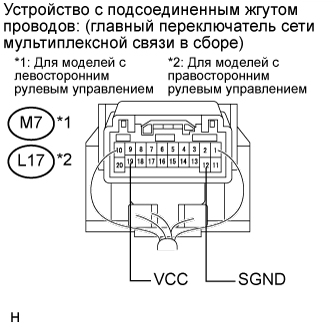

    2. A0163E3E04

      Измерьте напряжение в соответствии со значениями, приведенными в таблице ниже.

      Номинальное напряжение
      Для моделей с левосторонним рулевым управлением
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      M7-12 (SGND) - M7-19 (VCC) Переключатель электрического стеклоподъемника двери водителя в положении OFF (ВЫКЛ) Менее 1 В
      M7-12 (SGND) - M7-19 (VCC) Переключатель электрического стеклоподъемника двери водителя в положении UP (подъем) или DOWN (опускание) 11-14 В
      Для моделей с правосторонним рулевым управлением
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      L17-12 (SGND) - L17-19 (VCC) Переключатель электрического стеклоподъемника двери водителя в положении OFF (ВЫКЛ) Менее 1 В
      L17-12 (SGND) - L17-19 (VCC) Переключатель электрического стеклоподъемника двери водителя в положении UP (подъем) или DOWN (опускание) 11-14 В

    NG :ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ

    ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ Click here

    OK :

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ – ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА (со стороны водителя))


    1. Отсоедините разъем электродвигателя стеклоподъемника передней двери в сборе (со стороны водителя)

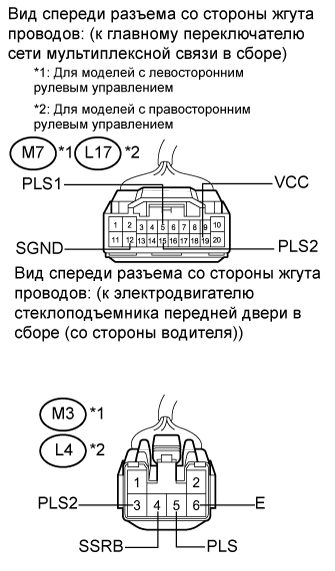

    2. A01619PE04

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с левосторонним рулевым управлением
      Контакты для подключения диагностического прибора Режим Заданные условия
      M7-5 (PLS1) - M3-5 (PLS) Всегда Менее 1 Ом
      M7-12 (SGND) - M3-6 (E) Всегда Менее 1 Ом
      M7-15 (PLS2) - M3-3 (PLS2) Всегда Менее 1 Ом
      M7-19 (VCC) - M3-4 (SSRB) Всегда Менее 1 Ом
      M7-5 (PLS1) - масса Всегда 10 кОм или более
      M7-12 (SGND) - масса Всегда 10 кОм или более
      M7-15 (PLS2) - масса Всегда 10 кОм или более
      M7-19 (VCC) - масса Всегда 10 кОм или более
      Для моделей с правосторонним рулевым управлением
      Контакты для подключения диагностического прибора Режим Заданные условия
      L17-5 (PLS1) - L4-5 (PLS) Всегда Менее 1 Ом
      L17-12 (SGND) - L4-6 (E) Всегда Менее 1 Ом
      L17-15 (PLS2) - L4-3 (PLS2) Всегда Менее 1 Ом
      L17-19 (VCC) - L4-4 (SSRB) Всегда Менее 1 Ом
      L17-5 (PLS1) - масса Всегда 10 кОм или более
      L17-12 (SGND) - масса Всегда 10 кОм или более
      L17-15 (PLS2) - масса Всегда 10 кОм или более
      L17-19 (VCC) - масса Всегда 10 кОм или более

    NG :ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK :

  6. ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны водителя)


    1. Замените электродвигатель стеклоподъемника передней двери в сборе (см. стр. Click here).


    ДАЛЕЕ :

  7. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ (СИСТЕМЫ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (для двери водителя))


    1. Инициализируйте систему управления электрическими стеклоподъемниками (для двери водителя) (см. стр. Click here).


    ДАЛЕЕ :

  8. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (функцию автоматического подъема/опускания стекла двери водителя)


    1. Убедитесь, что функция автоматического подъема/опускания стекла двери водителя работает нормально (см. стр. Click here).

      OK
      Функция автоматического подъема/опускания стекла двери водителя работает нормально.

    NG :ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ

    ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ Click here

    OK :КОНЕЦ (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА НЕИСПРАВЕН)

    КОНЕЦ (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА НЕИСПРАВЕН)
