СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ Невозможно управлять электрическим стеклоподъемником правой задней двери с помощью переключателя электрического стеклоподъемника правой задней двери

ОПИСАНИЕ

Когда работает двигатель, или включено зажигание (IG), и выключатель блокировки стеклоподъемников находится в состоянии OFF (ВЫКЛ), электродвигатель стеклоподъемника задней двери в сборе (с правой задней стороны) приводится в движение посредством переключателя сети мультиплексной связи в сборе (с правой задней стороны). Электродвигатель стеклоподъемника задней двери в сборе (с правой задней стороны) содержит электродвигатель, приводной механизм и датчики.

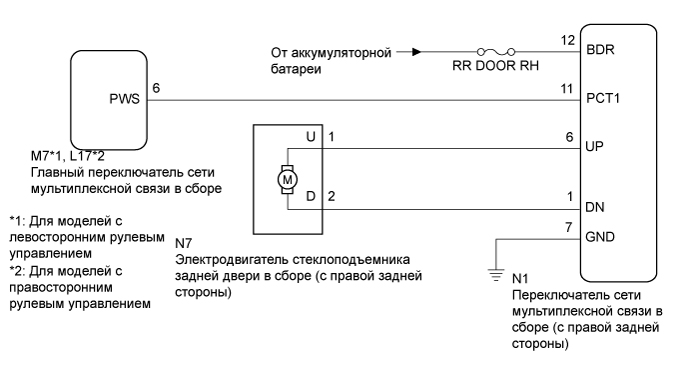

СХЕМА СОЕДИНЕНИЙ

A0160EGE07

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • В случае отсоединения разъема электродвигателя стеклоподъемника задней двери в сборе (с правой задней стороны), разъема главного переключателя сети мультиплексной связи в сборе или разъема переключателя сети мультиплексной связи в сборе (с правой задней стороны) необходимо выполнить инициализацию системы управления электрическими стеклоподъемниками (см. стр. Click here).

  • Поскольку система управления электрическими стеклоподъемниками использует мультиплексную систему передачи данных, сначала убедитесь в отсутствии неисправностей в мультиплексной системе передачи данных, проверив функции мультиплексной системы передачи данных в соответствии с указаниями из раздела "Процедура поиска неисправностей" (см. стр. Click here). Затем выполните следующую последовательность проверки.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (RR DOOR RH)


    1. Извлеките предохранитель RR DOOR RH из правого главного ЭБУ кузова (распределительного блока с правой стороны кожуха).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Режим Заданные условия
      Предохранитель RR DOOR RH Всегда Менее 1 Ом

    NG :ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ

    ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ

    OK :

  2. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (функцию дистанционного подъема/опускания стекла правой задней двери)


    1. Убедитесь, что функция дистанционного подъема/опускания стекла правой задней двери работает нормально (см. стр. Click here).

      OK
      Функция дистанционного подъема/опускания стекла правой задней двери работает нормально.

    NG :

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ (с правой задней стороны) – МАССА И АККУМУЛЯТОРНАЯ БАТАРЕЯ) Click here

    OK :ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (с правой задней стороны)

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (с правой задней стороны) Click here

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ (с правой задней стороны) – МАССА И АККУМУЛЯТОРНАЯ БАТАРЕЯ)

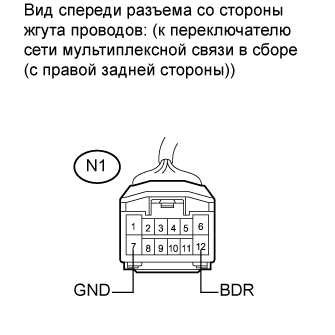

    1. A016182E03

      Отсоедините разъем переключателя сети мультиплексной связи в сборе (с правой задней стороны).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Режим Заданные условия
      N1-7 (GND) - масса Всегда Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице ниже.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Режим Заданные условия
      N1-12 (BDR) - N1-7 (GND) Всегда 11-14 В

    NG :ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK :

  4. ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (СИГНАЛ УПРАВЛЕНИЯ ВЫКЛЮЧАТЕЛЯ БЛОКИРОВКИ СТЕКЛОПОДЪЕМНИКОВ)


    1. Включите зажигание (IG).

    2. A0163E3E02

      Измерьте напряжение в соответствии со значениями, приведенными в таблице ниже.

      Номинальное напряжение
      Для моделей с левосторонним рулевым управлением
      Контакты для подключения диагностического прибора Режим Заданные условия
      M7-6 (PWS) - масса Выключатель блокировки стеклоподъемников в положении UNLOCK (разблокировка) 11-14 В
      M7-6 (PWS) - масса Выключатель блокировки стеклоподъемников в положении LOCK (блокировка) Менее 1 В
      Для моделей с правосторонним рулевым управлением
      Контакты для подключения диагностического прибора Режим Заданные условия
      L17-6 (PWS) - масса Выключатель блокировки стеклоподъемников в положении UNLOCK (разблокировка) 11-14 В
      L17-6 (PWS) - масса Выключатель блокировки стеклоподъемников в положении LOCK (блокировка) Менее 1 В

    NG :ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ

    ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ Click here

    OK :

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ – ПЕРЕКЛЮЧАТЕЛЬ (с правой задней стороны))

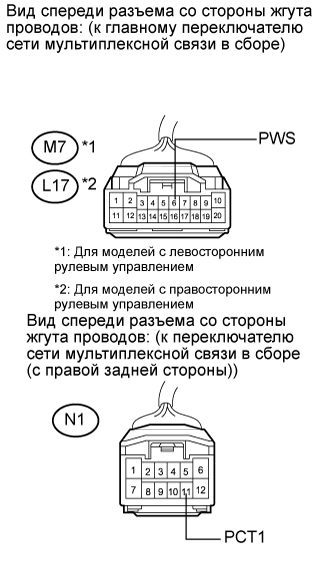

    1. A0161BQE07

      Отсоедините разъем главного переключателя сети мультиплексной связи в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с левосторонним рулевым управлением
      Контакты для подключения диагностического прибора Режим Заданные условия
      M7-6 (PWS) - N1-11 (PCT1) Всегда Менее 1 Ом
      M7-6 (PWS) - масса Всегда 10 кОм или более
      Для моделей с правосторонним рулевым управлением
      Контакты для подключения диагностического прибора Режим Заданные условия
      L17-6 (PWS) - N1-11 (PCT1) Всегда Менее 1 Ом
      L17-6 (PWS) - масса Всегда 10 кОм или более

    NG :ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK :

  6. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ (с правой задней стороны)

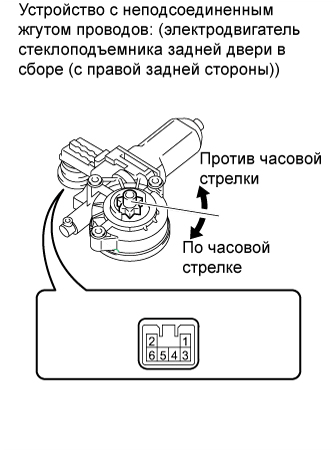

    1. A01630CE05

      Снимите электродвигатель стеклоподъемника задней двери в сборе (с правой задней стороны) (см. стр. Click here).

    2. Проверьте работу электродвигателя стеклоподъемника.


      1. Подайте напряжение аккумуляторной батареи на контакты 1 и 2 разъема.

        Note

        Напряжение аккумуляторной батареи подается только на контакты 1 и 2.

      2. Убедитесь, что шестерня электродвигателя вращается плавно, как описано ниже.

        OK
        Условия измерений Заданные условия

        Положительный (+) вывод аккумуляторной батареи → 1

        Отрицательный (-) вывод аккумуляторной батареи → 2

        		 Шестерня электродвигателя вращается против часовой стрелки

        Положительный (+) вывод аккумуляторной батареи → 2

        Отрицательный (-) вывод аккумуляторной батареи → 1

        		 Шестерня электродвигателя вращается по часовой стрелке

    3. Проверьте действие РТС

      Note

      При выполнении данной проверки механизм стеклоподъемника и дверное стекло должны быть установлены на автомобиль.


      1. Установите электродвигатель стеклоподъемника задней двери в сборе (с правой задней стороны) (см. стр. Click here).

      2. Подсоедините щуп DC 400 A электрического диагностического прибора к жгуту проводов контакта 1.

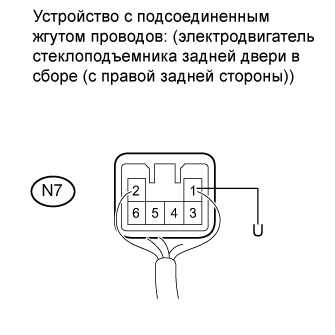

        A0161O3E36

        Note

        Направление метки со стрелкой на щупе должно совпадать с направлением тока.

      3. Полностью закройте дверное окно, сдвинув вверх переключатель сети мультиплексной связи в сборе (с правой задней стороны). Подождите примерно 60 с.

      4. Продолжая удерживать переключатель сети мультиплексной связи в сборе (с правой задней стороны) сдвинутым вверх, измерьте время, в течение которого электрический ток снижается с 16-28 А примерно до 1 А (проверка отключения тока).

        Номинальные значения
        4-90 с

      5. Подождите 60 с после выполнения предыдущего шага, а затем нажмите на переключатель сети мультиплексной связи в сборе (с правой задней стороны).

        OK
        Стекло правой задней двери опускается.

    NG :ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ (с правой задней стороны)

    ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ (с правой задней стороны) Click here

    OK :

  7. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ (с правой задней стороны) – ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА)


    1. Отсоедините разъем электродвигателя стеклоподъемника задней двери в сборе (с правой задней стороны).

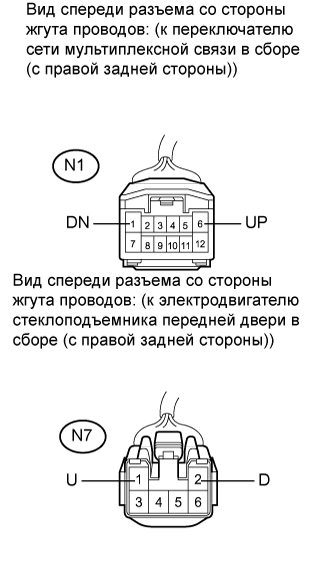

    2. A0161XIE03

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Режим Заданные условия
      N1-6 (UP) - N7-1 (U) Всегда Менее 1 Ом
      N1-1 (DN) - N7-2 (D) Всегда Менее 1 Ом
      N1-6 (UP) - масса Всегда 10 кОм или более
      N1-1 (DN) - масса Всегда 10 кОм или более

    NG :ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK :ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (с правой задней стороны)

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (с правой задней стороны) Click here
