СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ Функция дистанционного подъема / опускания не работает

ОПИСАНИЕ

Когда зажигание включено (IG), и выключатель блокировки стеклоподъемников находится в состоянии OFF (ВЫКЛ), главный переключатель сети мультиплексной связи в сборе передает сигнал дистанционного подъема/опускания в каждый переключатель сети мультиплексной связи в сборе по линии мультиплексной системы передачи данных (BEAN).

СХЕМА СОЕДИНЕНИЙ

A0160PLE01

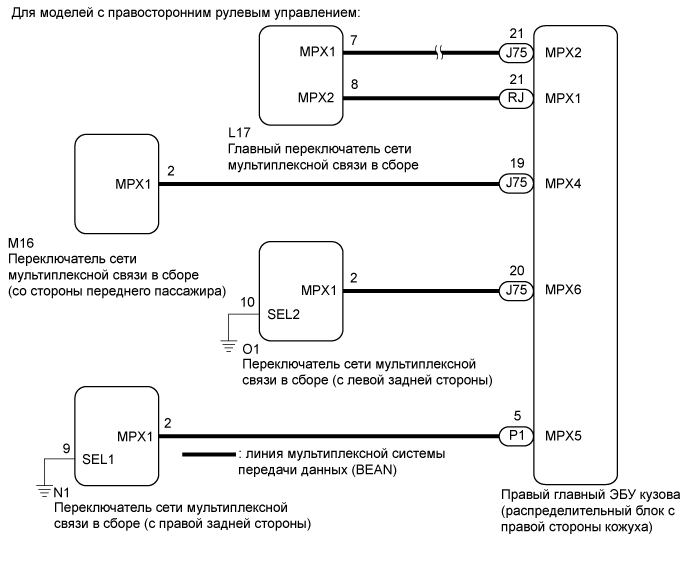

A0161Z7E01

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • В случае отсоединения разъема главного переключателя сети мультиплексной связи в сборе или разъема переключателя сети мультиплексной связи в сборе (соответствующей двери) необходимо выполнить инициализацию системы управления электрическими стеклоподъемниками (см. стр. Click here).

  • Поскольку система управления электрическими стеклоподъемниками использует мультиплексную систему передачи данных, сначала убедитесь в отсутствии неисправностей в мультиплексной системе передачи данных, проверив функции мультиплексной системы передачи данных в соответствии с указаниями из раздела "Процедура поиска неисправностей" (см. стр. Click here). Затем выполните следующую последовательность проверки.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ СТЕКЛОПОДЪЕМНИКОВ)


    1. A0162TI

      Убедитесь в том, что при нажатии выключателя блокировки стеклоподъемников главного переключателя сети мультиплексной связи в сборе действие переключателей сети мультиплексной связи в сборе (со стороны переднего пассажира, с левой задней и правой задней сторон) запрещается.

      OK
      Действие переключателей сети мультиплексной связи в сборе (со стороны переднего пассажира, с левой задней и правой задней сторон) запрещено.

    2. Убедитесь в том, что при повторном нажатии выключателя блокировки стеклоподъемников переключатели сети мультиплексной связи в сборе (со стороны переднего пассажира, с левой задней и правой задней сторон) разблокируются.

      OK
      Действие переключателей сети мультиплексной связи в сборе (со стороны переднего пассажира, с левой задней и правой задней сторон) разрешено.

    NG :

    СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (MASTER SWITCH) Click here

    OK :КОНЕЦ

    КОНЕЦ

  2. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (MASTER SWITCH)


    1. Подсоедините портативный диагностический прибор к DLC3.

    2. Зажигание включено (IG).

    3. Включите портативный диагностический прибор.

    4. Войдите в следующие меню: Body / Master Switch / Data List.

    5. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.

      Master Switch (главный переключатель сети мультиплексной связи в сборе)
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      P Door P/W Auto SW Сигнал переключателя автоматического подъема/опускания электрического стеклоподъемника двери переднего пассажира / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): переключатель электрического стеклоподъемника двери переднего пассажира приведен в действие (в автоматическом режиме)

      OFF (ВЫКЛ): переключатель электрического стеклоподъемника двери переднего пассажира не приведен в действие

      		 -
      Rl Door P/W Auto SW Сигнал переключателя автоматического подъема/опускания электрического стеклоподъемника левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): переключатель электрического стеклоподъемника левой задней двери приведен в действие (в автоматическом режиме)

      OFF (ВЫКЛ): переключатель электрического стеклоподъемника левой задней двери не приведен в действие

      		 -
      Rr Door P/W Auto SW Сигнал переключателя автоматического подъема/опускания электрического стеклоподъемника правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): переключатель электрического стеклоподъемника правой задней двери приведен в действие (в автоматическом режиме)

      OFF (ВЫКЛ): переключатель электрического стеклоподъемника правой задней двери не приведен в действие

      		 -
      P Door P/W Up SW Сигнал переключателя ручного подъема электрического стеклоподъемника двери переднего пассажира / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): переключатель электрического стеклоподъемника двери переднего пассажира приведен в действие (ручной подъем)

      OFF (ВЫКЛ): переключатель электрического стеклоподъемника двери переднего пассажира не приведен в действие

      		 -
      Rl Door P/W Up SW Сигнал переключателя ручного подъема электрического стеклоподъемника левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): переключатель электрического стеклоподъемника левой задней двери приведен в действие (ручной подъем)

      OFF (ВЫКЛ): переключатель электрического стеклоподъемника левой задней двери не приведен в действие

      		 -
      Rr Door P/W Up SW Сигнал переключателя ручного подъема электрического стеклоподъемника правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): переключатель электрического стеклоподъемника правой задней двери приведен в действие (ручной подъем)

      OFF (ВЫКЛ): переключатель электрического стеклоподъемника правой задней двери не приведен в действие

      		 -
      P Door P/W Down SW Сигнал переключателя ручного опускания электрического стеклоподъемника двери переднего пассажира / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): переключатель электрического стеклоподъемника двери переднего пассажира приведен в действие (ручное опускание)

      OFF (ВЫКЛ): переключатель электрического стеклоподъемника двери переднего пассажира не приведен в действие

      		 -
      Rl Door P/W Down SW Сигнал переключателя ручного опускания электрического стеклоподъемника левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): переключатель электрического стеклоподъемника левой задней двери приведен в действие (ручное опускание)

      OFF (ВЫКЛ): переключатель электрического стеклоподъемника левой задней двери не приведен в действие

      		 -
      Rr Door P/W Down SW Сигнал переключателя ручного опускания электрического стеклоподъемника правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): переключатель электрического стеклоподъемника правой задней двери приведен в действие (ручное опускание)

      OFF (ВЫКЛ): переключатель электрического стеклоподъемника правой задней двери не приведен в действие

      		 -
      Window Lock Switch Status Сигнал выключателя блокировки электрических стеклоподъемников / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): выключатель блокировки стеклоподъемников находится в положении блокировки

      OFF (ВЫКЛ): выключатель блокировки стеклоподъемников находится в положении разблокировки

      		 -
      OK
      Значения на дисплее портативного диагностического прибора изменяются в соответствии положением главного переключателя сети мультиплексной связи в сборе.

    NG :ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ

    ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ Click here

    OK :

  3. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (функцию дистанционного подъема/опускания (для всех дверей))


    1. Убедитесь, что функция дистанционного подъема/опускания каждой двери работает нормально (см. стр. Click here).

      Результат
      Результат Следующий шаг
      Функция не действует со стороны переднего пассажира А
      Функция не действует с левой задней стороны B
      Функция не действует с правой задней стороны C
      Не действуют функции всех дверей D

    А :

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА – ПЕРЕКЛЮЧАТЕЛЬ (со стороны переднего пассажира)) Click here

    B :

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА – ПЕРЕКЛЮЧАТЕЛЬ (левой задней двери)) Click here

    C :

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА – ПЕРЕКЛЮЧАТЕЛЬ (правой задней двери)) Click here

    D :

  4. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (МУЛЬТИПЛЕКСНОЙ СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ)


    1. Проверьте DTC (см. стр. Click here).

      OK
      B1206 не выводится повторно.

    NG :ПЕРЕЙДИТЕ К РАЗДЕЛУ "МУЛЬТИПЛЕКСНАЯ СИСТЕМА ПЕРЕДАЧИ ДАННЫХ" (DTC 1206)

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "МУЛЬТИПЛЕКСНАЯ СИСТЕМА ПЕРЕДАЧИ ДАННЫХ" (DTC 1206) Click here

    OK :ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ

    ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ Click here

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА – ПЕРЕКЛЮЧАТЕЛЬ (со стороны переднего пассажира))


    1. Отсоедините правый главный ЭБУ кузова (распределительный блок с правой стороны кожуха).

    2. Отсоедините переключатель сети мультиплексной связи в сборе (со стороны переднего пассажира).

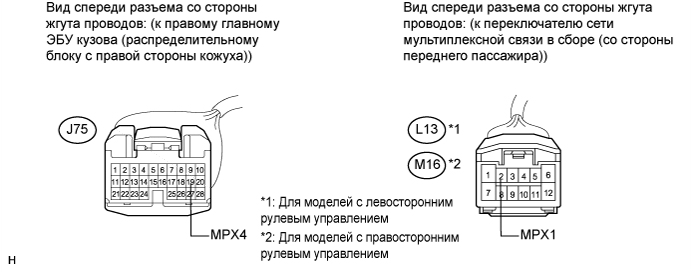

      A0160F4E03

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с левосторонним рулевым управлением
      Контакты для подключения диагностического прибора Режим Заданные условия
      J75-19 (MPX4) - L13-2 (MPX1) Всегда Менее 1 Ом
      J75-19 (MPX4) - масса Всегда 10 кОм или более
      Для моделей с правосторонним рулевым управлением
      Контакты для подключения диагностического прибора Режим Заданные условия
      J75-19 (MPX4) - M16-2 (MPX1) Всегда Менее 1 Ом
      J75-19 (MPX4) - масса Всегда 10 кОм или более

    NG :ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK :

  6. ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (со стороны переднего пассажира)


    1. Замените переключатель сети мультиплексной связи в сборе (со стороны переднего пассажира) (см. стр. Click here).


    ДАЛЕЕ :

  7. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ (СИСТЕМЫ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (для двери переднего пассажира))


    1. Инициализируйте систему управления электрическими стеклоподъемниками (для двери переднего пассажира) (см. стр. Click here).


    ДАЛЕЕ :

  8. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (функцию дистанционного подъема/опускания стекла двери переднего пассажира)


    1. Убедитесь, что функция дистанционного подъема/опускания стекла двери переднего пассажира работает нормально (см. стр. Click here).

      OK
      Функция дистанционного подъема/опускания стекла двери переднего пассажира работает нормально.

    NG :ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ПРАВОЙ СТОРОНЫ КОЖУХА)

    ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ПРАВОЙ СТОРОНЫ КОЖУХА)

    OK :КОНЕЦ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ НЕИСПРАВЕН)

    КОНЕЦ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ НЕИСПРАВЕН)

  9. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА – ПЕРЕКЛЮЧАТЕЛЬ (левой задней двери))


    1. Отсоедините правый главный ЭБУ кузова (распределительный блок с правой стороны кожуха).

    2. Отсоедините переключатель сети мультиплексной связи в сборе (левой задней двери).

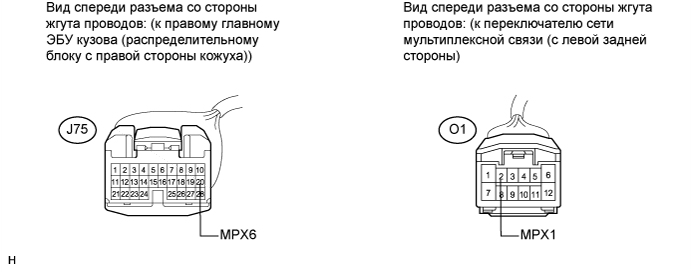

      A0160F4E02

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Режим Заданные условия
      J75-20 (MPX6) - O1-2 (MPX1) Всегда Менее 1 Ом
      J75-20 (MPX6) - масса Всегда 10 кОм или более

    NG :ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK :

  10. ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (с левой задней стороны)


    1. Замените переключатель сети мультиплексной связи в сборе (с левой задней стороны) (см. стр. Click here).


    ДАЛЕЕ :

  11. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ (СИСТЕМЫ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (для левой задней двери))


    1. Инициализируйте систему управления электрическими стеклоподъемниками (для левой задней двери) (см. стр. Click here).


    ДАЛЕЕ :

  12. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (функцию дистанционного подъема/опускания стекла левой задней двери)


    1. Убедитесь, что функция дистанционного подъема/опускания стекла левой задней двери работает нормально (см. стр. Click here).

      OK
      Функция дистанционного подъема/опускания стекла левой задней двери работает нормально.

    NG :ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ПРАВОЙ СТОРОНЫ КОЖУХА)

    ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ПРАВОЙ СТОРОНЫ КОЖУХА)

    OK :КОНЕЦ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ НЕИСПРАВЕН)

    КОНЕЦ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ НЕИСПРАВЕН)

  13. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА – ПЕРЕКЛЮЧАТЕЛЬ (правой задней двери))


    1. Отсоедините правый главный ЭБУ кузова (распределительный блок с правой стороны кожуха).

    2. Отсоедините переключатель сети мультиплексной связи в сборе (с правой задней стороны).

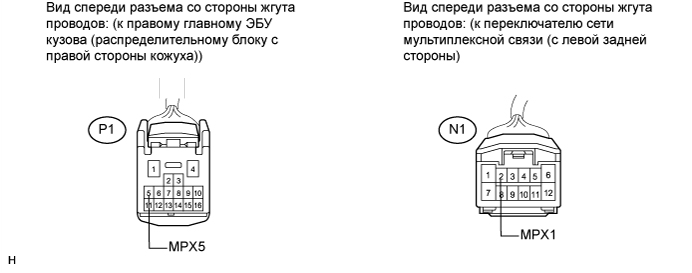

      A01631HE01

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Режим Заданные условия
      P1-5 (MPX5) - N1-2 (MPX1) Всегда Менее 1 Ом
      P1-5 (MPX5) - масса Всегда 10 кОм или более

    NG :ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK :

  14. ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (с правой задней стороны)


    1. Замените переключатель сети мультиплексной связи в сборе (с правой задней стороны) (см. стр. Click here).


    ДАЛЕЕ :

  15. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ (СИСТЕМЫ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (для правой задней двери))


    1. Инициализируйте систему управления электрическими стеклоподъемниками (для правой задней двери) (см. стр. Click here).


    ДАЛЕЕ :

  16. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (функцию дистанционного подъема/опускания стекла правой задней двери)


    1. Убедитесь, что функция дистанционного подъема/опускания стекла правой задней двери работает нормально (см. стр. Click here).

      OK
      Функция дистанционного подъема/опускания стекла правой задней двери работает нормально.

    NG :ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ПРАВОЙ СТОРОНЫ КОЖУХА)

    ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ПРАВОЙ СТОРОНЫ КОЖУХА)

    OK :КОНЕЦ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ НЕИСПРАВЕН)

    КОНЕЦ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ НЕИСПРАВЕН)
