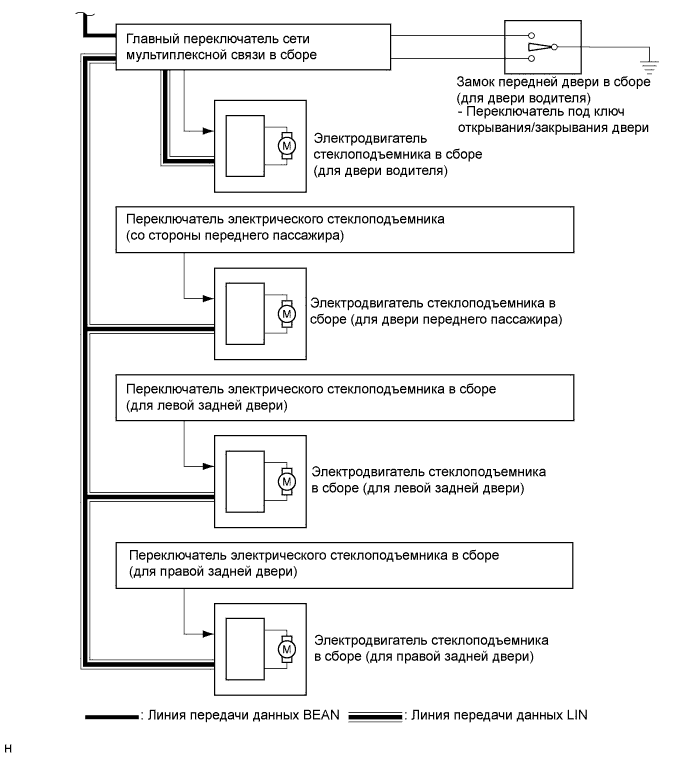

| Главный переключатель сети мультиплексной связи |
Электродвигатель стеклоподъемника в сборе (со стороны водителя) |
Сигнал автоматического подъема/опускания электрического стеклоподъемника |
LIN |
-
Электродвигатель стеклоподъемника в сборе (со стороны переднего пассажира)
-
Электродвигатель стеклоподъемника в сборе (левой задней двери)
-
Электродвигатель стеклоподъемника в сборе (правой задней двери)
|
Сигнал дистанционного подъема/опускания электрического стеклоподъемника |
LIN |
-
Электродвигатель стеклоподъемника в сборе (со стороны водителя)
-
Электродвигатель стеклоподъемника в сборе (со стороны переднего пассажира)
-
Электродвигатель стеклоподъемника в сборе (левой задней двери)
-
Электродвигатель стеклоподъемника в сборе (правой задней двери)
|
-
Сигнал разрешения включения электрического стеклоподъемника
-
Сигнал подъема/опускания стекла электрическим стеклоподъемником при использовании ключа
-
Сигнал подъема/опускания стекла электрическим стеклоподъемником при использовании дистанционного управления
-
Сигнал управления подъемом электрических стеклоподъемников от системы посадки
|
LIN |
-
Электродвигатель стеклоподъемника в сборе (со стороны водителя)
-
Электродвигатель стеклоподъемника в сборе (со стороны переднего пассажира)
-
Электродвигатель стеклоподъемника в сборе (левой задней двери)
-
Электродвигатель стеклоподъемника в сборе (правой задней двери)
|
Главный переключатель сети мультиплексной связи |
-
Сигнал состояния инициализации электронной системы
-
Сигнал переключателя подъема/опускания электрического стеклоподъемника
-
Сигнал положения окна
-
Сигнал действия электрического стеклоподъемника
|
LIN |

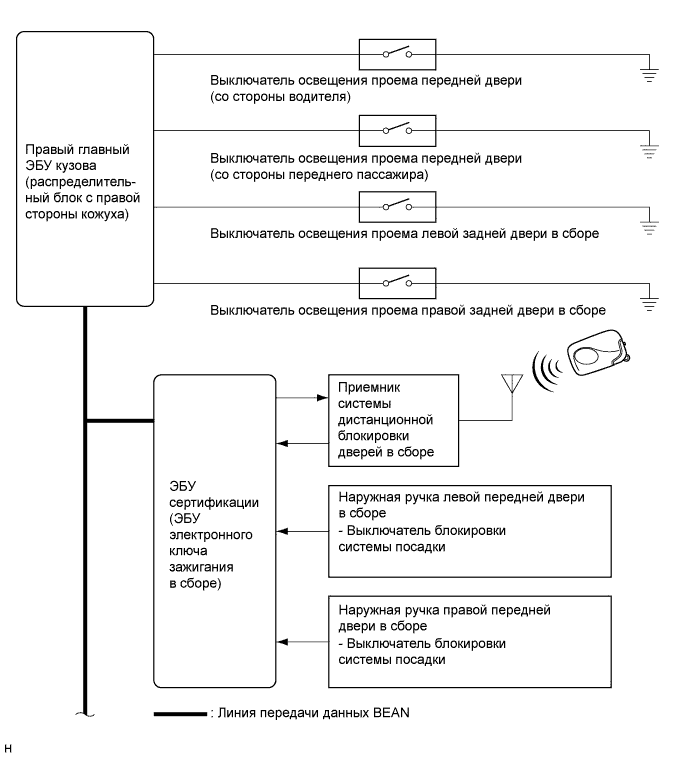

| Правый главный ЭБУ кузова (распределительный блок с правой стороны кожуха) |
Главный переключатель сети мультиплексной связи |
|
BEAN |
| ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) |
Главный переключатель сети мультиплексной связи |
|
BEAN |
