СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ Функция автоматического подъема / опускания электрического стеклоподъемника правой задней двери не приводится в действие с помощью переключателя электрического стеклоподъемника правой задней двери

ОПИСАНИЕ

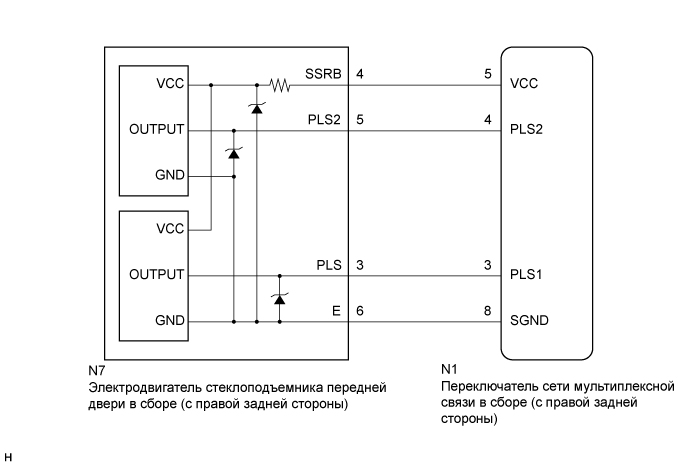

СХЕМА СОЕДИНЕНИЙ

A015YWZE04

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • В случае отсоединения разъема электродвигателя стеклоподъемника задней двери в сборе (с правой задней стороны) или разъема переключателя сети мультиплексной связи в сборе (с правой задней стороны) необходимо выполнить инициализацию системы управления электрическими стеклоподъемниками (см. стр. Click here).

  • Поскольку система управления электрическими стеклоподъемниками использует мультиплексную систему передачи данных, сначала убедитесь в отсутствии неисправностей в мультиплексной системе передачи данных, проверив функции мультиплексной системы передачи данных в соответствии с указаниями из раздела "Процедура поиска неисправностей" (см. стр. Click here). Затем выполните следующую последовательность проверки.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (светодиодную подсветку (с правой задней стороны))


    1. Включите зажигание (IG).

    2. Не менее чем на 2 с приведите в действие переключатель сети мультиплексной связи в сборе (с правой задней стороны).

    3. Проверьте цикл мигания светодиодной подсветки. Сравните цикл мигания с показанным на рисунке ниже.

      Tech Tips

      Если в датчике импульсов имеется неисправность, ручное приведение в действие главного переключателя сети мультиплексной связи в сборе или переключателя сети мультиплексной связи в сборе вызывает мигание светодиодной подсветки главного переключателя сети мультиплексной связи в сборе или переключателя сети мультиплексной связи в сборе. Светодиодная подсветка продолжает мигать в течение 45 с, или пока не будет выключено зажигание. Спустя 45 с светодиодная подсветка главного переключателя сети мультиплексной связи в сборе или переключателя сети мультиплексной связи в сборе начинает гореть непрерывно.

      A01618WE01
      Результат
      Результат Следующий шаг
      Нормальная работа А
      Смещение полностью закрытого положения B
      Смещение полностью закрытого положения и неисправность в цепи датчика импульсов
      Неисправность в цепи датчика импульсов C

    А :ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (с правой задней стороны)

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (с правой задней стороны) Click here

    B :

    ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (ПИТАНИЕ ДАТЧИКА ИМПУЛЬСОВ (с правой задней стороны)) Click here

    C :

  2. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ (СИСТЕМЫ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (для правой задней двери))


    1. Инициализируйте систему управления электрическими стеклоподъемниками (для правой задней двери) (см. стр. Click here).


    ДАЛЕЕ :

  3. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (функцию автоматического подъема/опускания стекла правой задней двери)


    1. Убедитесь, что функция автоматического подъема/опускания стекла правой задней двери работает нормально (см. стр. Click here).

      OK
      Функция автоматического подъема/опускания стекла правой задней двери работает нормально.

    NG :

    ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (ПИТАНИЕ ДАТЧИКА ИМПУЛЬСОВ (с правой задней стороны)) Click here

    OK :КОНЕЦ (ИНИЦИАЛИЗАЦИЯ ВЫПОЛНЕНА НЕПРАВИЛЬНО)

    КОНЕЦ (ИНИЦИАЛИЗАЦИЯ ВЫПОЛНЕНА НЕПРАВИЛЬНО)

  4. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (ПИТАНИЕ ДАТЧИКА ИМПУЛЬСОВ (с правой задней стороны))


    1. Включите зажигание (IG).

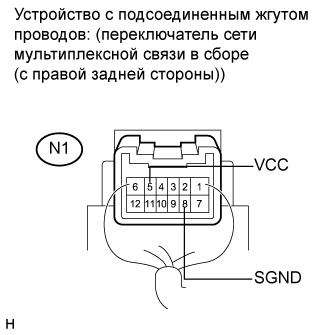

    2. A01613TE08

      Измерьте напряжение в соответствии со значениями, приведенными в таблице ниже.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Положение выключателя Заданные условия
      N1-5 (VCC) - N1-8 (SGND) Переключатель электрического стеклоподъемника правой задней двери в положении OFF (ВЫКЛ) Менее 1 В
      N1-5 (VCC) - N1-8 (SGND) Переключатель электрического стеклоподъемника правой задней двери в положении UP (подъем) или DOWN (опускание) 11-14 В

    NG :ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (с правой задней стороны)

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (с правой задней стороны) Click here

    OK :

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ (с правой задней стороны) – ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА)


    1. Отсоедините разъем электродвигателя стеклоподъемника задней двери в сборе (с правой задней стороны).

    2. Отсоедините разъем переключателя сети мультиплексной связи в сборе (правой задней двери).

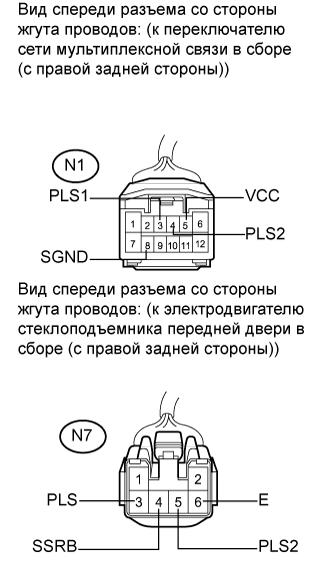

    3. A0161XIE07

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Режим Заданные условия
      N1-3 (PLS1) - N7-3 (PLS) Всегда Менее 1 Ом
      N1-4 (PLS2) - N7-5 (PLS2) Всегда Менее 1 Ом
      N1-5 (VCC) - N7-4 (SSRB) Всегда Менее 1 Ом
      N1-8 (SGND) - N7-6 (E) Всегда Менее 1 Ом
      N1-3 (PLS1) - масса Всегда 10 кОм или более
      N1-4 (PLS2) - масса Всегда 10 кОм или более
      N1-5 (VCC) - масса Всегда 10 кОм или более
      N1-8 (SGND) - масса Всегда 10 кОм или более

    NG :ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK :

  6. ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ (с правой задней стороны)


    1. Замените электродвигатель стеклоподъемника задней двери в сборе (с правой задней стороны) (см. стр. Click here).


    ДАЛЕЕ :

  7. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ (СИСТЕМЫ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (для правой задней двери))


    1. Инициализируйте систему управления электрическими стеклоподъемниками (для правой задней двери) (см. стр. Click here).


    ДАЛЕЕ :

  8. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ (функцию автоматического подъема/опускания стекла правой задней двери)


    1. Убедитесь, что функция автоматического подъема/опускания стекла правой задней двери работает нормально (см. стр. Click here).

      OK
      Функция автоматического подъема/опускания стекла правой задней двери работает нормально.

    NG :ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (с правой задней стороны)

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (с правой задней стороны) Click here

    OK :КОНЕЦ (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА НЕИСПРАВЕН)

    КОНЕЦ (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА НЕИСПРАВЕН)
