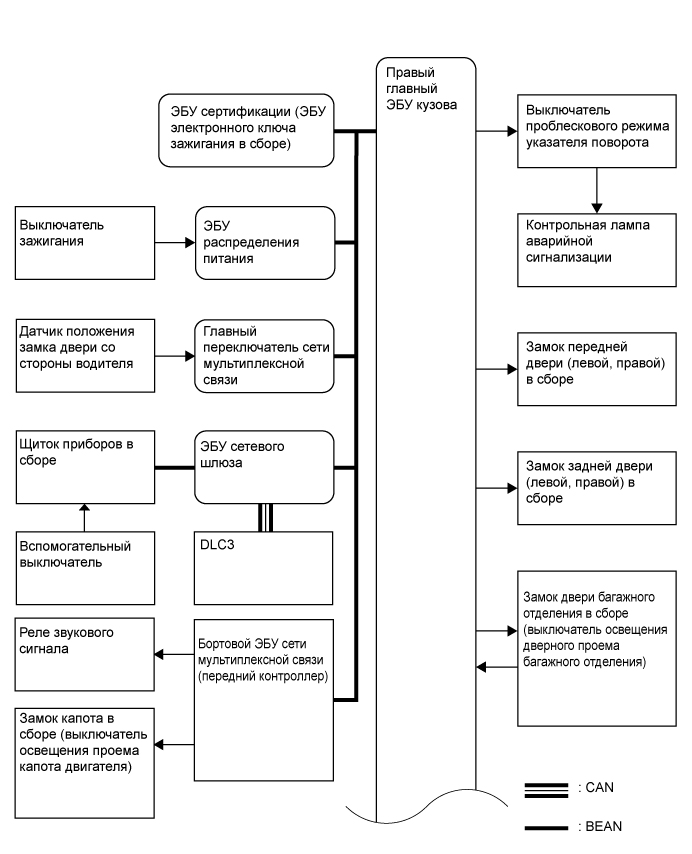

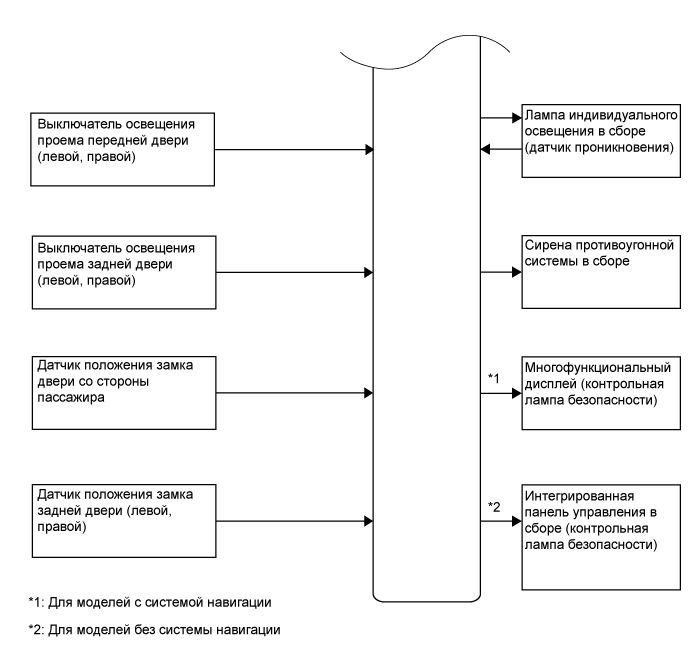

ПРОТИВОУГОННАЯ СИСТЕМА СХЕМА СИСТЕМЫ
| Передающий ЭБУ (передатчик) |
Принимающий ЭБУ (приемник) |
Сигнал | Шина |
|---|---|---|---|
| Правый главный ЭБУ кузова | ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) | Состояние реле IG | BEAN |
| ЭБУ распределения питания | Правый главный ЭБУ кузова | Сигнал выключателя зажигания | BEAN |
| Главный переключатель сети мультиплексной связи | Правый главный ЭБУ кузова | Сигнал блокировки передней двери | BEAN |
| Передний контроллер | Правый главный ЭБУ кузова | Сигнал выключателя освещения проема капота двигателя | BEAN |
| Правый главный ЭБУ кузова | Передний контроллер | Запрос на включение звукового сигнала автомобиля | BEAN |
| Щиток приборов в сборе | Правый главный ЭБУ кузова | Запрос значения параметра Intrusion sensor ON/OFF | BEAN |
