ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ СНЯТИЕ


  1. СНИМИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ № 2

  2. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

  3. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

  4. СНИМИТЕ КАНАТНЫЙ КРЮК В СБОРЕ


    1. A0163BF

      Выверните 3 болта и снимите 3 канатных крюка в сборе.

  5. СНИМИТЕ ЗАДНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A015ZVT

      С помощью съемника фиксаторов освободите 3 фиксатора.

    2. Расцепите 4 фиксатора и снимите заднюю облицовочную накладку багажного отделения.

  6. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ САЛОНА № 2 В СБОРЕ


    1. A0161YS

      Расцепите захват и отсоедините лампу освещения салона № 2 в сборе.

    2. Отсоедините разъем и снимите лампу освещения салона № 2 в сборе.

  7. СНИМИТЕ КАНАТНЫЙ КРЮК


    1. A0162EV

      Снимите 2 канатных крюка.

  8. СНИМИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2


    1. A0163DB

      Снимите 3 защелки облицовки багажного отделения № 2, как показано на рисунке.

  9. СНИМИТЕ ПЕРЕДНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A015Z78

      С помощью съемника фиксаторов освободите 2 фиксатора.

    2. Отсоедините 4 захвата и снимите переднюю облицовочную накладку багажного отделения.

  10. СНИМИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1


    1. A0162LQ

      Выверните винт и снимите защелку облицовки багажного отделения № 1.

  11. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A01603B

      С помощью съемника фиксаторов снимите 3 фиксатора и боковую облицовочную накладку.

  12. СНИМИТЕ ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ (для моделей без сенсорной системы помощи при парковке LEXUS)

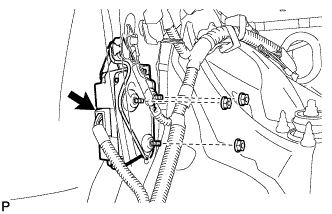

    1. A0162MG

      Отсоедините разъем.

    2. Отверните 3 гайки и снимите ЭБУ ремней безопасности.

  13. СНИМИТЕ ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ (для моделей с сенсорной системой помощи при парковке LEXUS)


    1. A015YTM

      Отсоедините разъемы.

    2. Отверните 3 гайки и снимите ЭБУ ремней безопасности и ЭБУ предупреждения о недопустимой дистанции как единый узел.

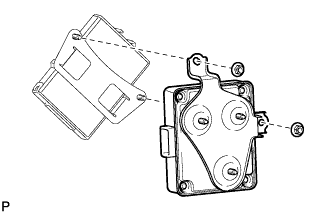

    3. A015YKK

      Отверните 2 гайки и снимите ЭБУ ремней безопасности.
