СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ МЕРЫ ПРЕДОСТОРОЖНОСТИ

Note

Если отрицательный (-) вывод аккумуляторной батареи был отсоединен, после его подсоединения выполните инициализацию следующих систем.

Название системы См. стр.
Система помощи при парковке

Click here

Система управления электрическими стеклоподъемниками

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ С ПОДУШКАМИ БЕЗОПАСНОСТИ SRS


    1. Автомобиль оборудован дополнительной системой (пассивной) безопасности (SRS). Выполнение обслуживания в неправильной последовательности может привести к внезапному срабатыванию SRS во время проведения работ. Это, в свою очередь, может стать причиной тяжелой травмы.

      Прежде чем приступать к обслуживанию (в том числе проверке, замене, снятию или установке деталей), прочтите информацию о мерах безопасности при работах с дополнительной системой (пассивной) безопасности (см. стр. Click here).

  2. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ СНЯТИИ, УСТАНОВКЕ И ЗАМЕНЕ КОМПОНЕНТОВ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ С ЭЛЕКТРОУСИЛИТЕЛЕМ


    1. Снимать и устанавливать механизм рулевого управления с усилителем в сборе следует только когда передние колеса расположены строго прямо.

    2. Прежде чем отсоединять шлицевой хомут рулевого вала в сборе и ведущий вал механизма рулевого управления с усилителем в сборе, необходимо нанести метки.

    3. После замены рулевой колонки в сборе или ЭБУ рулевого управления с усилителем в сборе следует выполнить калибровку "нуля" датчика крутящего момента (см. стр. Click here).

  3. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ


    1. Правила обращения с электронными устройствами:


      1. Предохраняйте от ударов такие электронные устройства, как ЭБУ и реле. Если какие-либо электронные детали ронялись или подвергались сильным ударам, их необходимо заменить.

      2. Не допускайте чрезмерного нагрева электронных деталей и воздействия на них повышенной влажности.

      3. Не прикасайтесь к контактам разъемов во избежание их деформации и неисправностей, вызванных воздействием статического электричества.

      4. Если ЭБУ рулевого управления с усилителем был заменен, выполните инициализацию датчика угла поворота и калибровку "нуля" датчика крутящего момента (см. стр. Click here).

    2. Правила обращения с механизмом рулевого управления с усилителем в сборе:


      1. Предохраняйте от ударов механизм рулевого управления с усилителем в сборе, в особенности электродвигатель и датчик крутящего момента. Если какие-либо электронные детали ронялись или подвергались сильным ударам, их необходимо заменить.

      2. При перемещении механизма рулевого управления с усилителем в сборе никогда не тяните за жгут проводов.

      3. В случае замены механизма рулевого управления с усилителем в сборе удалите из памяти данные калибровки датчика угла поворота, инициализируйте датчик угла поворота и выполните калибровку "нуля" датчика крутящего момента (см. стр. Click here).

    3. При отсоединении и подсоединении разъемов:


      1. Прежде чем отсоединять разъемы, относящиеся к системе рулевого управления с электроусилителем, включите зажигание (IG), установите рулевое колесо в центральное положение, а затем выключите зажигание.

      2. Перед повторным подсоединением разъемов, относящихся к системе рулевого управления с усилителем, всегда проверяйте, выключено ли зажигание. После подсоединения разъемов установите рулевое колесо в центральное положение и включите зажигание (IG).

        Note

        Не включайте зажигание (IG), пока рулевое колесо не будет установлено в центральное положение.

      3. Если не выполнить соответствующим образом указанные выше действия, центральное положение рулевого колеса ("нуль") будет определено неправильно, что может привести к различию усилий, требуемых для поворота рулевого колеса влево и вправо. Если существует различие между усилиями при повороте рулевого колеса влево и вправо, необходимо выполнить калибровку "нуля" системы рулевого управления (см. стр. Click here).

  4. МЕРЫ ПРЕДОСТОРОЖНОСТИ В ОТНОШЕНИИ СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ CAN


    1. Система передачи данных CAN используется для передачи данных от ЭБУ системы противоскольжения, ЭБУ рулевого управления с усилителем, ECM и датчика угла поворота рулевого колеса, а также предупреждений в щиток приборов. Кроме того, она применяется для передачи сигналов на контакты TC и TS разъема DLC3. При появлении неисправностей в линиях шины CAN выдаются коды DTC, указывающие на нарушение работы системы передачи данных.

    2. В случае вывода кодов DTC, относящихся с шине CAN, следует выполнить диагностику системы передачи данных. Поиск неисправностей в системе рулевого управления с электроусилителем можно производить только тогда, когда обмен данными происходит без сбоев.

    3. Временно отремонтировать (восстановить) линию передачи данных CAN с помощью обходных соединений и т.п. невозможно, поскольку длина каждой из них точно определена.

  5. РЕМОНТ ШИНЫ

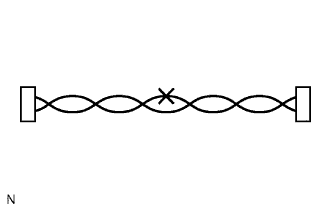

    1. A0161LME02

      После устранения обрыва на шине путем пайки оберните восстановленный участок изоляционной лентой.

      Note


      • Линии CANL и CANH шины всегда должны прокладываться вместе.

        При установке обязательно скручивайте соответствующие провода в жгут.

        Линии шины CAN подвержены влиянию электрических помех, если они не скручены.

      • Длины линий CANL и CANH должны различаться не более чем на 100 мм (3,937 дюйма).

      • Оставьте рядом с разъемом свободный участок нескрученных проводов длиной приблизительно 80 мм (3,150 дюйма).

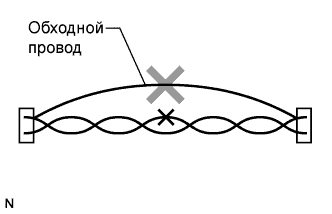

    2. A016215E01

      Запрещается соединять разъемы обходными проводами.

      Note

      При использовании обходных проводов скрученные провода шины утрачивают способность противостоять помехам.
