ПЕРЕДНИЙ ТОРМОЗ РАЗБОРКА

СНИМИТЕ УСТАНОВОЧНОЕ КОЛЬЦО ПОРШНЯ ЦИЛИНДРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

1.

   С помощью отвертки снимите 4 установочных кольца с 4 защитных колпачков цилиндра.

   Tip:

   Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

СНИМИТЕ ЗАЩИТНЫЙ КОЛПАЧОК ЦИЛИНДРА

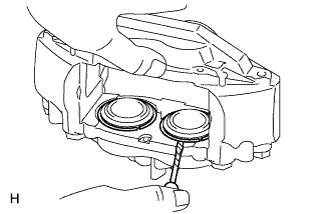

1. С помощью отвертки снимите 4 защитных колпачка с суппорта дискового тормоза.

   Tip:

   Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

СНИМИТЕ ПОРШЕНЬ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

1.

   Установите колодку дискового тормоза с одной стороны.

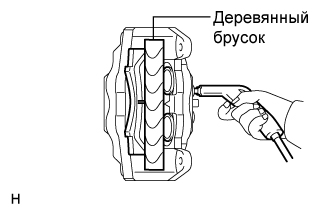

2. Поместите деревянную пластину между поршнями суппорта дискового тормоза, чтобы поршни не выскочили.

3. С помощью устройства для продувки сжатым воздухом постепенно увеличьте давление воздуха и извлеките 2 поршня дискового тормоза из цилиндра.

   CAUTION:

   При подаче сжатого воздуха пальцы не должны располагаться перед поршнем.

4. Снимите тормозную колодку и деревянную пластину.

5. Временно установите 2 снятых поршня дискового тормоза. Затем установите колодку дискового тормоза на сторону, с которой были временно сняты 2 поршня дискового тормоза.

6. Поместите деревянную пластину между поршнями суппорта дискового тормоза, чтобы поршни не выскочили.

7. С помощью устройства для продувки сжатым воздухом постепенно увеличьте давление воздуха и извлеките 2 поршня дискового тормоза с другой стороны цилиндра.

   CAUTION:

   При подаче сжатого воздуха пальцы не должны располагаться перед поршнем.

8. Снимите 2 временно установленных поршня тормозного цилиндра, тормозную колодку и деревянную пластину.

СНИМИТЕ УПЛОТНЕНИЕ ПОРШНЯ

1.

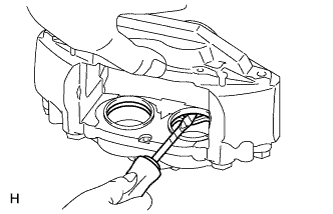

   С помощью отвертки снимите 4 уплотнения поршней с суппорта дискового тормоза.

   Tip:

   Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

   Note:

   Старайтесь не повредить внутреннюю поверхность и канавку цилиндра.

СНИМИТЕ КОЛПАЧОК ПРОКАЧНОГО ШТУЦЕРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

СНИМИТЕ ПРОКАЧНОЙ ШТУЦЕР ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА
