КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПОДАЧИ ВОЗДУХА (для ряда 1) СНЯТИЕ

Click here
Click here
  1. Click here

    REMOVE ENGINE ROOM SIDE COVER LH


    1. A01EN5SE01

      Освободите 7 фиксаторов и снимите левую боковую крышку моторного отсека.

  2. Click here

    REMOVE V-BANK COVER SUB-ASSEMBLY


    1. A01EO82E01

      Поднимите переднюю часть декоративной крышки V-образного двигателя, чтобы открепить 3 штифта. Затем снимите 2 крюка декоративной крышки V-образного двигателя с кронштейна, чтобы снять декоративную крышку V-образного двигателя.

      Table 1. Обозначения на рисунке
      *1 Уплотнительная шайба
      *2 Колпачок
      *3 Крюк
      *4 Кронштейн
  3. Click here

    DISCONNECT NO. 2 AIR INJECTION SYSTEM HOSE

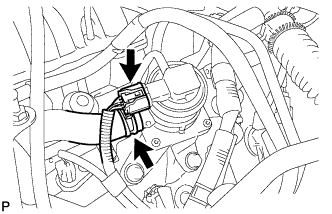

    1. A01EPVD

      Disconnect the connector.

    2. Disconnect the No. 2 air injection system hose.

  4. Click here

    REMOVE AIR SWITCHING VALVE ASSEMBLY

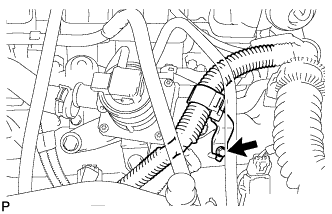

    1. A01ERCM

      Remove the bolt and then disconnect the wire harness clamp bracket.

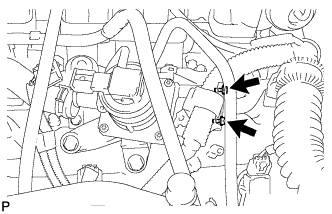

    2. A01EQ4Q

      Remove the 2 bolts.

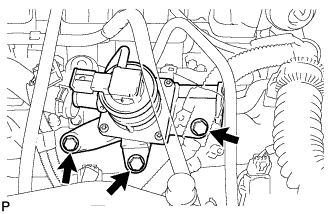

    3. A01ES1X

      Remove the 3 bolts, air switching valve and gasket.

      Note:

      Be careful not to damage the installation surface of the gasket.
