АУДИОВИЗУАЛЬНАЯ СИСТЕМА, Diagnostic DTC:B15D0

Код DTC Наименование DTC
B15D0 Нарушение обмена данными MOST

ОПИСАНИЕ

Данный DTC сохраняется, если связь в сети MOST не может быть установлена после активации ведущего устройства.

Tech Tips


  • При наличии короткого замыкания в цепи динамика звук из него будет слабым или почти неслышным. Если в этой ситуации увеличить громкость, то компонентный стереоусилитель при превышении определенного уровня мощности отключается, чтобы предотвратить перегрузку по току вследствие короткого замыкания. При отключении компонентного стереоусилителя система навигации не будет работать должным образом. Это происходит вследствие прекращения обмена данными по сети MOST из-за отключения усилителя, что вызывает ошибку в сети MOST. Компонентный стереоусилитель возобновит работу после выключения зажигания и его повторного включения (ACC). Однако компонентный стереоусилитель вновь прекратит работу при превышении определенного уровня мощности.

  • Этот код DTC регистрируется, если компонентный стереоусилитель прекращает работу вследствие короткого замыкания в цепи динамика, и возникает неисправность в системе навигации.

Код DTC Условие обнаружения DTC Неисправный участок
B15D0 Невозможно установить связь в сети MOST.

  • Проверка шины MOST

  • Разъем линии передачи данных MOST

  • Линия передачи данных MOST

  • Контроллер многофункционального дисплея в сборе (для моделей с развлекательно-информационной системой для задних пассажиров)

  • Компонентный стереоусилитель в сборе

  • Приемник мультимедийного модуля в сборе

Tech Tips


  • В сети MOST приемник мультимедийного модуля в сборе выполняет функции ведущего устройства.

  • Ошибки передачи данных MOST между устройствами могут возникать вследствие таких факторов, как электрические помехи.

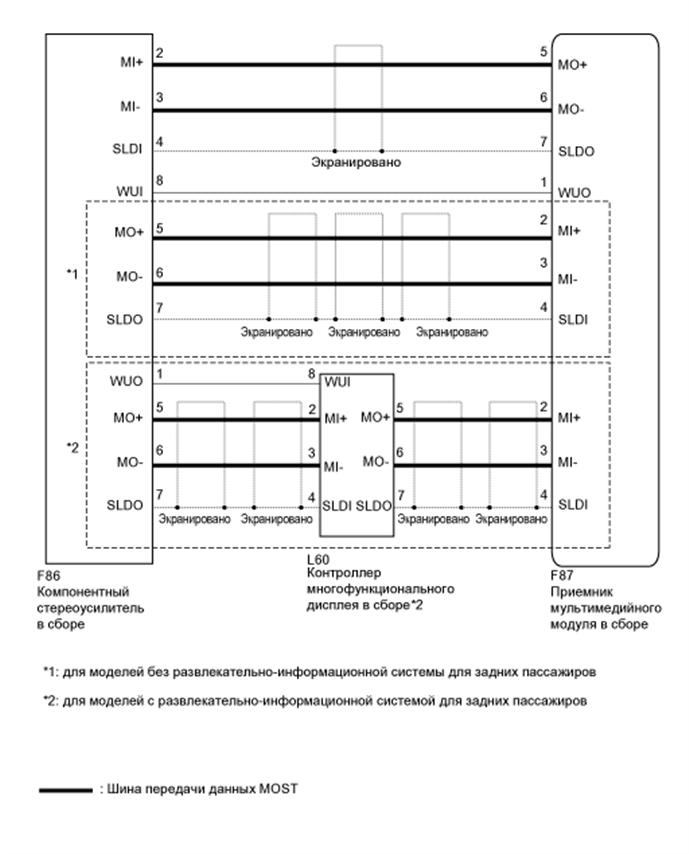

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01ERKKE04

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ НАЛИЧИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ (ВКЛЮЧАЯ СООТВЕТСТВУЮЩУЮ ПРОВОДКУ)


    1. Убедитесь, что не установлены дополнительные устройства (включая соответствующую проводку), генерирующие радиосигналы.

      Результат
      Результат Перейти К
      Дополнительные устройства (включая соответствующую проводку) установлены. А

      Дополнительные устройства (включая соответствующую проводку) установлены.

      DTC не выводятся.

      		 B

      Tech Tips


      • Электрические помехи от радиосигналов, генерируемых дополнительными устройствами или проводкой, могут влиять на передачу данных AVC-LAN.

      • Эти коды DTC могут регистрироваться в случае ошибки передачи данных AVC-LAN вследствие электрических помех.


    B

    ПРОВЕРЬТЕ РАЗЪЕМЫ ШИНЫ ПЕРЕДАЧИ ДАННЫХ MOST Click here

    А

  2. УДОСТОВЕРЬТЕСЬ В НАЛИЧИИ ПРИЗНАКОВ


    1. Выключите зажигание.

    2. Включите зажигание (ACC) и проверьте включение аудиосистемы и работу динамиков.

      Tech Tips


      • Выберите какой-либо источник сигнала, например радио, чтобы из динамиков был слышен звук.

      • Если звук из динамиков слабый, увеличьте громкость.

      Результат
      Результат Перейти К
      Даже после включения зажигания (ACC) система навигации не включается, и звук из динамиков отсутствует. (для моделей без развлекательно-информационной системы для задних пассажиров) А
      Даже после включения зажигания (ACC) система навигации не включается, и звук из динамиков отсутствует. (для моделей с развлекательно-информационной системой для задних пассажиров) B
      Аудиосистема включается при включенном зажигании (ACC), но звук прекращается при превышении определенного уровня мощности усилителя. C

      Tech Tips


      • При наличии короткого замыкания в цепи динамика звук из него будет слабым или почти неслышным. Если в этой ситуации увеличить громкость, то компонентный стереоусилитель при превышении определенного уровня мощности отключается, чтобы предотвратить перегрузку по току вследствие короткого замыкания. При отключении компонентного стереоусилителя система навигации не будет работать должным образом. Это происходит вследствие прекращения обмена данными по сети MOST из-за отключения усилителя, что вызывает ошибку в сети MOST. Компонентный стереоусилитель возобновит работу после выключения зажигания и его повторного включения (ACC). Однако компонентный стереоусилитель вновь прекратит работу при превышении определенного уровня мощности.

      • Этот код DTC регистрируется, если компонентный стереоусилитель прекращает работу вследствие короткого замыкания в цепи динамика, и возникает неисправность в системе навигации. В этом случае проверьте цепь каждого динамика и отремонтируйте или замените неисправные детали, а затем повторно проверьте наличие кодов DTC.


    B

    РАЗЪЕМЫ ШИНЫ ПЕРЕДАЧИ ДАННЫХ MOST Click here

    C

    ПЕРЕЙДИТЕ К ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here

    А

  3. ПРОВЕРЬТЕ РАЗЪЕМЫ ШИНЫ ПЕРЕДАЧИ ДАННЫХ MOST


    1. A01EQMQE01
      Обозначения на рисунке
      *a Номер узла для устройств, подключенных к шине передачи данных MOST
      *b Название устройства
      *c Результат

      Откройте экран "MOST Line Check" (проверка шины MOST) (см. стр. Click here).

    2. Проверьте результаты на экране "MOST Line Check".

      Результат
      Результат Перейти К
      "NCON" отображается для "AMP". А
      Для всех параметров отображается "OK". B

      • Если "NCON" отображается для нескольких параметров, выполните процедуру для устройства с минимальным номером узла.

      • Экран "MOST Line Check" отображается только тогда, когда зарегистрирован DTC B15D0.


    B

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ) Click here

    А

  4. УДОСТОВЕРЬТЕСЬ В НАЛИЧИИ ПРИЗНАКОВ


    1. Проверьте разъемы шины передачи данных MOST.


      1. Проверьте надежность подключения разъема шины передачи данных MOST между приемником мультимедийного модуля и компонентным стереоусилителем (см. стр. Click here).

    2. Откройте экран "MOST Line Check" (проверка шины MOST) и проверьте результат (см. стр. Click here).

      Результат
      Результат Следующий шаг
      "NCON" отображается для "AMP". А
      Переключение на экран "MOST Line Check" невозможно. B

      Tech Tips

      После устранения неисправности в сети MOST дисплей не переключается на экран "MOST Line Check".


    B

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Click here

    А

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ВЫВОДА КОМПОНЕНТНОГО СТЕРЕОУСИЛИТЕЛЯ ИЗ РЕЖИМА ОЖИДАНИЯ)


    1. A01ERRHE17
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к компонентному стереоусилителю в сборе)

      Отсоедините разъем компонентного стереоусилителя в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      F86-8 (WUI) - масса Зажигание включено (АСС) 4,5 В или выше

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ) Click here

    OK

    ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ Click here

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ)


    1. Отсоедините разъем F87 приемника мультимедийного модуля.

    2. Отсоедините разъем F86 компонентного стереоусилителя в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F87-1 (WUO) - F86-8 (WUI) Всегда Менее 1 Ом
      F87-1 (WUO) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  7. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ)


    1. Отсоедините разъем F87 приемника мультимедийного модуля.

    2. Отсоедините разъем F86 компонентного стереоусилителя в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F87-2 (MI+) - F86-5 (MO+) Всегда Менее 1 Ом
      F87-3 (MI-) - F86-6 (MO-) Всегда Менее 1 Ом
      F87-4 (SLDI) - F86-7 (SLDO) Всегда Менее 1 Ом
      F87-5 (MO+) - F86-2 (MI+) Всегда Менее 1 Ом
      F87-6 (MO-) - F86-3 (MI-) Всегда Менее 1 Ом
      F87-7 (SLDO) - F86-4 (SLDI) Всегда Менее 1 Ом
      F87-2 (MI+) - масса Всегда 10 кОм или более
      F87-3 (MI-) - масса Всегда 10 кОм или более
      F87-4 (SLDI) - масса Всегда 10 кОм или более
      F87-5 (MO+) - масса Всегда 10 кОм или более
      F87-6 (MO-) - масса Всегда 10 кОм или более
      F87-7 (SLDO) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  8. ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ


    1. Замените компонентный стереоусилитель новым или заведомо исправным (см. стр. Click here).


    ДАЛЕЕ

  9. УДАЛИТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).


    ДАЛЕЕ

  10. ПРОВЕРЬТЕ DTC


    1. Повторно проверьте наличие кодов DTC и определите, выводятся ли вновь те же коды DTC (см. стр. Click here).

      OK
      Коды DTC не выводятся

    NG

    ЗАМЕНИТЕ ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ В СБОРЕ Click here

    OK

    КОНЕЦ (НЕИСПРАВЕН КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ)

  11. РАЗЪЕМЫ ШИНЫ ПЕРЕДАЧИ ДАННЫХ MOST


    1. A01EOPAE01
      Обозначения на рисунке
      *a Номер узла для устройств, подключенных к шине передачи данных MOST
      *b Название устройства
      *c Результат

      Откройте экран "MOST Line Check" (проверка шины MOST) (см. стр. Click here).

    2. Проверьте результаты на экране "MOST Line Check".

      Результат
      Результат Перейти К
      "NCON" отображается для "AMP". A
      "NCON" отображается для "RSE". B
      Для всех параметров отображается "OK". C

      • Если "NCON" отображается для нескольких параметров, выполните процедуру для устройства с минимальным номером узла.

      • Экран "MOST Line Check" отображается только тогда, когда зарегистрирован DTC B15D0.


    B

    УДОСТОВЕРЬТЕСЬ В НАЛИЧИИ ПРИЗНАКОВ Click here

    C

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ) Click here

    A

  12. УДОСТОВЕРЬТЕСЬ В НАЛИЧИИ ПРИЗНАКОВ


    1. Проверьте разъемы шины передачи данных MOST.


      1. Проверьте надежность подключения разъема шины передачи данных MOST между приемником мультимедийного модуля и компонентным стереоусилителем (см. стр. Click here).

    2. Откройте экран "MOST Line Check" (проверка шины MOST) и проверьте результат (см. стр. Click here).

      Результат
      Результат Перейти К
      "NCON" отображается для "AMP". А
      Переключение на экран "MOST Line Check" невозможно. B

      Tech Tips

      После устранения неисправности в сети MOST дисплей не переключается на экран "MOST Line Check".


    B

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Click here

    A

  13. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ВЫВОДА КОМПОНЕНТНОГО СТЕРЕОУСИЛИТЕЛЯ ИЗ РЕЖИМА ОЖИДАНИЯ)


    1. A01ERRHE17
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к компонентному стереоусилителю в сборе)

      Отсоедините разъем компонентного стереоусилителя в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      F86-8 (WUI) - масса Зажигание включено (АСС) 4,5 В или выше

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ) Click here

    OK

    ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ Click here

  14. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ)


    1. Отсоедините разъем F87 приемника мультимедийного модуля.

    2. Отсоедините разъем F86 компонентного стереоусилителя в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F87-1 (WUO) - F86-8 (WUI) Всегда Менее 1 Ом
      F87-1 (WUO) - масса Всегда 10 кОм или более

    Не разрешена к применению

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ В СБОРЕ Click here

  15. УДОСТОВЕРЬТЕСЬ В НАЛИЧИИ ПРИЗНАКОВ


    1. Проверьте разъемы шины передачи данных MOST.


      1. Проверьте надежность подключения разъема шины передачи данных MOST между приемником мультимедийного модуля и компонентным стереоусилителем (см. стр. Click here).

    2. Откройте экран "MOST Line Check" (проверка шины MOST) и проверьте результат (см. стр. Click here).

      Результат
      Результат Перейти К
      "NCON" отображается для "RSE". А
      Переключение на экран "MOST Line Check" невозможно. B

      Tech Tips

      После устранения неисправности в сети MOST дисплей не переключается на экран "MOST Line Check".


    B

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Click here

    А

  16. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ВЫВОДА КОНТРОЛЛЕРА МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ В СБОРЕ ИЗ РЕЖИМА ОЖИДАНИЯ)


    1. A01ERRHE19
      Текст на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к контроллеру многофункционального дисплея в сборе)

      Отсоедините разъем контроллера многофункционального дисплея в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      L60-8 (WUI) - масса Зажигание включено (АСС) 4,5 В или выше

    Не разрешена к применению

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ – КОНТРОЛЛЕР МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ В СБОРЕ) Click here

    Разрешена к применению

    ЗАМЕНИТЕ КОНТРОЛЛЕР МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ В СБОРЕ Click here

  17. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ – КОНТРОЛЛЕР МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ В СБОРЕ)


    1. Отсоедините разъем F86 компонентного стереоусилителя в сборе.

    2. Отсоедините разъем L60 контроллера многофункционального дисплея в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F86-1 (WUO) - L60-8 (WUI) Всегда Менее 1 Ом
      F86-1 (WUO) - масса Всегда 10 кОм или более

    Не разрешена к применению

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    Разрешена к применению

    ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ Click here

  18. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ)


    1. Отсоедините разъем F87 приемника мультимедийного модуля.

    2. Отсоедините разъем F86 компонентного стереоусилителя в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F87-5 (MO+) - F86-2 (MI+) Всегда Менее 1 Ом
      F87-6 (MO-) - F86-3 (MI-) Всегда Менее 1 Ом
      F87-7 (SLDO) - F86-4 (SLDI) Всегда Менее 1 Ом
      F87-5 (MO+) - масса Всегда 10 кОм или более
      F87-6 (MO-) - масса Всегда 10 кОм или более
      F87-7 (SLDO) - масса Всегда 10 кОм или более

    Не разрешена к применению

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    Разрешена к применению

  19. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ – КОНТРОЛЛЕР МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ В СБОРЕ)


    1. Отсоедините разъем F86 компонентного стереоусилителя в сборе.

    2. Отсоедините разъем L60 контроллера многофункционального дисплея в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F86-5 (MO+) - L60-2 (MI+) Всегда Менее 1 Ом
      F86-6 (MO-) - L60-3 (MI-) Всегда Менее 1 Ом
      F86-7 (SLDO) - L60-4 (SLDI) Всегда Менее 1 Ом
      F86-5 (MO+) - масса Всегда 10 кОм или более
      F86-6 (MO-) - масса Всегда 10 кОм или более
      F86-7 (SLDO) - масса Всегда 10 кОм или более

    Не разрешена к применению

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    Разрешена к применению

  20. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ В СБОРЕ - КОНТРОЛЛЕР МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ В СБОРЕ)


    1. Отсоедините разъем F87 приемника мультимедийного модуля.

    2. Отсоедините разъем L60 контроллера многофункционального дисплея в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      F87-2 (MI+) - L60-5 (MO+) Всегда Менее 1 Ом
      F87-3 (MI-) - L60-6 (MO-) Всегда Менее 1 Ом
      F87-4 (SLDI) - L60-7 (SLDO) Всегда Менее 1 Ом
      F87-2 (MI+) - масса Всегда 10 кОм или более
      F87-3 (MI-) - масса Всегда 10 кОм или более
      F87-4 (SLDI) - масса Всегда 10 кОм или более

    Не разрешена к применению

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  21. ЗАМЕНИТЕ КОНТРОЛЛЕР МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ В СБОРЕ


    1. Замените контроллер многофункционального дисплея в сборе новым или заведомо исправным (см. стр. Click here).


    ДАЛЕЕ

  22. УДАЛИТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).


    ДАЛЕЕ

  23. ПРОВЕРЬТЕ DTC


    1. Повторно проверьте наличие кодов DTC и определите, выводятся ли вновь те же коды DTC (см. стр. Click here).

      OK
      Коды DTC не выводятся.

    Не разрешена к применению

    ЗАМЕНИТЕ ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ В СБОРЕ Click here

    Разрешена к применению

    КОНЕЦ (КОНТРОЛЛЕР МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ НЕИСПРАВЕН)
