НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА ПРОВЕРКА


  1. ПРОВЕРЬТЕ ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ


    1. Отсоедините разъем зеркала.

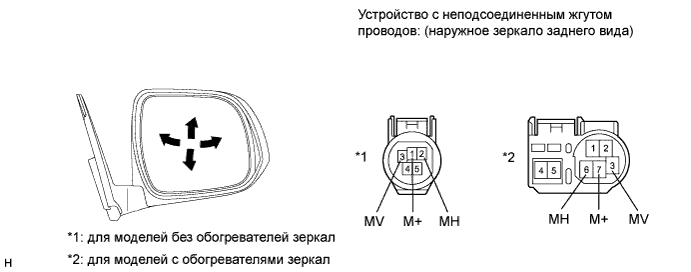

      A017G5BE05

    2. Подайте напряжение аккумуляторной батареи и проверьте работу зеркала.

      OK
      для моделей без обогревателей зеркал
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → контакт 3 (MV)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (M+)

      		 Поворачивается вверх

      Положительный (+) вывод аккумуляторной батареи → контакт 1 (M+)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MV)

      		 Поворачивается вниз

      Положительный (+) вывод аккумуляторной батареи → контакт 2 (MH)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (M+)

      		 Поворачивается влево

      Положительный (+) вывод аккумуляторной батареи → контакт 1 (M+)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 2 (MH)

      		 Поворачивается вправо
      для моделей с обогревателем зеркала
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → контакт 3 (MV)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 7 (M+)

      		 Поворачивается вверх

      Положительный (+) вывод аккумуляторной батареи → контакт 7 (M+)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MV)

      		 Поворачивается вниз

      Положительный (+) вывод аккумуляторной батареи → контакт 6 (MH)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 7 (M+)

      		 Поворачивается влево

      Положительный (+) вывод аккумуляторной батареи → контакт 7 (M+)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 6 (MH)

      		 Поворачивается вправо

      Если результат проверки не отвечает требованиям, замените зеркало в сборе.

    3. Для моделей с обогревателем зеркала:

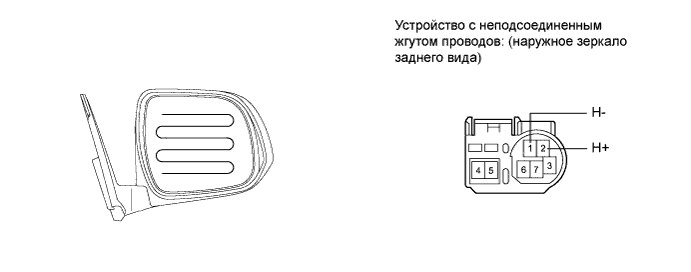

      A017EQ2E01

      Проверьте сопротивление.


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Контакты для подключения диагностического прибора Состояние Заданные условия
        2 (H+) - 1 (H-) Всегда 3,8 - 4,8 Ом

        Если результат проверки не отвечает требованиям, замените наружное зеркало заднего вида в сборе.

      2. Подсоедините провод положительного (+) вывода аккумуляторной батареи к контакту 2, а провод отрицательного (-) вывода аккумуляторной батареи – к контакту 1, после чего проверьте, нагревается ли поверхность зеркала.

        OK
        Зеркало нагревается.

        Tech Tips

        Для нагрева зеркала потребуется некоторое (незначительное) время.

        Если результат проверки не отвечает требованиям, замените наружное зеркало заднего вида в сборе.

  2. ПРОВЕРЬТЕ ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ


    1. Отсоедините разъем зеркала.

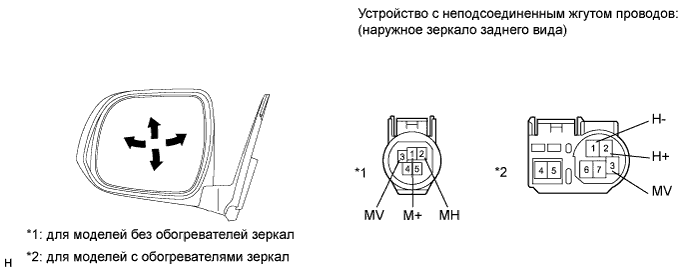

      A017E09E06

    2. Подайте напряжение аккумуляторной батареи и проверьте работу зеркала.

      OK
      для моделей без обогревателей зеркал
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → контакт 3 (MV)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (M+)

      		 Поворачивается вверх

      Положительный (+) вывод аккумуляторной батареи → контакт 1 (M+)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MV)

      		 Поворачивается вниз

      Положительный (+) вывод аккумуляторной батареи → контакт 2 (MH)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (M+)

      		 Поворачивается влево

      Положительный (+) вывод аккумуляторной батареи → контакт 1 (M+)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 2 (MH)

      		 Поворачивается вправо
      для моделей с обогревателем зеркала
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → контакт 3 (MV)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (M+)

      		 Поворачивается вверх

      Положительный (+) вывод аккумуляторной батареи → контакт 1 (M+)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (MV)

      		 Поворачивается вниз

      Положительный (+) вывод аккумуляторной батареи → контакт 2 (MH)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (M+)

      		 Поворачивается влево

      Положительный (+) вывод аккумуляторной батареи → контакт 1 (M+)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 2 (MH)

      		 Поворачивается вправо

      Если результат проверки не отвечает требованиям, замените зеркало в сборе.

    3. Для моделей с обогревателем зеркала:

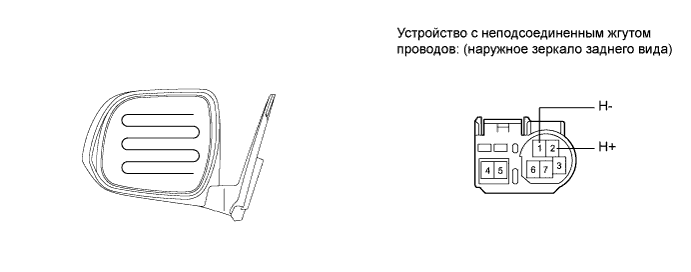

      A017ED8E01

      Проверьте сопротивление.


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Контакты для подключения диагностического прибора Условие Заданные условия
        2 (H+) - 1 (H-) Всегда 3,8 - 4,8 Ом

        Если результат проверки не отвечает требованиям, замените наружное зеркало заднего вида в сборе.

      2. Подсоедините провод положительного (+) вывода аккумуляторной батареи к контакту 2, а провод отрицательного (-) вывода аккумуляторной батареи – к контакту 1, после чего проверьте, нагревается ли поверхность зеркала.

        OK
        Зеркало нагревается.

        Tech Tips

        Для нагрева зеркала потребуется некоторое (незначительное) время.

        Если результат проверки не отвечает требованиям, замените наружное зеркало заднего вида в сборе.
