СИСТЕМА ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ (для моделей без интеллектуальной системы посадки и запуска) КОНТАКТЫ ЭБУ


  1. ПРОВЕРЬТЕ УСИЛИТЕЛЬ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ

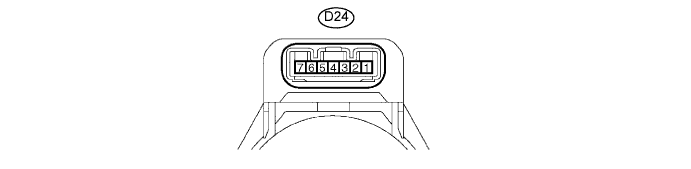

    1. Отсоедините разъем D24 усилителя электронного ключа зажигания и измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      A017FACE40
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      D24-7 (AGND) - масса G - масса Масса Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

    2. Подсоедините разъем D24 усилителя электронного ключа зажигания и измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      D24-1 (VC5) - D24-7 (AGND) P - G Источник питания Ключ не вставлен в замок зажигания Менее 1 В
      D24-1 (VC5) - D24-7 (AGND) P - G Источник питания Ключ вставлен в замок зажигания 4,6-5,4 В
      D24-4 (CODE) - D24-7 (AGND) R - G Демодулированный сигнал кода ключа Ключ не вставлен в замок зажигания Менее 1 В
      D24-4 (CODE) - D24-7 (AGND) R - G Демодулированный сигнал кода ключа Ключ вставлен в замок зажигания Осциллограмма 1
      D24-5 (TXCT) - D24-7 (AGND) SB - G Выходной сигнал кода ключа Ключ не вставлен в замок зажигания Менее 1 В
      D24-5 (TXCT) - D24-7 (AGND) SB - G Выходной сигнал кода ключа Ключ вставлен в замок зажигания Осциллограмма 2

      Если результат проверки не отвечает требованиям, возможно, неисправен усилитель электронного ключа зажигания.

    3. Проверьте с помощью осциллографа.

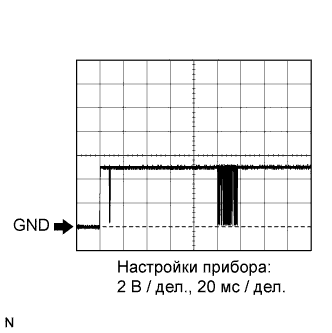

      1. A017DT8E01

        Осциллограмма 1 (для справки)

        Позиция Описание
        Контакты для подключения диагностического прибора D24-4 (CODE) - D24-7 (AGND)
        Настройки прибора 2 В / дел., 20 мс/ дел.
        Условие Ключ вставлен в замок зажигания

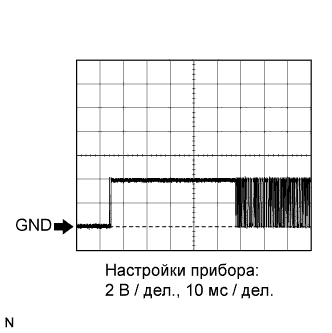

      2. A017CB1E01

        Осциллограмма 2 (для справки)

        Позиция Описание
        Контакты для подключения диагностического прибора D24-5 (TXCT) - D24-7 (AGND)
        Настройки прибора 2 В / дел., 10 мс/ дел.
        Условие Ключ вставлен в замок зажигания

  2. ПРОВЕРЬТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ

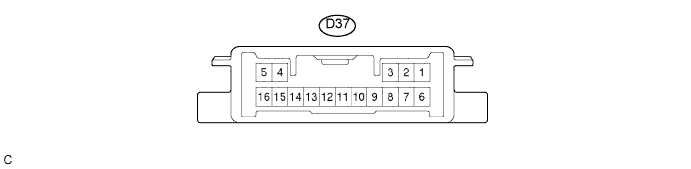

    1. Отсоедините разъем D37 ЭБУ электронного ключа зажигания и измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      A017C0SE14
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      D37-1 (+B) - D37-16 (GND) GR - V Аккумуляторная батарея Всегда 11 – 14 В
      D37-2 (IG) - D37-16 (GND) P - V Сигнал замка зажигания Замок зажигания в положении OFF (ВЫКЛ) Менее 1 В
      D37-2 (IG) - D37-16 (GND) P - V Сигнал замка зажигания Зажигание включено 11-14 В
      D37-3 (KSW) - D37-16 (GND) O - V Сигнал выключателя разблокировки ключа Ключ не вставлен в замок зажигания 10 кОм или более
      D37-3 (KSW) - D37-16 (GND) O - V Сигнал выключателя разблокировки ключа Ключ вставлен в замок зажигания Менее 1 Ом
      D37-16 (GND) - масса V - масса Масса Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

    2. Подсоедините разъем D37 ЭБУ электронного ключа зажигания и измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      D37-3 (KSW) - D37-16 (GND) O - V Сигнал выключателя разблокировки ключа Ключ не вставлен в замок зажигания 11-14 В
      D37-3 (KSW) - D37-16 (GND) O - V Сигнал выключателя разблокировки ключа Ключ вставлен в замок зажигания Менее 1 В
      D37-4 (TXCT) - D37-5 (AGND) SB - G Усилитель электронного ключа зажигания - сигнал передачи данных Ключ не вставлен в замок зажигания Менее 1 В
      D37-4 (TXCT) - D37-5 (AGND) SB - G Усилитель электронного ключа зажигания - сигнал передачи данных Ключ вставлен в замок зажигания Осциллограмма 1
      D37-5 (AGND) - масса G - масса Масса Всегда Менее 1 Ом
      D37-7 (CTY) - D37-16 (GND) LG - V Сигнал выключателя освещения дверного проема Выключатель нажат 11-14 В
      D37-7 (CTY) - D37-16 (GND) LG - V Сигнал выключателя освещения дверного проема Выключатель не нажат Менее 1 В
      D37-8 (IND) - D37-16 (GND) Y - V Сигнал контрольной лампы безопасности Контрольная лампа безопасности горит 11-14 В
      D37-8 (IND) - D37-16 (GND) Y - V Сигнал контрольной лампы безопасности Контрольная лампа безопасности OFF (ВЫКЛ) Менее 1 В
      D37-9 (D) - D37-16 (GND) B - V Связь с портативным диагностическим прибором Связи нет Менее 1 В
      D37-9 (D) - D37-16 (GND) B - V Связь с портативным диагностическим прибором Во время связи Формирование импульсов
      D37-12 (EFII) - D37-16 (GND) BR - V Входной сигнал ECM Замок зажигания в положении OFF (ВЫКЛ) 11-14 В
      D37-12 (EFII) - D37-16 (GND) BR - V Входной сигнал ECM В течение 3 с после запуска стартера и начала первоначального сгорания, либо в течение 3 с с момента первого включения зажигания после подсоединения и отсоединения аккумуляторной батареи. Осциллограмма 2
      D37-13 (EFIO) - D37-16 (GND) L - V Выходной сигнал ECM Замок зажигания в положении OFF (ВЫКЛ) Менее 1 В
      D37-13 (EFIO) - D37-16 (GND) L - V Выходной сигнал ECM Замок зажигания в положении ON (ВКЛ) Осциллограмма 3
      D37-14 (VC5) - D37-5 (AGND) P - G Источник питания Ключ не вставлен в замок зажигания Менее 1 В
      D37-14 (VC5) - D37-5 (AGND) P - G Источник питания Ключ вставлен в замок зажигания 4,6-5,4 В
      D37-15 (CODE) - D37-5 (AGND) R - G Усилитель электронного ключа зажигания - сигнал передачи данных Ключ не вставлен в замок зажигания Менее 1 В
      D37-15 (CODE) - D37-5 (AGND) R - G Усилитель электронного ключа зажигания - сигнал передачи данных Ключ вставлен в замок зажигания Осциллограмма 4

      Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ электронного ключа зажигания.

    3. Проверьте с помощью осциллографа.


      1. A017CB1E01

        Осциллограмма 1 (для справки)

        Позиция Описание
        Контакты для подключения диагностического прибора D37-4 (TXCT) - D37-5 (AGND)
        Настройки прибора 2 В / дел., 10 мс/ дел.
        Условие Ключ вставлен в замок зажигания
      2. A017DXJE01

        Осциллограмма 2 (для справки)

        Позиция Описание
        Контакты для подключения диагностического прибора D37-12 (EFII) - D37-16 (GND)
        Настройки прибора 5 В/дел., 500 мс/ дел.
        Условие В течение 3 с после запуска стартера и начала первоначального сгорания, либо в течение 3 с с момента первого включения зажигания после подсоединения и отсоединения аккумуляторной батареи.

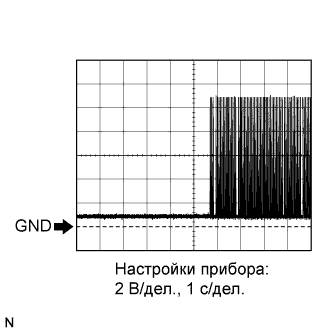

      3. A017DBWE01

        Осциллограмма 3 (для справки)

        Позиция Описание
        Контакты для подключения диагностического прибора D37-13 (EFIO) - D37-16 (GND)
        Настройки прибора 2 В/дел., 1 с/дел.
        Режим Замок зажигания в положении ON (ВКЛ)
      4. A017DT8E01

        Осциллограмма 4 (для справки)

        Позиция Описание
        Контакты для подключения диагностического прибора D37-15 (CODE) - D37-5 (AGND)
        Настройки прибора 2 В / дел., 20 мс/ дел.
        Условие Ключ вставлен в замок зажигания

  3. ПРОВЕРЬТЕ ECM


    1. Отсоедините разъем B3 ECM и измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      A017CK8E02
      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      B3-1 (Е1) - масса W-B - масса Масса Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

    2. Подсоедините разъем B3 ECM. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия
      D32-15 (IMO) - B3-1 (E1) BR - W-B Выходной сигнал ЭБУ электронного ключа зажигания Замок зажигания в положении OFF (ВЫКЛ) 11-14 В
      D32-15 (IMO) - B3-1 (E1) BR - W-B Выходной сигнал ЭБУ электронного ключа зажигания В течение 3 с после запуска стартера и начала первоначального сгорания, либо в течение 3 с с момента первого включения зажигания после подсоединения и отсоединения аккумуляторной батареи. Осциллограмма 1
      D32-16 (IMI) - B3-1 (E1) L - W-B Входной сигнал ЭБУ электронного ключа зажигания Замок зажигания в положении OFF (ВЫКЛ) Менее 1 В
      D32-16 (IMI) - B3-1 (E1) L - W-B Входной сигнал ЭБУ электронного ключа зажигания Зажигание включено Сигнал 2

      Если результат проверки не отвечает требованиям, то, возможно, неисправен ECM.

    3. Проверьте с помощью осциллографа.


      1. A017DXJE01

        Осциллограмма 1 (для справки)

        Позиция Описание
        Контакты для подключения диагностического прибора D32-15 (IMO) - B3-1 (E1)
        Настройки прибора 5 В/дел., 500 мс/ дел.
        Условие В течение 3 с после запуска стартера и начала первоначального сгорания, либо в течение 3 с с момента первого включения зажигания после подсоединения и отсоединения аккумуляторной батареи.
      2. A017DBWE01

        Осциллограмма 2 (для справки)

        Позиция Описание
        Контакты для подключения диагностического прибора D32-16 (IMI) - B3-1 (E1)
        Настройки прибора 2 В/дел., 1 с/дел.
        Режим Замок зажигания в положении ON (ВКЛ)
