КОНТРОЛЬНАЯ ЛАМПА БЕЗОПАСНОСТИ В СБОРЕ ПРОВЕРКА

Click here
Click here
  1. Click here

    ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ БЕЗОПАСНОСТИ

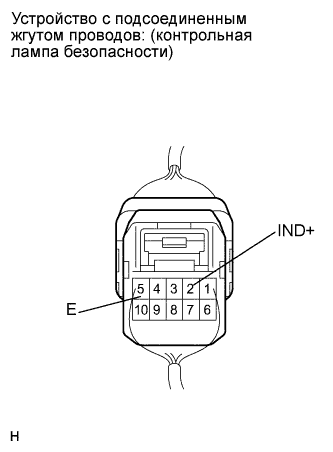

    1. A017DWCE06

      Отсоедините разъем D36*1 или D9 *2 ЭБУ, когда разъем E13 индикатора подсоединен.

    2. Подайте напряжение аккумуляторной батареи с обратной стороны жгута проводов на контакты индикатора и проверьте, светится ли контрольная лампа безопасности.

      Нормальное положение
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → контакт E13-2 (IND+)

      Отрицательный (-) вывод аккумуляторной батареи → контакт E13-5 (E)

      		 контрольная лампа безопасности горит
      Tip:

      • *1: для моделей с интеллектуальной системой посадки и запуска

      • *2: для моделей без интеллектуальной системы посадки и запуска

      Note:

      • Если положительный (+) и отрицательный (-) выводы подключены неправильно, контрольная лампа безопасности не будет гореть.

      • Если напряжение превышает 12 В, это может привести к повреждению контрольной лампы безопасности.

      • Если напряжение слишком низкое, контрольная лампа безопасности не будет гореть.

      Если результат проверки не отвечает требованиям, замените ремень безопасности пассажира и индикатор системы SRS.
