ДАТЧИК СОЛНЕЧНОЙ РАДИАЦИИ ПРОВЕРКА


  1. ПРОВЕРЬТЕ ДАТЧИК СОЛНЕЧНОЙ РАДИАЦИИ

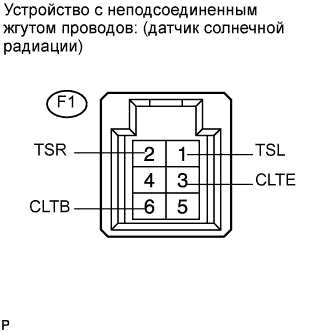

    1. A017C2JE41

      Снимите датчик солнечной радиации системы кондиционирования, не отсоединяя разъема.

    2. Подайте напряжение аккумуляторной батареи между контактами 6 (CLTB) и 3 (CLTE) датчика солнечной радиации системы кондиционирования.

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Состояние Заданные условия
      F1-1 (TSR) - F1-3 (CLTE) Датчик освещается электрическим светом 0,8 - 4,3 В
      F1-1 (TSR) - F1-3 (CLTE) Датчик закрыт тканью Менее 0,8 В
      F1-2 (TSR) - F1-3 (CLTE) Датчик освещается электрическим светом 0,8 - 4,3 В
      F1-2 (TSR) - F1-3 (CLTE) Датчик закрыт тканью Менее 0,8 В

      Note


      • Выше описан порядок выполнения подключения при использовании цифрового диагностического прибора - такого, как электрический портативный диагностический прибор TOYOTA. В случае применения аналогового диагностического прибора подсоедините положительный (+) вывод прибора к контакту 2 датчика солнечной радиации, а отрицательный (-) вывод – к контакту 1.

      • При использовании аккумуляторной батареи во время проверки не приближайте друг к другу положительный и отрицательный щупы диагностического прибора, иначе может произойти короткое замыкание.

      Tech Tips


      • Проверку следует проводить с использованием лампы накаливания. Расположите ее на расстоянии около 30 см (11,8 дюйма) от датчика солнечной радиации.

      • По мере удаления источника света от датчика напряжение должно уменьшаться.
