ГИБКИЙ ШЛАНГ ЗАДНЕГО ТОРМОЗА УСТАНОВКА

Note


  • Так как левый и правый шланги не являются взаимозаменяемыми, при установке гибких шлангов проверяйте каталожный номер.

  • Если шланги используются повторно, подсоединяйте их после проверки идентификационных отметок, нанесенных при отсоединении каждого шланга.


  1. УСТАНОВИТЕ ГИБКИЙ ШЛАНГ ЗАДНЕГО ТОРМОЗА


    1. A017BOU

      Подсоедините задний гибкий шланг к колесному тормозному цилиндру дискового тормоза в сборе с помощью нового соединительного болта-штуцера и новой прокладки.

      Torque:
      21 Н*м  { 213 кгс*см, 15 фунт-сила-футов }

    2. Закрепите задний гибкий шланг на кронштейне новым зажимом.

      Note

      Установите зажим до упора.

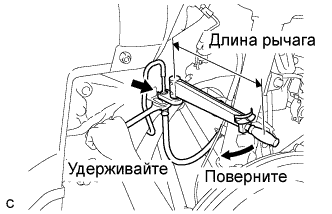

    3. A017B4ZE01

      С помощью разрезной головки (10 мм) подсоедините трубопровод тормозной системы к гибкому шлангу переднего тормоза, удерживая гибкий шланг гаечным ключом.

      Torque:
      без разрезной головки
      15 Н*м  { 155 кгс*см, 11 фунт-сила-футов }
      с разрезной головкой
      14 Н*м  { 143 кгс*см, 10 фунт-сила-футов }

      Note


      • Не допускайте изгиба и повреждения трубопровода тормозной системы.

      • Не допускайте попадания в трубопровод тормозной системы посторонних веществ, например, грязи или пыли.

      • Используйте динамометрический ключ с длиной рычага 250 мм (9,84 дюйма).

      • Данное значение момента затяжки действительно в случае, если разрезная головка установлена параллельно динамометрическому ключу.

    4. A017CF8E01

      Установите гибкий шланг заднего тормоза на кронштейн амортизатора и закрепите его болтом.

      Torque:
      19 Н*м  { 194 кгс*см, 14 фунт-сила-футов }

  2. ПРОКАЧАЙТЕ ТОРМОЗНУЮ СИСТЕМУ

    (см. стр. Click here).

  3. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО

    Torque:
    103 Н*м  { 1050 кгс*см, 76 фунт-сила-футов }
