ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ СНЯТИЕ


  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы. (см. стр. Click here)

  2. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей без интеллектуальной системы посадки и запуска)


    1. A017BKEE01

      Наклейте защитную клейкую ленту в местах, показанных на рисунке.

    2. С помощью съемника молдингов освободите 10 захватов и 8 фиксаторов, начиная с верхней части центральной облицовки панели управления в сборе.

      Note

      Не тяните за крышку отделения для хранения мелких предметов. Это может привести к повреждению.

    3. Отсоедините все разъемы и снимите центральную облицовку панели управления в сборе.

  3. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с интеллектуальной системой посадки и запуска)


    1. A017EABE01

      Наклейте защитную клейкую ленту в местах, показанных на рисунке.

    2. С помощью съемника молдингов освободите 10 захватов и 8 фиксаторов, начиная с верхней части центральной облицовки панели управления в сборе.

      Note

      Не тяните за крышку отделения для хранения мелких предметов. Это может привести к повреждению.

    3. Отсоедините все разъемы и снимите центральную облицовку панели управления в сборе.

  4. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ


    1. A017B6P

      Освободите 8 захватов и направляющую и снимите опорную накладку передней левой двери.

  5. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА


    1. A017G63

      Снимите фиксатор.

    2. Освободите фиксатор и захват и снимите боковую облицовочную накладку с левой стороны кожуха.

  6. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с системой кондиционирования с ручным управлением)


    1. A017BY3

      Выверните 2 болта <B>.

    2. Освободите 3 захвата и 10 фиксаторов.

    3. Отсоедините все разъемы.

    4. Отсоедините трос управления замком капота и снимите нижнюю отделочную накладку панели приборов.

  7. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с автоматической системой кондиционирования)


    1. A017EU2

      Выверните 2 болта <B>.

    2. Освободите 3 захвата и 10 фиксаторов.

    3. A017CWD

      Отсоедините все разъемы и снимите воздуховод аспиратора.

    4. Отсоедините трос управления замком капота и снимите нижнюю отделочную накладку панели приборов.

  8. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  9. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  10. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ


    1. A017B7A

      Освободите 3 захвата.

    2. Освободите 2 направляющие и снимите нижнюю крышку панели приборов № 2 в сборе.

  11. СНИМИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ


    1. A017F5K

      Выверните 2 болта <В> и 3 винта <F>.

    2. Освободите 4 захвата и 3 фиксатора.

    3. Отсоедините все разъемы и зажим и снимите нижнюю панель приборов в сборе.

  12. СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ КОНСОЛИ В СБОРЕ


    1. A017FDP

      Освободите 4 захвата и 4 фиксатора.

    2. Отсоедините разъем и снимите верхнюю облицовку панели пола.

  13. СНИМИТЕ ВОЗДУХОВОД ВЕЩЕВОГО ЯЩИКА № 2 В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей без задней системы кондиционирования)


    1. A017DWP

      Снимите воздуховод вещевого ящика в облицовке туннеля пола № 2, как показано на рисунке.

  14. СНИМИТЕ НИЖНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА


    1. Снимите нижний задний вещевой ящик в облицовке туннеля пола.

  15. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей без задней системы кондиционирования)


    1. A017E57

      Выверните 4 болта и 2 винта.

    2. A017G3R

      Освободите 6 зажимов и снимите вещевой ящик в облицовке туннеля пола в сборе.

  16. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с задней системой кондиционирования)


    1. A017C3F

      Выверните 4 болта и 2 винта.

    2. A017E8O

      Отсоедините разъем.

    3. Освободите 6 зажимов и снимите вещевой ящик в облицовке туннеля пола в сборе.

  17. СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1 (для моделей с левосторонним рулевым управлением)


    1. A017FLQ

      С помощью съемника фиксаторов освободите 2 фиксатора.

    2. Выверните 3 винта <F>.

    3. Освободите захвата и 2 направляющие и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

  18. СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1 (для моделей с правосторонним рулевым управлением)


    1. A017BG4

      С помощью съемника фиксаторов освободите фиксатор.

    2. Выверните 3 винта <F>.

    3. Освободите захвата и 2 направляющие и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

  19. СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2 (для моделей с левосторонним рулевым управлением)


    1. A017BSW

      С помощью съемника фиксаторов освободите фиксатор.

    2. Выверните 3 винта <F>.

    3. Освободите захвата и 2 направляющие и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

  20. СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2 (для моделей с правосторонним рулевым управлением)


    1. A017BQH

      С помощью съемника фиксаторов освободите фиксатор.

    2. Выверните 3 винта <F>.

    3. Освободите захвата и 2 направляющие и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

  21. СНИМИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ

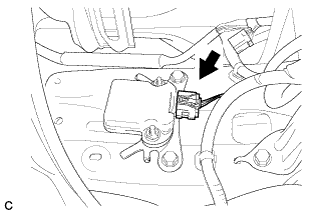

    1. A017CJUE01

      Отсоедините разъем от датчика замедления и рысканья.

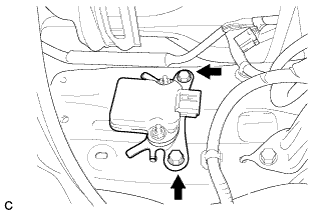

    2. A017DSN

      Выверните 2 болта и снимите датчик замедления и рысканья.

      Note

      Не отворачивайте установочные гайки.
