СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ, Diagnostic DTC:C1415, C1416

Код DTC Наименование DTC
C1415 Сбой выходного напряжения правого заднего датчика частоты вращения
C1416 Сбой выходного напряжения левого заднего датчика частоты вращения

ОПИСАНИЕ

Датчик частоты вращения определяет частоту вращения колеса и передает соответствующие сигналы в ЭБУ системы противоскольжения. Эти сигналы используются для управления АБС.

На роторах датчиков частоты вращения находятся ряды чередующихся магнитных полюсов N и S, и их магнитные поля изменяются при вращении роторов.

Каждый датчик частоты вращения определяет изменения магнитного поля и передает импульсный сигнал в ЭБУ системы противоскольжения.

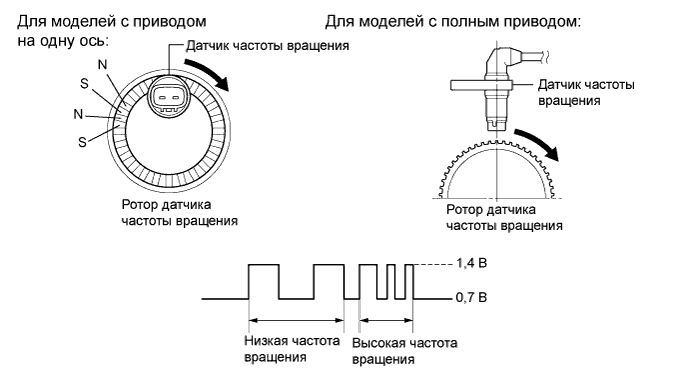

A017G51E01
Код DTC Условие обнаружения DTC Неисправный участок

C1415

C1416

При выполнении любого из следующих условий:


  1. Обрыв в сигнальной цепи датчика на неисправном участке регистрировался не менее 255 раз.

  2. На скорости автомобиля 20 км/час (12 миль в час) или выше в сигналах датчика колеса, работа которого нарушена, не менее 75 раз в течение 5 с регистрировался шум.

  3. На скорости автомобиля 10 км/час (6 миль в час) или выше в течение не менее 15 регистрировалось однократное появление шума при каждом обороте ротора.

  • Правый/левый задний датчик частоты вращения

  • Цепь датчика частоты вращения

  • Ротор датчика частоты вращения

  • Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)

Tech Tips


  • DTC C1415 указывает на неисправность правого заднего датчика частоты вращения.

  • DTC C1416 указывает на неисправность левого заднего датчика частоты вращения.

СХЕМА СОЕДИНЕНИЙ

См. DTC C1403 и C1404 (см. стр. Click here).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note

При замене блока управления рабочими цилиндрами тормозов выполните калибровку "нуля" датчика (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (НА НАЛИЧИЕ КРАТКОВРЕМЕННОГО РАЗМЫКАНИЯ)


    1. С помощью портативного диагностического прибора проверьте, нет ли кратковременных размыканий в жгуте проводов и разъеме, соответствующих DTC (см. стр. Click here).

      ABS / VSC / TRC:
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      RR Speed Open Обрыв в цепи правого заднего датчика частоты вращения / Error (ошибка) или Normal (нормальное состояние)

      Error: кратковременное прерывание

      Normal: нормальное состояние

      		 -
      RL Speed Open Обрыв в цепи левого заднего датчика частоты вращения / Error (ошибка) или Normal (нормальное состояние)

      Error: кратковременное прерывание

      Normal: нормальное состояние

      		 -
      OK
      Отсутствие кратковременных размыканий.

      Tech Tips

      Описанную выше проверку следует выполнять перед снятием датчика и отсоединением разъема.


    NG

    ПРОВЕРЬТЕ МОНТАЖ ЗАДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ Click here

    OK

  2. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЗАДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ)


    1. Выключите зажигание.

    2. Подсоедините портативный диагностический прибор к DLC3.

    3. Запустите двигатель.

    4. Выберите режим Data List портативного диагностического прибора (см. стр. Click here).

      ABS / VSC / TRC:
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      RR Wheel Speed Показания датчика частоты вращения правого заднего колеса / мин.: 0 км/час (0 миль в час), макс.: 326 км/час (202 мили в час) Действительная скорость колеса Та же скорость, что указывается на спидометре
      RL Wheel Speed Показания датчика частоты вращения левого заднего колеса / мин.: 0 км/час (0 миль в час), макс.: 326 км/час (202 мили в час) Действительная скорость колеса Та же скорость, что указывается на спидометре

    5. Убедитесь в отсутствии расхождения между показанием скорости на выходе датчика частоты вращения, отображаемым на дисплее портативного диагностического прибора, и значением скорости на спидометре во время движения автомобиля.

      Tech Tips

      На отображаемую скорость автомобиля влияют такие факторы, как размер, давление накачки и износ шин. Скорость, отображаемая на спидометре, имеет допустимую погрешность. Ее можно определить с помощью стенда проверки спидометра (откалиброванного динамометрического стенда). Подробная информация о проверке и допустимой погрешности приведена в справочной таблице (см. стр. Click here).

      OK
      Скорость автомобиля, определяемая датчиком частоты вращения и отображаемая на экране портативного диагностического прибора, совпадает с фактической скоростью автомобиля, измеренной с помощью стенда проверки спидометра (откалиброванного динамометрического стенда).

    NG

    ПРОВЕРЬТЕ МОНТАЖ ЗАДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ Click here

    OK

  3. СНОВА ПРОВЕРЬТЕ DTC


    1. Выключите зажигание.

    2. Удалите коды DTC (см. стр. Click here).

    3. Запустите двигатель.

    4. Совершите поездку на автомобиле со скоростью не менее 40 км/час (25 миль в час) длительностью 60 с или более.

    5. Проверьте, регистрируется ли тот же DTC (см. стр. Click here).

      Результат
      Результат Следующий шаг
      Коды DTC (C1415 и C1416) не выводятся А
      Коды DTC (C1415 и/или C1416) выводятся B

      Tech Tips

      Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, вернитесь к таблице и перейдите к следующему шагу (см. стр. Click here).


    B

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ Click here

    А

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (ИМИТАЦИЯ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТЕЙ) Click here

  4. ПРОВЕРЬТЕ МОНТАЖ ЗАДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ


    1. A017C9VE06

      Выключите зажигание.

    2. Проверьте монтаж датчика частоты вращения (для моделей с приводом на одну ось).

      OK
      Между датчиком и кулаком задней подвески отсутствует зазор.

    3. Проверьте монтаж датчика частоты вращения (для моделей с полным приводом).

      OK
      Между датчиком и кулаком задней подвески отсутствует зазор.
      Установочная гайка затянута должным образом.
      Крутящий момент
      8,5 Н*м (87 кгс*см, 75 фунт-сила-дюймов)
      Результат
      Результат Следующий шаг
      OK (для моделей с полным приводом) А
      OK (для моделей с приводом на одну ось) B
      NG (для моделей с приводом на одну ось) C
      NG (для моделей с полным приводом) D

    B

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРОВОД ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ) Click here

    C

    ПРАВИЛЬНО УСТАНОВИТЕ ЗАДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ (для моделей с приводом на одну ось) Click here

    D

    ПРАВИЛЬНО УСТАНОВИТЕ ЗАДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ (для моделей с полным приводом) Click here

    А

  5. ПРОВЕРЬТЕ НАКОНЕЧНИК ЗАДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ


    1. Снимите задний датчик частоты вращения (см. стр. Click here).

    2. Проверьте наконечник датчика частоты вращения.

      OK
      Отсутствие царапин, масла и посторонних частиц на наконечнике датчика.

      Note

      После очистки или замены проверьте сигнал датчика частоты вращения (см. стр. Click here).


    NG

    ОЧИСТИТЕ ИЛИ ЗАМЕНИТЕ ЗАДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

    OK

  6. ПРОВЕРЬТЕ РОТОР ЗАДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ


    1. Снимите ротор заднего датчика частоты вращения (см. стр. Click here).

    2. Проверьте ротор датчика частоты вращения.

      OK
      Отсутствие царапин, масла и посторонних частиц на роторе.
      Результат
      Результат Следующий шаг
      NG А
      OK B

      Note

      После очистки или замены проверьте сигнал датчика частоты вращения (см. стр. Click here).

      Tech Tips

      Если требуется заменить ротор заднего датчика частоты вращения, замените его вместе с задним приводным валом в сборе.


    B

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – ЗАДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ) Click here

    А

    ОЧИСТИТЕ ИЛИ ЗАМЕНИТЕ РОТОР ЗАДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

  7. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРОВОД ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)


    1. A017G3GE02

      Проверьте, не ослаблены ли фиксирующая и соединительная части разъема.

    2. Отсоедините провод датчика системы противоскольжения.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для правой стороны
      Контакты для подключения диагностического прибора Условие Заданные условия
      z10 ("A"-2) - z10 ("B"-1) Всегда Менее 1 Ом
      z10 ("A"-2) - z10 ("B"-2) Всегда 10 кОм или более
      z10 ("A"-2) - масса Всегда 10 кОм или более
      z10 ("A"-1) - z10 ("B"-2) Всегда Менее 1 Ом
      z10 ("A"-1) - z10 ("B"-1) Всегда 10 кОм или более
      z10 ("A"-1) - масса Всегда 10 кОм или более
      Для левой стороны
      Контакты для подключения диагностического прибора Условие Заданные условия
      z9 ("A"-2) - z9 ("B"-1) Всегда Менее 1 Ом
      z9 ("A"-2) - z9 ("B"-2) Всегда 10 кОм или более
      z9 ("A"-2) - масса Всегда 10 кОм или более
      z9 ("A"-1) - z9 ("B"-2) Всегда Менее 1 Ом
      z9 ("A"-1) - z9 ("B"-1) Всегда 10 кОм или более
      z9 ("A"-1) - масса Всегда 10 кОм или более

      Note

      После замены проверьте сигнал датчика частоты вращения (см. стр. Click here).


    NG

    ЗАМЕНИТЕ ПРОВОД ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

    OK

  8. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – ЗАДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ)


    1. A017CRVE03

      Установите задний датчик частоты вращения и ротор заднего датчика частоты вращения.

    2. Подсоедините провод датчика системы противоскольжения (для моделей с приводом на одну ось).

    3. Проверьте, не ослаблены ли фиксирующая и соединительная части разъема.

    4. Отсоедините разъем ЭБУ системы противоскольжения и разъем заднего датчика частоты вращения.

    5. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Справа для моделей с приводом на одну ось
      Контакты для подключения диагностического прибора Условие Заданные условия
      A24-17 (RR+) - z10-2 (RR+) Всегда Менее 1 Ом
      A24-17 (RR+) - масса Всегда 10 кОм или более
      A24-16 (RR-) - z10-1 (RR-) Всегда Менее 1 Ом
      A24-16 (RR-) - масса Всегда 10 кОм или более
      Справа для моделей с полным приводом
      Контакты для подключения диагностического прибора Условие Заданные условия
      A24-17 (RR+) - N22-1 (RR+) Всегда Менее 1 Ом
      A24-17 (RR+) - масса Всегда 10 кОм или более
      A24-16 (RR-) - N22-2 (RR-) Всегда Менее 1 Ом
      A24-16 (RR-) - масса Всегда 10 кОм или более
      Слева для моделей с приводом на одну ось
      Контакты для подключения диагностического прибора Условие Заданные условия
      A24-5 (RL+) - z9-2 (RL+) Всегда Менее 1 Ом
      A24-5 (RL+) - масса Всегда 10 кОм или более
      A24-4 (RL-) - z9-1 (RL-) Всегда Менее 1 Ом
      A24-4 (RL-) - масса Всегда 10 кОм или более
      Слева для моделей с полным приводом
      Контакты для подключения диагностического прибора Условие Заданные условия
      A24-5 (RL+) - O40-1 (RL+) Всегда Менее 1 Ом
      A24-5 (RL+) - масса Всегда 10 кОм или более
      A24-4 (RL-) - O40-2 (RL-) Всегда Менее 1 Ом
      A24-4 (RL-) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  9. ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (ВХОДНОЙ СИГНАЛ ДАТЧИКА)


    1. A017G2EE03

      Подсоедините разъем ЭБУ системы противоскольжения.

    2. Включите зажигание (IG).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Справа для моделей с приводом на одну ось
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      z10-2 (RR+) - масса Зажигание включено (IG) 8-14 В
      Справа для моделей с полным приводом
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      N22-1 (RR+) - масса Зажигание включено (IG) 8-14 В
      Слева для моделей с приводом на одну ось
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      z9-2 (RL+) - масса Зажигание включено (IG) 8-14 В
      Слева для моделей с полным приводом
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      O40-1 (RL+) - масса Зажигание включено (IG) 8-14 В
      Результат
      Результат Следующий шаг
      OK (для моделей с приводом на одну ось) А
      OK (для моделей с полным приводом) B
      NG C

      Note

      После замены проверьте сигнал датчика частоты вращения (см. стр. Click here).

      Tech Tips

      Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, вернитесь к таблице и перейдите к следующему шагу (см. стр. Click here).


    B

    ЗАМЕНИТЕ ЗАДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ (для моделей с полным приводом) Click here

    C

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ Click here

    А

    ЗАМЕНИТЕ ЗАДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ (для моделей с приводом на одну ось) Click here
