СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ, Diagnostic DTC:C1241

Код DTC Наименование DTC
C1241 Низкое напряжение питания

ОПИСАНИЕ

При обнаружении неисправности в цепи питания ЭБУ системы противоскольжения (в блоке управления рабочими цилиндрами тормозов в сборе) выводит этот код DTC и блокирует работу АБС, активируя аварийный режим.

Данный DTC регистрируется, когда напряжение на контакте IG1 отклоняется от условия регистрации DTC вследствие неисправности цепи источника питания или зарядной цепи, например, цепи аккумуляторной батареи или генератора и т.д.

Данный DTC отменяется, когда напряжение на контакте IG1 возвращается в норму.

Код DTC Условие обнаружения DTC Неисправный участок
C1241

При выполнении любого из следующих условий:


  1. При движении автомобиля на скорости 3 км/час (2 мили в час) или более напряжение на контакте IG1 составляет менее 9,5 В в течение 10 с и более.

  2. Когда реле электромагнитного клапана включено, и напряжение на контакте IG1 составляет менее 9,5 В, контакт реле разомкнут в течение 0,22 с или более.

  3. При напряжении на контакте IG1 не более 9,5 В питание датчика скорости автомобиля снижается в течение 60 с или более.

  4. При включении реле аварийного режима электродвигателя ABS после включения реле электродвигателя напряжение на контакте IG1 не превышает 9,5 В, и электродвигатель привода насоса блока управления остается выключенным в течение не менее 0,22 с.

  • Предохранитель ECU-IG № 2

  • Аккумуляторная батарея

  • Система зарядки

  • Цепь питания

  • Цепь внутреннего источника питания ЭБУ системы противоскольжения

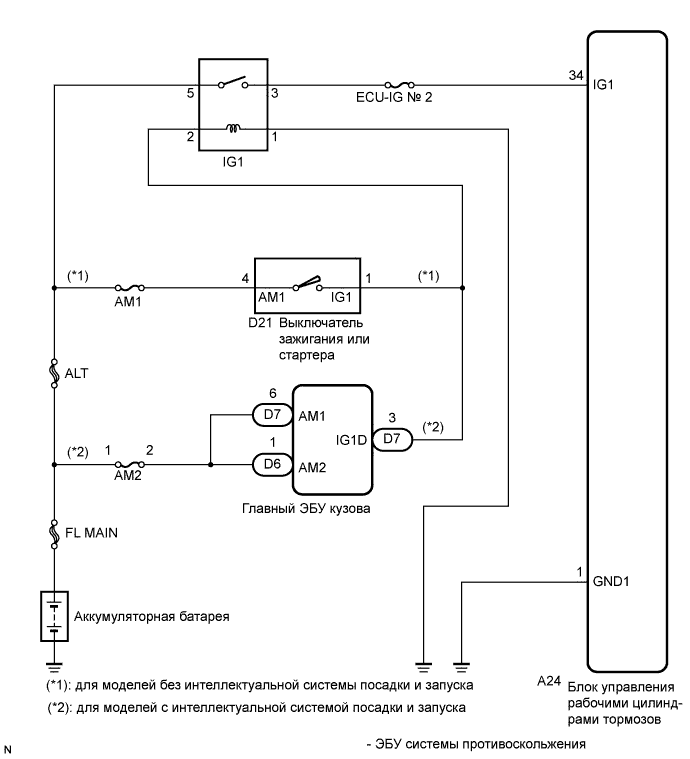

СХЕМА СОЕДИНЕНИЙ

A017DLQE03

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note

При замене блока управления рабочими цилиндрами тормозов выполните калибровку "нуля" датчика (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ ECU-IG № 2


    1. A017FBOE01

      Извлеките предохранитель ECU-IG № 2 из главного ЭБУ кузова (распределительный блок панели приборов).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Режим Заданные условия
      Предохранитель № 2 ECU-IG (7,5 А) Всегда Менее 1 Ом

    NG

    ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ № 2 ECU-IG

    OK

  2. ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ


    1. Установите предохранитель № 2 ECU-IG

    2. Проверьте напряжение аккумуляторной батареи.

      Номинальное напряжение
      11-14 В

    NG

    ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для моделей с 2GR-FE) Click here

    OK

  3. ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ IG1)


    1. A017EHAE43

      Проверьте, не ослаблены ли фиксирующая и соединительная части разъема.

    2. Отсоедините разъем ЭБУ системы противоскольжения.

    3. Включите зажигание (IG).

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      A24-34 (IG1) - масса Зажигание включено (IG) 11 - 14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ IG1)

    OK

  4. ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ GND1)


    1. A017EHAE41

      Выключите зажигание.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Режим Заданные условия
      A24-1 (GND1) - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ GND1)

    OK

  5. СНОВА ПРОВЕРЬТЕ DTC


    1. Подсоедините разъем ЭБУ системы противоскольжения.

    2. Сбросьте коды DTC (см. стр. Click here).

    3. Запустите двигатель.

    4. Совершите поездку на автомобиле со скоростью не менее 20 км/час (12 миль в час) длительностью 30 с или более.

    5. Проверьте, регистрируется ли тот же DTC (см. стр. Click here).

      Результат
      Результат Следующий шаг
      Выводится DTC (C1241) А
      Выводится DTC (C1241) B

      Tech Tips

      Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, вернитесь к таблице и перейдите к следующему шагу (см. стр. Click here).


    B

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ Click here

    А

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (ИМИТАЦИЯ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТЕЙ) Click here
