ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА (в багажном отделении) СНЯТИЕ


  1. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


    1. A017CPI

      Снимите панель полки багажного отделения в сборе.

  2. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 3 В СБОРЕ


    1. A017F31

      Освободите 2 направляющие и снимите панель полки багажного отделения № 3.

  3. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2 В СБОРЕ


    1. A017D36

      Освободите 2 направляющие и снимите панель полки багажного отделения № 2.

  4. СНИМИТЕ ЗАДНЮЮ КРЫШКУ В СБОРЕ (для моделей с задней крышкой)


    1. Снимите заднюю крышку в сборе.

  5. СНИМИТЕ ЛЕВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ


    1. A017BBU

      Освободите 2 фиксатора и снимите левую боковую накладку заднего сиденья.

  6. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A017BZVE01

      Снимите 2 фиксатора боковой облицовочной накладки полки багажного отделения и фиксатор.

    2. Снимите левую боковую облицовочную коробку полки багажного отделения, как показано на рисунке.

      A017G2A

  7. СНИМИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ


    1. A017EH1

      Освободите 2 фиксатора и снимите правую боковую накладку заднего сиденья.

  8. СНИМИТЕ ОПОРУ ДЕРЖАТЕЛЯ ДОМКРАТА

  9. СНИМИТЕ АМОРТИЗАТОР ДЕРЖАТЕЛЯ ДОМКРАТА (для моделей с левосторонним рулевым управлением)


    1. A017ENI

      Снимите амортизатор площадки для домкрата.

  10. СНИМИТЕ АМОРТИЗАТОР ДЕРЖАТЕЛЯ ДОМКРАТА (для моделей с правосторонним рулевым управлением)


    1. A017D41

      Снимите амортизатор площадки для домкрата.

  11. СНИМИТЕ ДОМКРАТ В СБОРЕ (для моделей с левосторонним рулевым управлением)


    1. A017EKS

      Снимите домкрат.

  12. СНИМИТЕ ДОМКРАТ В СБОРЕ (для моделей с правосторонним рулевым управлением)


    1. A017DSX

      Снимите домкрат.

  13. СНИМИТЕ ДЕРЖАТЕЛЬ ДОМКРАТА В СБОРЕ (для моделей с левосторонним рулевым управлением)


    1. A017EAS

      С помощью отвертки освободите 3 захвата и снимите площадку для домкрата в сборе.

  14. СНИМИТЕ ДЕРЖАТЕЛЬ ДОМКРАТА В СБОРЕ (для моделей с правосторонним рулевым управлением)


    1. A017D6R

      С помощью отвертки освободите 3 захвата и снимите площадку для домкрата в сборе.

  15. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A017FOPE01

      Снимите 2 фиксатора боковой облицовочной накладки полки багажного отделения и фиксатор.

    2. Снимите правую боковую облицовочную коробку полки багажного отделения, как показано на рисунке.

      A017E9B

  16. СНИМИТЕ ЗАДНИЙ КОВРИК


    1. A017F51

      Снимите задний коврик.

  17. СНИМИТЕ НАПОЛЬНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


    1. A017FMA

      Освободите 3 захвата.

    2. Отверните 2 гайки и снимите напольную панель полки багажного отделения в сборе.

  18. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ № 2 В СБОРЕ


    1. A017GAE

      Выверните болт и снимите замок ремня безопасности заднего сиденья № 2 в сборе.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

  19. ОТСОЕДИНИТЕ ЛЕВЫЙ ПОЯСНОЙ РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    1. A017F2F

      Выверните болт и отсоедините левый поясной ремень безопасности заднего сиденья в сборе.

  20. ОТСОЕДИНИТЕ ПРАВЫЙ ПОЯСНОЙ РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  21. СНИМИТЕ ЗАДНЕЕ СИДЕНЬЕ № 2 В СБОРЕ


    1. A017E5S

      Выверните 4 болта и снимите заднее сиденье № 2 в сборе.

  22. СНИМИТЕ ВНУТРЕННИЙ ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА

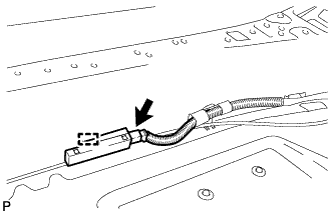

    1. A017E7P

      Расцепите зажим.

    2. Отсоедините разъем и снимите внутренний генератор электронного ключа.
