ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ПОСАДКИ И ЗАПУСКА, Diagnostic DTC:B2271

Код DTC Наименование DTC
B2271 Сбой контроля фиксации зажигания

ОПИСАНИЕ

Данный код DTC выводится при обнаружении такой неисправности, как обрыв цепи в плавком предохранителе AM2, обрыв или короткое замыкание в жгуте проводов между предохранителем и главным ЭБУ кузова, короткое замыкание в выходной цепи IG в главном ЭБУ кузова, короткое замыкание между главным ЭБУ кузова и реле, короткое замыкание в реле.

Tech Tips

Если главный ЭБУ кузова заменяется новым и подсоединяется отрицательный (-) вывод аккумуляторной батареи, источник питания переходит в режим IG-ON. При снятии и последующей установке аккумуляторной батареи восстанавливается режим источника питания, выбранный на момент снятия аккумуляторной батареи.

После замены главного ЭБУ кузова выполните процедуру регистрации для иммобилайзера двигателя.

№ DTC Условие обнаружения DTC Неисправный участок
B2271 Обрыв или короткое замыкание в цепи фиксации, цепи включения реле IG1 или цепи включения реле IG2 в главном ЭБУ кузова

  • Предохранитель AM2

  • Главный ЭБУ кузова (распределительный блок панели приборов)

  • Жгут проводов или разъем

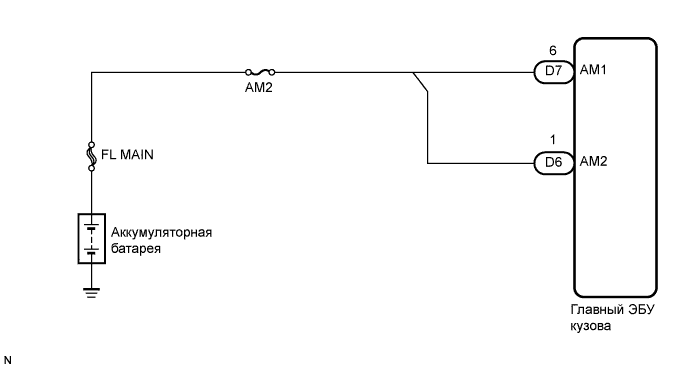

СХЕМА СОЕДИНЕНИЙ

A017BZ3E04

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC


    1. Удалите коды DTC (см. стр. Click here).

      Tech Tips

      Сбросьте все коды DTC и проверьте, возникнет ли та же самая неисправность через 6 секунд после включения зажигания (IG).

    2. Вновь проверьте коды DTC.

      OK
      Коды DTC не выводятся.

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА – АККУМУЛЯТОРНАЯ БАТАРЕЯ) Click here

    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ, ИСПОЛЬЗУЯ ПРИЗНАКИ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТЕЙ Click here

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

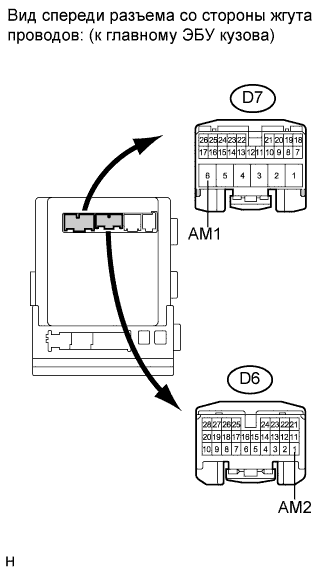

    1. A017D2UE03

      Отсоедините разъемы D6 и D7 ЭБУ.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Условие Заданные условия
      D7-6 (AM1) - масса Всегда 11 - 14 В
      D6-1 (AM2) - масса Всегда 11 - 14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ, ЛИБО ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ

    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)
