МАСЛЯНЫЙ РАДИАТОР ДВИГАТЕЛЯ СНЯТИЕ


  1. СНИМИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ


    1. A017ETJ

      Ослабьте гайку и отсоедините отрицательный вывод аккумуляторной батареи.

      CAUTION:

      После отсоединения провода подождите 90 секунд, чтобы исключить срабатывание подушки безопасности.

      Note

      После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

    2. Отверните гайку и отсоедините положительный вывод аккумуляторной батареи.

    3. Ослабьте гайку, выверните болт и снимите прижимную планку аккумуляторной батареи.

    4. Снимите аккумуляторную батарею и лоток аккумуляторной батареи.

  2. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА


    1. A017CN1

      Освободите 11 фиксаторов и снимите сальник впускного воздухопровода холодного воздуха.

  3. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 2


    1. A017D82

      Отсоедините 2 зажима электровакуумного клапана.

    2. Отсоедините 2 вакуумных шланга.

    3. Выверните 2 болта и снимите входной патрубок воздушного фильтра № 2.

  4. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 1


    1. A017C2Q

      Отсоедините 2 вакуумных шланга, выверните 2 болта и снимите входной патрубок воздушного фильтра № 1.

  5. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    1. A017BB9

      Отсоедините 3 вакуумных шланга.

    2. A017EZ4

      Ослабьте зажим шланга воздушного фильтра № 1.

    3. Отсоедините шланговые хомуты и снимите шланг вентиляции картера № 2.

    4. Отсоедините разъем датчика массового расхода воздуха.

    5. A017FXX

      Освободите 2 фиксатора и выверните 2 болта.

    6. Снимите крышку воздушного фильтра в сборе и фильтрующий элемент воздушного фильтра.

  6. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    1. A017BI0

      Выверните 3 болта, отсоедините шланг и разъем, и снимите корпус воздушного фильтра в сборе.

  7. СНИМИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ


    1. A017EFM

      Возьмитесь спереди за декоративную крышку V-образного двигателя и поднимите ее, чтобы отсоединить 2 передних фиксатора крышки. Продолжайте поднимать декоративную крышку V-образного двигателя, чтобы освободить задний фиксатор крышки, после чего снимите крышку.

      Note

      Попытка одновременно освободить задние и передние фиксаторы декоративной крышки V-образного двигателя может привести к ее поломке.

  8. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ В СБОРЕ


    1. A017FPR

      Выверните 2 болта и снимите правую заднюю защиту картера двигателя.

    2. A017FXN

      Выверните 2 болта и 2 винта, освободите 5 фиксаторов и снимите защиту картера двигателя.

  9. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1


    1. A017B8T

      Выверните 6 болтов, освободите 2 фиксатора и снимите защиту картера двигателя № 1.

  10. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 2


    1. A017CNJ

      Выверните 2 болта и снимите защиту картера двигателя № 2.

  11. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ


    1. Ослабьте пробку сливного крана радиатора.

      A017CW8E01

      Tech Tips

      Слейте охлаждающую жидкость в контейнер и утилизируйте ее в соответствии с местными требованиями.

    2. Снимите пробку радиатора с радиатора в сборе.

      Note

      Не снимайте пробку радиатора, пока двигатель и радиатор не остынут. Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.

    3. Ослабьте 2 пробки сливного крана блока цилиндров.

  12. СЛЕЙТЕ МОТОРНОЕ МАСЛО


    1. Снимите крышку маслоналивной горловины.

    2. Снимите пробку для слива масла и слейте масло в резервуар.

    3. Очистите пробку сливного отверстия масляного поддона.

    4. Установите пробку сливного отверстия масляного поддона вместе с новой прокладкой.

      Torque:
      40 Н*м  { 408 кгс*см, 30 фунт-сила-футов }

  13. ОТСОЕДИНИТЕ ПАТРУБОК РАДИАТОРА № 1


    1. A017EYO

      Отсоедините патрубок радиатора № 1 от радиатора.

  14. СНИМИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК СИСТЕМЫ ОХЛАЖДЕНИЯ В СБОРЕ


    1. A017F8BE01

      Отсоедините шланг [A].

    2. Выверните 2 болта [B] и снимите расширительный бачок системы охлаждения в сборе.

  15. СНИМИТЕ ТРУБКУ ЩУПА ПРОВЕРКИ УРОВНЯ МАСЛА № 2


    1. A017F23

      Извлеките щуп проверки уровня масла.

    2. Выверните болт и снимите направляющую № 2 щупа проверки уровня масла.

    3. A017D2Q

      Снимите кольцевые уплотнения с трубки щупа проверки уровня моторного масла № 2.

  16. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 2


    1. A017BMP

      Отсоедините разъем датчика состава топливовоздушной смеси и снимите зажим.

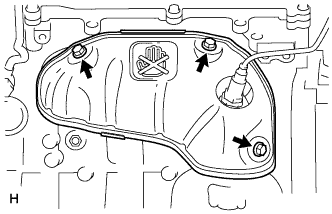

    2. A017C2H

      Выверните 3 болта и снимите теплозащитный экран выпускного коллектора № 2.

  17. СНИМИТЕ КАРДАННЫЙ ВАЛ В СБОРЕ (для моделей с полным приводом)


    1. A017FGM

      Нажмите и удерживайте нажатой педаль тормоза.

    2. При помощи шестигранного ключа на 6 мм ослабьте установочные болты шарнира на 1/2 оборота.

      Tech Tips

      Поместите кусочек ветоши в крышку карданного шарнира так, чтобы кожух не касался внутренней поверхности крышки карданного шарнира.

    3. A017FC7E01

      Нанесите метки на задний карданный вал и соединительный фланец задней ведущей шестерни в сборе.

    4. Отверните 4 гайки и снимите 4 болта и 4 шайбы.

    5. A017G71

      Выверните 4 болта и снимите 4 регулировочных шайбы.

    6. A017DKO

      С помощью латунного стержня и молотка снимите карданный вал с центральным подшипником в сборе.

    7. A017G8QE01

      Установите SST в раздаточную коробку для предотвращения утечки масла.

      SST
      09325-20010

  18. СНИМИТЕ ЗАДНЮЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ


    1. A017DZ8

      Выверните 2 болта и снимите 2 пружины сжатия.

    2. Отсоедините опору выпускной трубы и снимите заднюю выпускную трубу в сборе.

    3. Снимите прокладку с центральной выпускной трубы в сборе.

  19. СНИМИТЕ ЦЕНТРАЛЬНУЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ


    1. A017EM8

      Выверните 2 болта и снимите 2 пружины сжатия.

    2. Отсоедините 3 опоры выпускной трубы и снимите центральную выпускную трубу в сборе.

    3. Снимите прокладку с выпускной трубы № 3 в сборе.

  20. СНИМИТЕ ПЕРЕДНЮЮ ВЫПУСКНУЮ ТРУБУ № 3


    1. A017C8S

      Снимите 3 зажима и отсоедините разъем подогреваемого кислородного датчика (датчика 2 ряда 1).

    2. A017F2Y

      Выверните 2 болта, отверните 2 гайки и снимите приемную трубу № 3 в сборе.

    3. Снимите 2 прокладки с приемной трубы № 3 в сборе.

  21. СНИМИТЕ ПЕРЕДНЮЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ


    1. A017CJP

      Отсоедините разъем подогреваемого кислородного датчика (датчика 2 ряда 2).

    2. A017EQE

      Ослабьте болт.

    3. Отверните 2 гайки и снимите приемную трубу в сборе.

    4. Снимите прокладку с приемной трубы в сборе.

  22. СНИМИТЕ ОПОРУ КОЛЛЕКТОРА № 2


    1. A017BAW

      Выверните болт, отверните гайку и снимите опору коллектора № 2.

  23. СНИМИТЕ ЛЕВЫЙ ВЫПУСКНОЙ КОЛЛЕКТОР В СБОРЕ

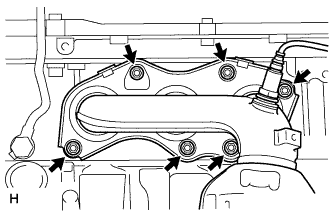

    1. A017EM9

      Отверните 6 гаек и снимите левый выпускной коллектор в сборе.

    2. Снимите прокладку.

  24. СНИМИТЕ МАСЛЯНЫЙ РАДИАТОР ДВИГАТЕЛЯ


    1. A017CAH

      Выверните болт, освободите 2 зажима и 4 фиксатора и отсоедините 2 перепускных шланга охлаждающей жидкости.

    2. A017E70

      Снимите болт-штуцер масляного радиатора, масляный радиатор и уплотнительное кольцо.
