ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОВЕРКА


  1. ПРОВЕРЬТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН В СБОРЕ

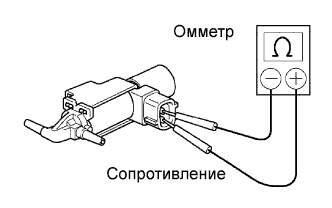

    1. A017DIYE02

      Проверьте работу электровакуумного клапана.


      1. Измерьте омметром сопротивление в соответствии со значениями, приведенными в таблице.

        Номинальное сопротивление
        Контакты для подключения диагностического прибора Состояние Заданные условия
        1 - 2 20°C (68°F) 37 - 44 Ом

        Если результат проверки не отвечает требованиям, замените электровакуумный клапан.

    2. Проверьте VSV на наличие короткого замыкания на массу.

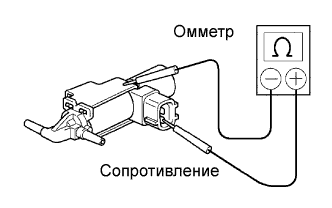

      1. A017FOIE03

        Измерьте омметром сопротивление в соответствии со значениями, приведенными в таблице.

        Номинальное сопротивление
        Контакты для подключения диагностического прибора Состояние Заданные условия
        1 - масса 20°C (68°F) 10 кОм или более
        2 - масса 20°C (68°F) 10 кОм или более

        Если результат проверки не отвечает требованиям, замените электровакуумный клапан.

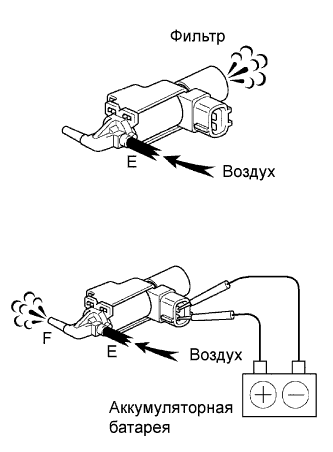

    3. A017EB1E01

      Проверьте работу электровакуумного клапана.


      1. Убедитесь, что воздух из канала Е поступает в фильтр.

      2. Подайте напряжение аккумуляторной батареи на контакты.

      3. Убедитесь, что воздух из патрубка E поступает в патрубок F.

        Если VSV не работает надлежащим образом, замените его.
