СИСТЕМА SFI, Diagnostic DTC:P2102, P2103

Код DTC Наименование DTC
P2102 Слабый ток в цепи двигателя привода дроссельной заслонки
P2103 Сильный ток в цепи двигателя привода дроссельной заслонки

ОПИСАНИЕ

Привод дроссельной заслонки открывает и закрывает дроссельную заслонку посредством системы шестерней и приводится в действие блоком ECM.

Угол поворота дроссельной заслонки определяется датчиком положения дроссельной заслонки, установленным на корпусе дроссельной заслонки. Сигнал датчика положения дроссельной заслонки по обратной связи поступает в ECM. Этот сигнал дает ECM возможность управлять двигателем привода дроссельной заслонки и контролировать угол поворота заслонки в соответствии с поступающими на ЕСМ командами.

Tech Tips

В данной электронной системе управления дроссельной заслонкой трос привода дроссельной заслонки не используется.

№ DTC Условие обнаружения DTC Неисправный участок
P2102

Условия (a) и (b) сохраняются в течение 2,0 секунд (логика диагностирования за 1 поездку):

(a) Скважность двигателя дроссельной заслонки превышает 80%

(b) Ток двигателя привода дроссельной заслонки не выше 0,5 А

  • Обрыв в цепи привода дроссельной заслонки

  • Привод дроссельной заслонки

  • ECM
P2103 Ток привода дроссельной заслонки более 7 A в течение 0,6 секунд (логика диагностирования за 1 поездку)

  • Короткое замыкание в цепи привода дроссельной заслонки

  • Привод дроссельной заслонки

  • Дроссельная заслонка

  • Корпус дроссельной заслонки

  • ECM

Функция работы в аварийном режиме

При регистрации одного из данных кодов DTC, а также других кодов, связанных с неисправностями электронной системы управления дроссельной заслонкой, ЕСМ переходит в аварийный режим работы. Во время работы в аварийном режиме ЕСМ отсекает подачу тока к двигателю дроссельной заслонки, и дроссельная заслонка возвращается в положение с углом 6° посредством возвратной пружины. Таким образом, для обеспечения движения автомобиля с минимальной скоростью ECM регулирует выходную мощность двигателя посредством управления впрыском топлива (прерывистое прекращение подачи топлива) и углом опережения зажигания в соответствии с углом поворота педали акселератора.

Если медленно нажать педаль акселератора, автомобиль будет медленно двигаться.

Аварийный режим работы продолжается до тех пор, пока не будет обнаружено нормальное состояние и пока зажигание не будет выключено.

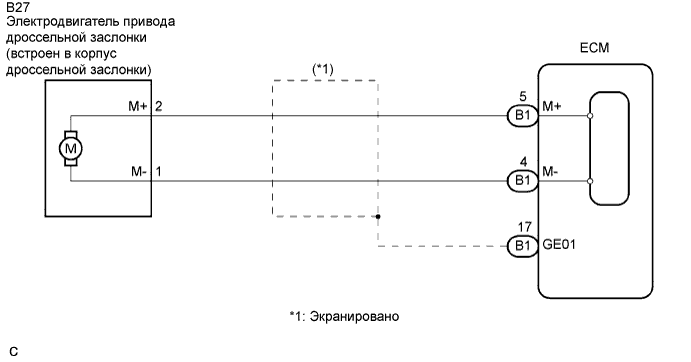

СХЕМА СОЕДИНЕНИЙ

A017FY5E09

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Tech Tips


  • С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей данные фиксированного набора параметров позволяют определить, двигался автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.

  • Значения тока двигателя дроссельной заслонки (Throttle Motor Current) и скважности двигателя дроссельной заслонки (Throttle Motor Open Duty / Throttle Motor Close Duty) можно считать с помощью портативного диагностического прибора. Тем не менее, при обнаружении неисправности электронной системы управления дроссельной заслонкой ECM прекращает подачу тока к приводу дроссельной заслонки.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ (СОПРОТИВЛЕНИЕ ДВИГАТЕЛЯ ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ)

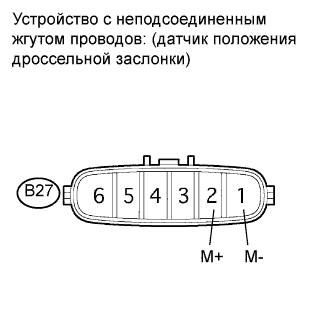

    1. A017DI6E06

      Отсоедините разъем корпуса дроссельной заслонки с электродвигателем.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Состояние Заданные условия
      B27-2 (M+) - B27-1 (M-) 20°C (68°F) 0,3 - 100 Ом

    3. Подсоедините разъем корпуса дроссельной заслонки с приводом в сборе.


    NG

    ЗАМЕНИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ Click here

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ - ECM)

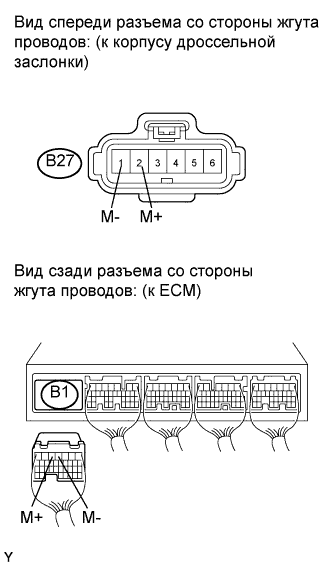

    1. A017FN9E02

      Отсоедините разъем корпуса дроссельной заслонки.

    2. Отсоедините разъем ЭБУ.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (при проверке на обрыв)
      Контакты для подключения диагностического прибора Условие Заданные условия
      B27-2 (M+) - B1-5 (M+) Всегда Менее 1 Ом
      B27-1 (M-) - B1-4 (M-) Всегда Менее 1 Ом
      Номинальное сопротивление (при проверке на короткое замыкание)
      Контакты для подключения диагностического прибора Условие Заданные условия
      B27-2 (M+) или B1-5 (M+) - масса Всегда 10 кОм или более
      B27-1 (M-) или B1-4 (M-) - масса Всегда 10 кОм или более

    4. Подсоедините разъем корпуса дроссельной заслонки.

    5. Подсоедините разъем ECM.


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ


    1. Убедитесь в отсутствии посторонних частиц между корпусом дроссельной заслонки и дроссельной заслонкой.

      OK
      Нормальное состояние

    NG

    УДАЛИТЕ ПОСТОРОННИЙ ПРЕДМЕТ И ОЧИСТИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ

    OK

  4. ПРОВЕРЬТЕ ДРОССЕЛЬНУЮ ЗАСЛОНКУ


    1. Убедитесь в плавном открывании и закрывании дроссельной заслонки.

      OK
      Дроссельная заслонка открывается и закрывается плавно.

    NG

    ЗАМЕНИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ Click here

    OK

    ЗАМЕНИТЕ ECM Click here
