СИСТЕМА SFI, Diagnostic DTC:P0443

Код DTC Наименование DTC
P0443 Цепь клапана управления продувкой системы улавливания паров топлива

ОПИСАНИЕ

Чтобы снизить выбросы углеводородов, пары топлива из топливного бака направляются через угольный адсорбер во впускной коллектор для последующего сжигания в цилиндрах.

ECM изменяет сигналы включения электровакуумного клапана продувки таким образом, чтобы количество выбросов углеводородов после прогрева двигателя соответствовало режиму движения (нагрузке на двигатель, скорости движения автомобиля, частоте вращения коленчатого вала и т.д.)

№ DTC Условие обнаружения DTC Неисправный участок
P0443

Выполняются следующие условия (a) и (b) (логика диагностирования за 1 поездку)

(a) Фактическое значение регулируемого параметра не совпадает с заданным в течение не менее 10 с.

(b) Зарегистрировано не менее 80 несовпадений фактического значения регулируемого параметра с заданным.

  • Обрыв или короткое замыкание в цепи электровакуумного клапана продувки

  • Электровакуумный клапан продувки

  • ECM

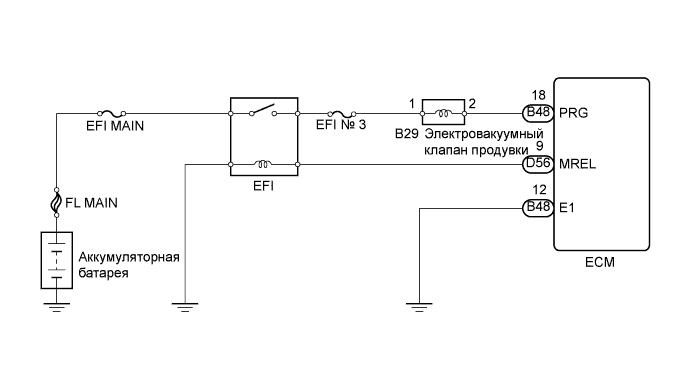

СХЕМА СОЕДИНЕНИЙ

A017BF6E16

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Tech Tips

С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей данные фиксированного набора параметров позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ)


    1. A017B3EE01

      Отсоедините вакуумный шланг от электровакуумного клапана продувки.

    2. Подсоедините портативный диагностический прибор к DLC3.

    3. Запустите двигатель и включите портативный диагностический прибор.

    4. Войдите в следующие меню: Power train / Engine and ECT / Active Test / Activate the VSV for Evap Control.

    5. Если для управления электровакуумным клапаном продувки используется портативный диагностический прибор, проверьте пальцем всасывание в канале электровакуумного клапана продувки.

      OK
      Режим работы прибора Заданные условия
      ON (ВКЛ) (электровакуумный клапан продувки включен) Палец присасывается к каналу электровакуумного клапана продувки.
      OFF (ВЫКЛ) (электровакуумный клапан продувки выключен) Палец не присасывается к каналу электровакуумного клапана продувки.

    6. Подсоедините разъем электровакуумного клапана продувки.


    NG

    ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (РАЗЪЕМ ЭЛЕКТРОВАКУУМНОГО КЛАПАНА ПРОДУВКИ) Click here

    OK

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ Click here

  2. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (РАЗЪЕМ ЭЛЕКТРОВАКУУМНОГО КЛАПАНА ПРОДУВКИ)

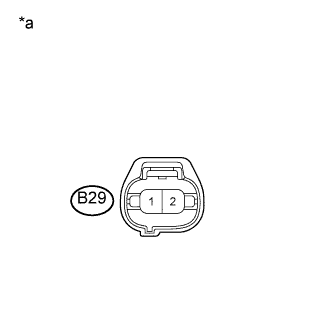

    1. A017DJIE03
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к электровакуумному клапану продувки)

      Отсоедините разъем электровакуумного клапана продувки (VSV).

    2. Включите зажигание (IG).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      B29-1 - масса Зажигание включено (IG) 11-14 В

    4. Подсоедините разъем электровакуумного клапана продувки.


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ПРЕДОХРАНИТЕЛЬ EFI № 3 - ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ)

    OK

  3. ПРОВЕРЬТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ


    1. Проверьте электровакуумный клапан продувки (см. стр. Click here).


    NG

    ЗАМЕНИТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ Click here

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM - ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ)


    1. Отсоедините разъем электровакуумного клапана продувки (VSV).

    2. Отсоедините разъем ЭБУ.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (проверьте на обрыв)
      Контакты для подключения диагностического прибора Условие Заданные условия
      B29-2 (электровакуумный клапан продувки) - B48-18 (PRG) Всегда Менее 1 Ом
      Номинальное сопротивление (проверьте на короткое замыкание)
      Контакты для подключения диагностического прибора Условие Заданные условия
      B29-2 (электровакуумный клапан продувки) или B48-18 (PRG) - масса Всегда 10 кОм или более

    4. Подсоедините разъем ECM.

    5. Подсоедините разъем электровакуумного клапана продувки.


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ECM – ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ)

    OK

    ЗАМЕНИТЕ ECM Click here
