СИСТЕМА SFI, Diagnostic DTC:P0110, P0112, P0113

Код DTC	Наименование DTC
P0110	Цепь датчика температуры воздуха на впуске
P0112	Низкий уровень сигнала на входе цепи датчика температуры воздуха на впуске
P0113	Высокий уровень сигнала на входе цепи датчика температуры воздуха на впуске

ОПИСАНИЕ

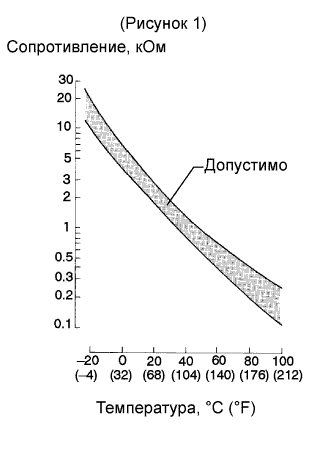

Датчик температуры воздуха на впуске, смонтированный на датчике массового расхода воздуха, контролирует температуру воздуха на впуске. В датчик температуры воздуха на впуске встроен термистор, сопротивление которого изменяется в зависимости от температуры воздуха на впуске. При понижении температуры воздуха на впуске сопротивление термистора увеличивается. Когда температура повышается, сопротивление падает. Данные колебания сопротивления передаются в ECM в качестве изменения напряжения (см. рис. 1).

На датчик температуры воздуха на впуске подается напряжение 5 В с контакта THA блока ECM через резистор R.

Резистор R и датчик температуры воздуха на впуске соединены последовательно. В результате изменения величины сопротивления датчика температуры воздуха на впуске, вызываемого изменением температуры воздуха на впуске, меняется напряжение на контакте THA. На основе этого сигнала ECM увеличивает объем впрыска топлива с целью улучшения ходовых качеств автомобиля при холодном двигателе.

Tech Tips

При регистрации любого из кодов DTC P0110, P0112 и P0113 блок ЕСМ переходит в аварийный режим работы. Во время работы в аварийном режиме ЕСМ принимает в расчет значение температуры воздуха на впуске, равное 20°C (68°F). Аварийный режим работы продолжается до тех пор, пока не будет обнаружено нормальное состояние.

№ DTC	Следующий шаг	Условие обнаружения DTC	Неисправный участок
P0110	Шаг 1	Обрыв или короткое замыкание в цепи датчика температуры воздуха на впуске в течение 0,5 с (логика диагностирования за 1 поездку)	Обрыв или короткое замыкание в цепи датчика температуры воздуха на впуске Датчик температуры воздуха на впуске (встроен в датчик массового расхода воздуха) ECM
P0112	Шаг 4	Короткое замыкание в цепи датчика температуры воздуха на впуске в течение 0,5 с (логика диагностирования за 1 поездку)	Короткое замыкание в цепи датчика температуры воздуха на впуске Датчик температуры воздуха на впуске (встроен в датчик массового расхода воздуха) ECM
P0113	Шаг 2	Обрыв в цепи датчика температуры воздуха на впуске в течение 0,5 с (логика диагностирования за 1 поездку)	Обрыв в цепи датчика температуры воздуха на впуске Датчик температуры воздуха на впуске (встроен в датчик массового расхода воздуха) ECM

Tech Tips

При регистрации одного из данных кодов DTC проверьте температуру воздуха на впуске, войдя в следующие меню портативного диагностического прибора: Powertrain / Engine and ECT / Data List / Intake Air.

Отображаемая температура	Неисправность
-40°C (-40°F)	Обрыв цепи
Не менее 140°C (284°F)	Короткое замыкание

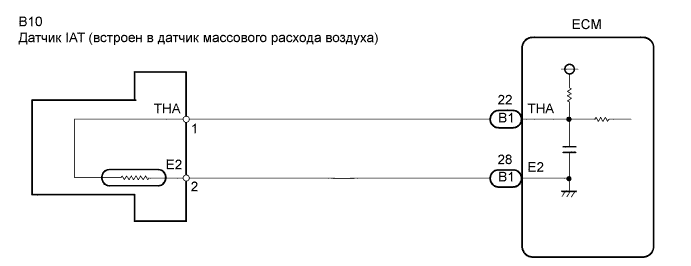

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Tech Tips

Если одновременно выводятся различные коды DTC, относящиеся к разным системам, контактом массы которых является контакт E2, возможно, имеется обрыв в цепи контакта E2.
С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей данные фиксированного набора параметров позволяют определить, двигался автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

ПОРЯДОК ВЫПОЛНЕНИЯ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ТЕМПЕРАТУРА ВОЗДУХА НА ВПУСКЕ)

Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Включите портативный диагностический прибор.
Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Intake Air.

Считайте значение, отображенное на диагностическом приборе.

Номинальное значение / Номинальный режим
Соответствует фактической температуре воздуха на впуске.

Результат

Отображаемая температура	Следующий шаг
-40°C (-40°F)	А
Не менее 140°C (284°F)	B
То же, что и фактическая температура воздуха на впуске.	C

Tech Tips

При наличии обрыва в данной цепи портативный диагностический прибор указывает температуру -40°C (-40°F).
При наличии короткого замыкания в данной цепи портативный диагностический прибор указывает температуру 140°C (284°F).

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПРОВЕРЬТЕ, НЕТ ЛИ КОРОТКОГО ЗАМЫКАНИЯ В ЖГУТЕ ПРОВОДОВ) Click here

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ Click here

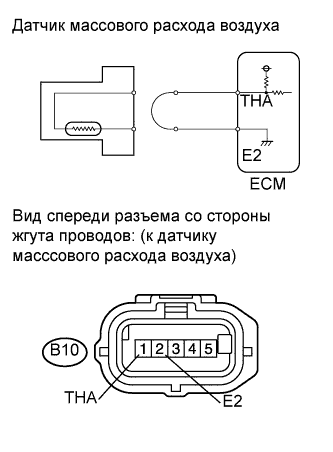

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ЖГУТЕ ПРОВОДОВ)
1. Убедитесь в надежности подсоединения датчика массового расхода воздуха.
2. Отсоедините разъем датчика массового расхода воздуха.
3. Соедините контакты THA и E2 разъема датчика массового расхода воздуха со стороны жгута проводов.
4. Подсоедините портативный диагностический прибор к DLC3.
5. Включите зажигание (IG).
6. Включите портативный диагностический прибор.
7. Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Intake Air.
8. Считайте значение, отображенное на диагностическом приборе.

  Номинальное значение / Номинальный режим

  Не менее 140°C (284°F)
9. Подсоедините разъем датчика массового расхода воздуха.
NG
СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ECM) Click here

OK

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА Click here

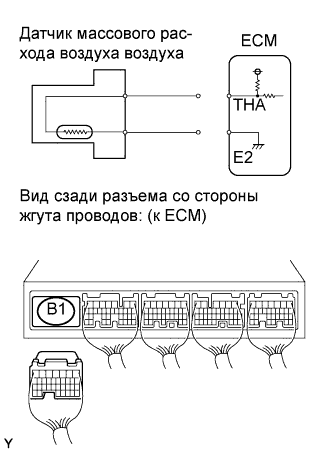

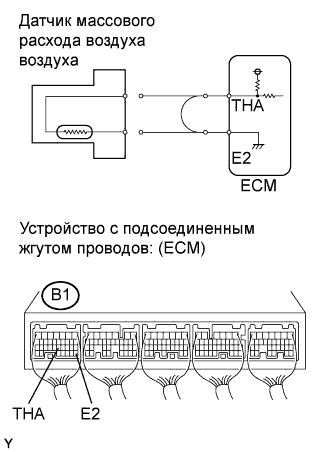

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ECM)
1. Проверьте надежность подключения ECM.
2. Отсоедините разъем датчика массового расхода воздуха.
3. Соедините контакты THA и E2 разъема ECM.

  Tech Tips

  Прежде чем приступить к проверке, осмотрите разъем ECM и проверьте контактное давление соединения.
4. Подсоедините портативный диагностический прибор к DLC3.
5. Включите зажигание (IG).
6. Включите портативный диагностический прибор.
7. Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Intake Air.
8. Считайте значение, отображаемое на диагностическом приборе.

  Номинальное значение / Номинальный режим

  Не менее 140°C (284°F)
9. Подсоедините разъем датчика массового расхода воздуха.
NG
ЗАМЕНИТЕ ECM Click here

OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

Номинальное значение / Номинальный режим
Не менее 140°C (284°F)

Номинальное значение / Номинальный режим
Не менее 140°C (284°F)

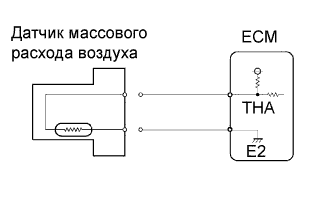

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПРОВЕРЬТЕ, НЕТ ЛИ КОРОТКОГО ЗАМЫКАНИЯ В ЖГУТЕ ПРОВОДОВ)

Отсоедините разъем датчика массового расхода воздуха.
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Включите портативный диагностический прибор.
Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Intake Air.
Считайте значение, отображаемое на диагностическом приборе.

Номинальное значение / Номинальный режим

-40°C (-40°F)
Подсоедините разъем датчика массового расхода воздуха.

Номинальное значение / Номинальный режим
-40°C (-40°F)

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПРОВЕРЬТЕ, НЕТ ЛИ КОРОТКОГО ЗАМЫКАНИЯ В ECM) Click here

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА Click here

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПРОВЕРЬТЕ, НЕТ ЛИ КОРОТКОГО ЗАМЫКАНИЯ В ECM)
1. Отсоедините разъем ЭБУ.
2. Подсоедините портативный диагностический прибор к DLC3.
3. Включите зажигание (IG).
4. Включите портативный диагностический прибор.
5. Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Intake Air.
6. Считайте значение, отображаемое на диагностическом приборе.

  Номинальное значение/Номинальный режим

  -40°C (-40°F)
7. Подсоедините разъем ECM.
NG
ЗАМЕНИТЕ ECM Click here

OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
