СИСТЕМА SFI, Diagnostic DTC:P0037, P0038, P0057, P0058, P102D, P105D

Код DTC Наименование DTC
P0037 Слабый ток в цепи управления подогревателем кислородного датчика (датчик 1 ряда 2)
P0038 Сильный ток в цепи управления подогревателем кислородного датчика (датчик 2 ряда 1)
P0057 Слабый ток в цепи управления подогревателем кислородного датчика (ряд 2, датчик 2)
P0058 Сильный ток в цепи управления подогревателем кислородного датчика (ряд 2, датчик 2)
P102D Характеристики цепи подогревателя датчика O2 (заедание во включенном положении датчика 2 ряда 1)
P105D Характеристики цепи подогревателя датчика O2 (заедание во включенном положении датчика 2 ряда 2)

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ОПИСАНИЕ

См. DTC P0136 (см. стр. Click here).

Tech Tips

При регистрации любого из следующих кодов блок ЕСМ переходит в аварийный режим работы. В аварийном режиме работы ЕСМ выключает подогреватель подогреваемого кислородного датчика. Аварийный режим работы продолжается до тех пор, пока зажигание не будет выключено.

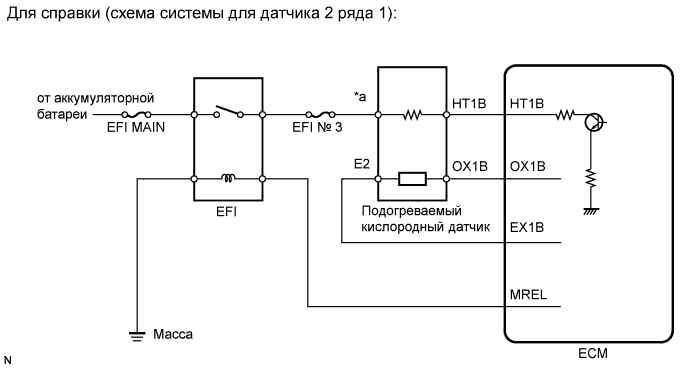

A017F30E05
№ DTC Условие обнаружения DTC Неисправный участок

P0037

P0057

 Ток подогревателя кислородного датчика составляет менее 0,3 A (логика диагностирования за 1 поездку)

  • Обрыв в цепи подогревателя подогреваемого кислородного датчика

  • Подогреватель подогреваемого кислородного датчика

  • ECM

P0038

P0058

 Ток подогревателя подогреваемого кислородного датчика превышает заданную величину, когда подогреватель работает (логика диагностирования за 1 поездку)

  • Короткое замыкание в цепи подогревателя подогреваемого кислородного датчика

  • Подогреватель подогреваемого кислородного датчика

  • ECM

P102D

P105D

 Ток подогревателя выше заданного уровня, когда подогреватель не работает (логика диагностирования за 1 поездку) ECM

СХЕМА СОЕДИНЕНИЙ

См. DTC P0136 (см. стр. Click here).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

Tech Tips


  • Рядом 1 считается ряд, содержащий цилиндр № 1*.

    *: Цилиндром № 1 считается цилиндр, который находится дальше всего от трансмиссии.

  • Рядом 2 считается ряд, в котором нет цилиндра № 1.

  • Датчиком 1 считается ближайший к двигателю датчик.

  • Датчиком 2 считается наиболее удаленный от двигателя датчик.

  • С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей данные фиксированного набора параметров позволяют определить, двигался автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (СОПРОТИВЛЕНИЕ ПОДОГРЕВАТЕЛЯ)


    1. A017CL3E23
      Обозначения на рисунке
      *1 Ряд 1
      *2 Ряд 2
      *a

      Устройство с неподсоединенным жгутом проводов

      (подогреваемый кислородный датчик)

      Отсоедините разъем подогреваемого кислородного датчика.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Ряд 1
      Подключение диагностического прибора Условие Заданные условия
      2 (HT1B) - 1 (+B) 20°C (68°F) 11 - 16 Ом
      2 (HT1B) - 3 (E2) Всегда 10 кОм или более
      Ряд 2
      Подключение диагностического прибора Условие Заданные условия
      1 (HT2B) - 2 (+B) 20°C (68°F) 11 - 16 Ом
      1 (HT2B) - 4 (E2) Всегда 10 кОм или более

    3. Подсоедините разъем подогреваемого кислородного датчика.


    NG

    ЗАМЕНИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК Click here

    OK

  2. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (КОНТАКТ +B ПОДОГРЕВАЕМОГО КИСЛОРОДНОГО ДАТЧИКА)

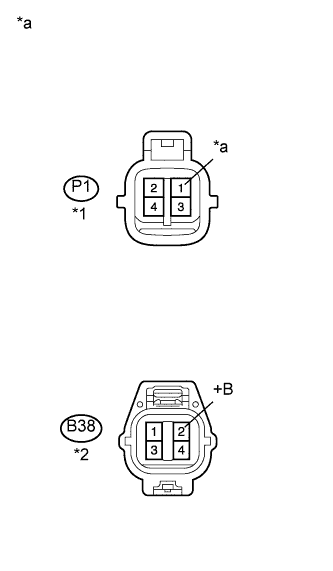

    1. A017CNVE11
      Обозначения на рисунке
      *1 Ряд 1
      *2 Ряд 2
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к подогреваемому кислородному датчику)

      Отсоедините разъем подогреваемого кислородного датчика.

    2. Включите зажигание (IG).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Ряд 1
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      P1-1 (+B) - масса Зажигание включено (IG) 11-14 В
      Ряд 2
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      B38-2 (+B) - масса Зажигание включено (IG) 11 - 14 В

    4. Подсоедините разъем подогреваемого кислородного датчика.


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РЕЛЕ EFI - ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК)

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК – ECM)


    1. Отсоедините разъем подогреваемого кислородного датчика.

    2. Отсоедините разъемы ECM.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (при проверке на обрыв)
      Ряд 1
      Подключение диагностического прибора Условие Заданные условия
      P1-2 (HT1B) - B47-12 (HT1B) Всегда Менее 1 Ом
      Ряд 2
      Подключение диагностического прибора Условие Заданные условия
      B38-1 (HT2B) - B47-13 (HT2B) Всегда Менее 1 Ом
      Номинальное сопротивление (при проверке на короткое замыкание)
      Ряд 1
      Подключение диагностического прибора Условие Заданные условия
      P1-2 (HT1B) или B47-12 (HT1B) - масса Всегда 10 кОм или более
      Ряд 2
      Подключение диагностического прибора Условие Заданные условия
      B38-1 (HT2B) или B47-13 (HT2B) - масса Всегда 10 кОм или более

    4. Подсоедините разъемы ECM.

    5. Подсоедините разъем подогреваемого кислородного датчика.


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК - ECM)

    OK

  4. ПРОВЕРЬТЕ, ВЫВОДИТСЯ ЛИ КОД DTC СНОВА


    1. Подсоедините портативный диагностический прибор к DLC3.

    2. Включите зажигание (IG).

    3. Включите портативный диагностический прибор.

    4. Сбросьте коды DTC (см. стр. Click here).

    5. Запустите двигатель и дайте ему поработать на холостом ходу не менее 5 мин.

    6. На неподвижном автомобиле нажмите педаль акселератора и поддерживайте частоту вращения коленчатого вала 3000 об/мин в течение 1 мин.

    7. Дайте двигателю не менее 5 мин поработать на холостом ходу.

    8. Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

    9. Считайте коды DTC.

      Результат
      Индикация (отображаемые коды DTC) Следующий шаг
      Коды не выводятся А
      P0037, P0038, P0057, P0058, P102D и/или P105D B

    B

    ЗАМЕНИТЕ ECM Click here

    А

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ Click here
