ЗАДНИЕ БЛОКИ ФОНАРЕЙ В СБОРЕ СНЯТИЕ


  1. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A017D4T

      Освободите 5 захватов, 3 фиксатора и направляющую, и снимите опорную накладку левой задней двери.

  2. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A017C1V

      Снимите уплотнитель обшивки проема левой задней двери.

  3. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  4. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  5. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


    1. A017CPI

      Снимите панель полки багажного отделения в сборе.

  6. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 3 В СБОРЕ


    1. A017F31

      Освободите 2 направляющие и снимите панель полки багажного отделения № 3.

  7. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2 В СБОРЕ


    1. A017D36

      Освободите 2 направляющие и снимите панель полки багажного отделения № 2.

  8. СНИМИТЕ ЗАДНЮЮ КРЫШКУ В СБОРЕ (для моделей с задней крышкой)


    1. Снимите заднюю крышку в сборе.

  9. СНИМИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 1 (для моделей без заднего сиденья № 2)


    1. A017CVI

      Освободите 3 фиксатора и 3 направляющие и снимите панель заднего пола № 1.

  10. СНИМИТЕ ЛЕВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ (для моделей с задним сиденьем № 2)


    1. A017BBU

      Освободите 2 фиксатора и снимите левую боковую накладку заднего сиденья.

  11. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A017BZVE01

      Снимите 2 фиксатора боковой облицовочной накладки полки багажного отделения и фиксатор.

    2. Снимите левую боковую облицовочную коробку полки багажного отделения, как показано на рисунке.

      A017G2A

  12. СНИМИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ (для моделей с задним сиденьем № 2)


    1. A017EH1

      Освободите 2 фиксатора и снимите правую боковую накладку заднего сиденья.

  13. СНИМИТЕ ОПОРУ ДЕРЖАТЕЛЯ ДОМКРАТА

  14. СНИМИТЕ АМОРТИЗАТОР ДЕРЖАТЕЛЯ ДОМКРАТА (для моделей с левосторонним рулевым управлением)


    1. A017ENI

      Снимите амортизатор площадки для домкрата.

  15. СНИМИТЕ АМОРТИЗАТОР ДЕРЖАТЕЛЯ ДОМКРАТА (для моделей с правосторонним рулевым управлением)


    1. A017D41

      Снимите амортизатор площадки для домкрата.

  16. СНИМИТЕ ДОМКРАТ В СБОРЕ (для моделей с левосторонним рулевым управлением)


    1. A017EKS

      Снимите домкрат.

  17. СНИМИТЕ ДОМКРАТ В СБОРЕ (для моделей с правосторонним рулевым управлением)


    1. A017DSX

      Снимите домкрат.

  18. СНИМИТЕ ДЕРЖАТЕЛЬ ДОМКРАТА В СБОРЕ (для моделей с левосторонним рулевым управлением)


    1. A017EAS

      С помощью отвертки освободите 3 захвата и снимите площадку для домкрата в сборе.

  19. СНИМИТЕ ДЕРЖАТЕЛЬ ДОМКРАТА В СБОРЕ (для моделей с правосторонним рулевым управлением)


    1. A017D6R

      С помощью отвертки освободите 3 захвата и снимите площадку для домкрата в сборе.

  20. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A017FOPE01

      Снимите 2 фиксатора боковой облицовочной накладки полки багажного отделения и фиксатор.

    2. Снимите правую боковую облицовочную коробку полки багажного отделения, как показано на рисунке.

      A017E9B

  21. СНИМИТЕ НАПОЛЬНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей без заднего сиденья № 2)


    1. A017G15

      Выверните 4 болта и отверните 4 гайки.

    2. Снимите напольную панель полки багажного отделения в сборе.

  22. СНИМИТЕ ЗАДНИЙ КОВРИК


    1. A017F51

      Снимите задний коврик.

  23. СНИМИТЕ НАПОЛЬНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с задним сиденьем № 2)


    1. A017FMA

      Освободите 3 захвата.

    2. Отверните 2 гайки и снимите напольную панель полки багажного отделения в сборе.

  24. СНИМИТЕ ЗАДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без заднего сиденья № 2)


    1. A017D8N

      Отверните 2 гайки и снимите напольную коробку полки багажного отделения.

  25. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ № 2 В СБОРЕ (для моделей с задним сиденьем № 2)


    1. A017GAE

      Выверните болт и снимите замок ремня безопасности заднего сиденья № 2 в сборе.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

  26. ОТСОЕДИНИТЕ ЛЕВЫЙ ПОЯСНОЙ РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с задним сиденьем № 2)


    1. A017F2F

      Выверните болт и отсоедините левый поясной ремень безопасности заднего сиденья в сборе.

  27. ОТСОЕДИНИТЕ ПРАВЫЙ ПОЯСНОЙ РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с задним сиденьем № 2)

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  28. СНИМИТЕ ЗАДНЕЕ СИДЕНЬЕ № 2 В СБОРЕ (для моделей с задним сиденьем № 2)


    1. A017E5S

      Выверните 4 болта и снимите заднее сиденье № 2 в сборе.

  29. СНИМИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА


    1. A017BSY

      Освободите 4 фиксатора и 4 захвата и снимите отделочную пластину заднего пола.

  30. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2


    1. A017FRQE01

      С помощью отвертки освободите 2 захвата и снимите левую боковую облицовочную накладку полки багажного отделения.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  31. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A017F36

      Выверните болт.

    2. A017B91

      Освободите 4 захвата и 3 направляющие и снимите левую боковую облицовку полки багажного отделения, как показано на рисунке.

  32. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ


    1. A017EO1

      Освободите 10 захватов и снимите левую боковую облицовочную накладку.

  33. СНИМИТЕ ЗАГЛУШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЛЕВОГО ЗАДНЕГО БЛОКА ФОНАРЕЙ


    1. A017EUZE01

      С помощью отвертки освободите 6 захватов и 2 направляющие и снимите заглушку технологического отверстия левого заднего блока фонарей.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  34. СНИМИТЕ ЗАДНИЙ РАЗЪЕМ ЭЛЕКТРИЧЕСКОГО ВВОДА В СБОРЕ


    1. Отсоедините разъем.

    2. A017G8M

      Освободите захват и снимите задний разъем электрического ввода в сборе.

  35. СНИМИТЕ КРЫШКУ ЗАДНЕЙ ШТЕПСЕЛЬНОЙ РОЗЕТКИ


    1. A017B0H

      Освободите 2 захвата и снимите крышку заднего электрического разъема.

  36. СНИМИТЕ ЗАДНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без функции дистанционного складывания)


    1. A017EYF

      Освободите 10 захватов и снимите облицовочную накладку полки багажного отделения.

  37. СНИМИТЕ ДЕРЖАТЕЛЬ ЛЕВОГО РЫЧАГА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ НАКЛОНОМ (для моделей с функцией дистанционного складывания)


    1. A017FIS

      Освободите 5 захватов и снимите держатель левого рычага дистанционного управления наклоном.

  38. СНИМИТЕ КАНАТНЫЙ КРЮК В СБОРЕ (с левой стороны)


    1. A017FLCE01

      Передняя сторона:


      1. При помощи отвертки освободите 2 захвата.

        Tech Tips

        Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

      2. Выверните болт и снимите канатный крюк в сборе.

    2. A017B9EE01

      Задняя сторона:


      1. При помощи отвертки освободите 2 захвата.

        Tech Tips

        Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

      2. Выверните болт и снимите канатный крюк в сборе.

  39. СНИМИТЕ БОКОВОЙ КРЮК ОБЛИЦОВКИ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2


    1. A017CPF

      Выверните винт и снимите боковой крюк облицовки полки багажного отделения № 2.

  40. СНИМИТЕ ЛЕВУЮ ПЕРЕДНЮЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A017C3ZE01

      С помощью отвертки освободите 4 захвата и снимите 2 левые передние боковые облицовочные накладки полки багажного отделения.

      Tech Tips

      Конец отвертки перед использованием следует изолировать клейкой лентой.

  41. ОТСОЕДИНИТЕ ЛЕВЫЙ РЕМЕНЬ ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ


    1. A017ETD

      Выверните болт и отсоедините наконечник для напольного крепления ремня безопасности заднего сиденья № 1.

  42. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


    1. Выверните 2 болта.

    2. Снимите 2 фиксатора.

    3. Освободите 7 захватов и 4 фиксатора и снимите левую боковую облицовочную панель полки багажного отделения.

      A017FE0

  43. СНИМИТЕ ЛЕВУЮ ВНУТРЕННЮЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ (для моделей без автоматизированной двери багажного отделения)


    1. Для моделей без заднего сиденья № 2:


      1. A017ES0

        Выверните болт.

      2. Освободите 5 фиксаторов и 2 направляющие и снимите внутреннюю левую боковую облицовку крыши в сборе.

    2. Для моделей с задним сиденьем № 2:


      1. A017DAD

        Освободите 2 захвата и 2 направляющие и снимите направляющую ремня безопасности заднего сиденья № 2.

      2. A017FTJ

        Выверните болт.

      3. Освободите 5 фиксаторов и 2 направляющие и снимите внутреннюю левую боковую облицовку крыши в сборе.

  44. СНИМИТЕ ЛЕВУЮ ВНУТРЕННЮЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ (для моделей с автоматизированной дверью багажного отделения)


    1. Для моделей без заднего сиденья № 2:


      1. A017E6D

        Выверните болт.

      2. Освободите 5 фиксаторов и 2 направляющие и снимите внутреннюю левую боковую облицовку крыши в сборе.

    2. Для моделей с задним сиденьем № 2:


      1. A017DAD

        Освободите 2 захвата и 2 направляющие и снимите направляющую ремня безопасности заднего сиденья № 2.

      2. A017EMC

        Выверните болт.

      3. Освободите 5 фиксаторов и 2 направляющие и снимите внутреннюю левую боковую облицовку крыши в сборе.

  45. СНИМИТЕ КРЫШКУ БОКОВОЙ ОБЛИЦОВКИ ЗАДНЕГО СИДЕНЬЯ (для моделей без задней системы кондиционирования)


    1. A017DMI

      Освободите 8 захватов и направляющую и снимите крышку боковой облицовки заднего сиденья.

  46. СНИМИТЕ КРЫШКУ БОКОВОЙ ОБЛИЦОВКИ ЗАДНЕГО СИДЕНЬЯ (для моделей с задней системой кондиционирования)


    1. A017FP0

      Выверните винт.

    2. Освободите 6 захватов и направляющую и снимите крышку боковой облицовки заднего сиденья.

  47. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  48. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  49. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ (для моделей без задней системы кондиционирования)


    1. A017CSI

      Освободите 4 захвата и снимите правую боковую облицовочную накладку.

  50. СНИМИТЕ ДАТЧИК ТЕМПЕРАТУРЫ В ЗАДНЕЙ ЧАСТИ САЛОНА (для моделей с задней системой кондиционирования)


    1. A017B3P

      Освободите 4 захвата и снимите датчик температуры в задней части салона.

    2. Отсоедините разъем.

  51. СНИМИТЕ ЗАГЛУШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПРАВОГО ЗАДНЕГО БЛОКА ФОНАРЕЙ


    1. A017BZ2E01

      С помощью отвертки освободите 6 захватов и 2 направляющие и снимите заглушку технологического отверстия правого заднего блока фонарей.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  52. СНИМИТЕ КАНАТНЫЙ КРЮК В СБОРЕ (с правой стороны)

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  53. СНИМИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1

    Tech Tips

    Выполните такую же операцию для защелки облицовки багажного отделения № 1 и бокового крюка облицовки полки багажного отделения № 2.

  54. СНИМИТЕ ПРАВУЮ ПЕРЕДНЮЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  55. ОТСОЕДИНИТЕ ПРАВЫЙ ЗАДНИЙ РЕМЕНЬ № 1 С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  56. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


    1. Выверните 3 болта.

    2. Снимите 2 фиксатора.

    3. Освободите 7 захватов и 4 фиксатора, и снимите правую боковую облицовочную панель полки багажного отделения в сборе.

      A017FTC

  57. СНИМИТЕ ПРАВУЮ БОКОВУЮ ВНУТРЕННЮЮ ОБЛИЦОВКУ КРЫШИ (для моделей без заднего сиденья № 2)

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  58. СНИМИТЕ ПРАВУЮ ВНУТРЕННЮЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ (для моделей с задним сиденьем № 2)

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  59. СНИМИТЕ БРЫЗГОВИК ЛЕВОЙ ЗАДНЕЙ БОКОВОЙ ПАНЕЛИ (для моделей с брызговиком заднего крыла)


    1. A017G26E01

      Выверните винт (A).

    2. С помощью шестигранной головки на 4 мм выверните 6 винтов (B).

  60. СНИМИТЕ БРЫЗГОВИК ПРАВОЙ ЗАДНЕЙ БОКОВОЙ ПАНЕЛИ (для моделей с брызговиком заднего крыла)

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  61. СНИМИТЕ ЗАДНИЙ БАМПЕР В СБОРЕ (для моделей с брызговиком заднего крыла)


    1. A017C6WE01

      Наклейте вокруг заднего бампера в сборе защитную клейкую ленту.

    2. A017DD5

      Снимите 5 фиксаторов и выверните 6 винтов и 2 болта.

    3. A017FCE

      Освободите 8 захватов и отсоедините задний бампер в сборе.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

    4. Снимите задний бампер в сборе.

  62. СНИМИТЕ ЗАДНИЙ БАМПЕР В СБОРЕ (для моделей с задними противотуманными фонарями)


    1. A017D7HE01

      Наклейте вокруг заднего бампера в сборе защитную клейкую ленту.

    2. A017CR0

      Снимите 5 фиксаторов и выверните 8 винтов и 2 болта.

    3. A017GBV

      Освободите 8 захватов и отсоедините задний бампер в сборе.

      Tech Tips

      Порядок выполнения работ одинаков для правой и левой стороны.

    4. Отсоедините разъем заднего противотуманного фонаря и снимите задний бампер в сборе.

  63. СНИМИТЕ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ


    1. A017BPF

      Отсоедините разъемы.

    2. Отверните 2 гайки.

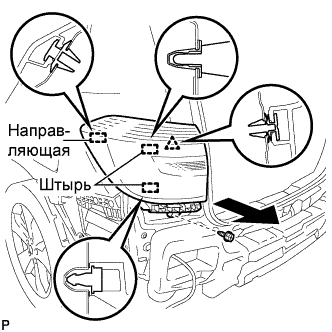

    3. A017C55E01

      Выверните винт.

    4. Освободив фиксатор, 2 штифта и направляющую, снимите задний блок фонарей в сборе.
