СИСТЕМА ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ (для моделей без интеллектуальной системы посадки и запуска) Цепь диагностики

ОПИСАНИЕ

Эта цепь используется для считывания кодов DTC, регистрируемых портативным диагностическим прибором в ЭБУ электронного ключа зажигания.

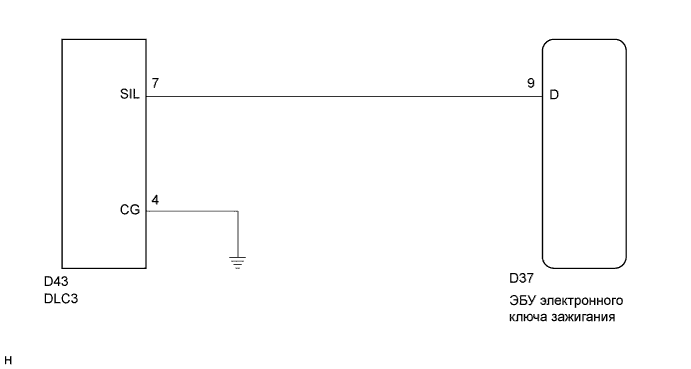

СХЕМА СОЕДИНЕНИЙ

A017FI2E05

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note

В случае замены ЭБУ электронного ключа зажигания зарегистрируйте ключ и идентификатор связи ЭБУ.

ПОРЯДОК ВЫПОЛНЕНИЯ

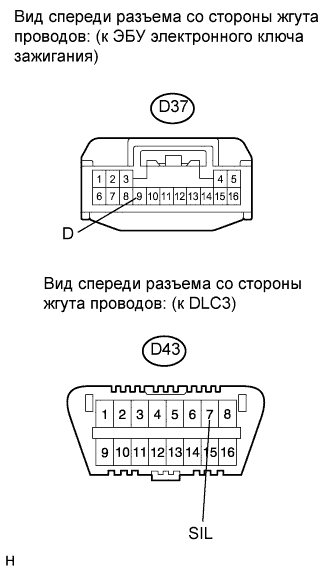

  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ – DLC3)


    1. A017BXRE03

      Отсоедините разъем ЭБУ электронного ключа зажигания.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Режим Заданные условия
      D37-9 (D) - D43-7 (SIL) Всегда Менее 1 Ом
      D37-9 (D) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

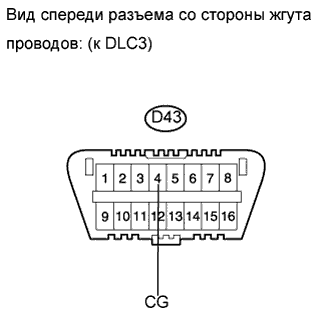

  2. ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (DLC3 - МАССА)


    1. A017CLNE04

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      D43-4 (CG) - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ
