УЛЬТРАЗВУКОВОЙ ДАТЧИК (задний) УСТАНОВКА


  1. УСТАНОВИТЕ ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 2 (для углового датчика)


    1. A01CC8IE01
      Обозначения на рисунке
      *a Шпоночный паз
      *b Прорезь

      Установите держатель ультразвукового датчика № 2 на задний бампер в сборе и введите в зацепление 4 захвата.

      Tech Tips


      • При установке держателя совместите паз и прорезь, как показано на рисунке.

      • На рисунке показана правая сторона. Ориентация с правой стороны противоположна ориентации с левой стороны.

  2. УСТАНОВИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (для углового датчика)


    1. Для левой стороны:


      1. A01CCTM

        Закрепите захват и установите фиксатор ультразвукового датчика № 1.

    2. Закрепите 2 захвата и установите ультразвуковой датчик № 1 в держатель ультразвукового датчика № 2.

      Tech Tips

      Ориентация с правой стороны противоположна ориентации с левой стороны.

    3. Подсоедините разъем.

    4. Для левой стороны:


      1. Введите зажим в зацепление.

  3. УСТАНОВИТЕ ДЕРЖАТЕЛЬ УЛЬТРАЗВУКОВОГО ДАТЧИКА № 3 (для заднего датчика)

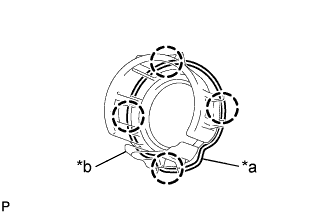

    1. A01CBJEE01
      Обозначения на рисунке
      *a Шпоночный паз
      *b Прорезь

      Установите держатель ультразвукового датчика № 3 на задний бампер в сборе и введите в зацепление 4 захвата.

      Tech Tips

      При установке держателя совместите паз и прорезь, как показано на рисунке.

  4. УСТАНОВИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (для заднего датчика)


    1. Закрепите 2 захвата и установите ультразвуковой датчик № 1 в держатель ультразвукового датчика № 3.

    2. Подсоедините разъем.

  5. УСТАНОВИТЕ ЗАДНИЙ БАМПЕР В СБОРЕ

    (см. стр. Click here).
