СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA ПРОВЕРКА РАБОТЫ СИСТЕМЫ


  1. САМОДИАГНОСТИКА (ПЕРВОНАЧАЛЬНАЯ ПРОВЕРКА)

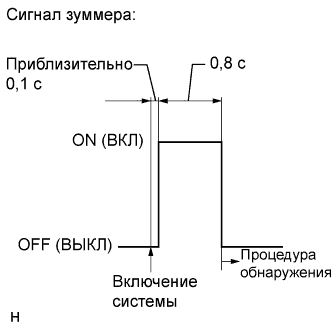

    A01CANZE06

    1. Включите зажигание (IG).

    2. Установите главный выключатель системы ультразвуковой локации в выключенное положение (выключите сенсорную систему помощи при парковке Toyota) или убедитесь, что главный выключатель системы ультразвуковой локации находится в выключенном положении.

    3. Выключите зажигание.

    4. Включите зажигание (IG).

    5. Установите главный выключатель системы ультразвуковой локации во включенное положение (включите сенсорную систему помощи при парковке Toyota) и убедитесь, что происходит следующее:

      1) Приблизительно через 0,1 с примерно на 0,8 с включается зуммер.

      2) Система начинает работу в режиме распознавания.

      Tech Tips


      • Во время первоначальной проверки происходит обнаружение неисправностей, и распознавание препятствий не осуществляется.

      • В режиме распознавания происходит распознавание препятствий и обнаружение неисправностей.

      • Если в цепи датчика возникает обрыв, либо работа датчика нарушается вследствие обледенения или попадания на него воды, на мультиинформационном дисплее отображается сообщение о неисправности, и зуммер подает звуковой сигнал.

      • При установке выключателя зажигания в состояние ON (ВКЛ) (IG) во время нахождения главного выключателя системы ультразвуковой локации во включенном положении зуммер не подает звукового сигнала даже несмотря на то, что регистрация неисправностей производится.

  2. СООБЩЕНИЕ О НЕИСПРАВНОСТИ (НА МУЛЬТИИНФОРМАЦИОННОМ ДИСПЛЕЕ)


    1. Индикация обрыва цепи


      1. Если между ультразвуковым датчиком и ЭБУ предупреждения о недопустимой дистанции возникает обрыв, либо датчик становится неисправным, на дисплее отображается сообщение о неисправности, как показано на рисунке.

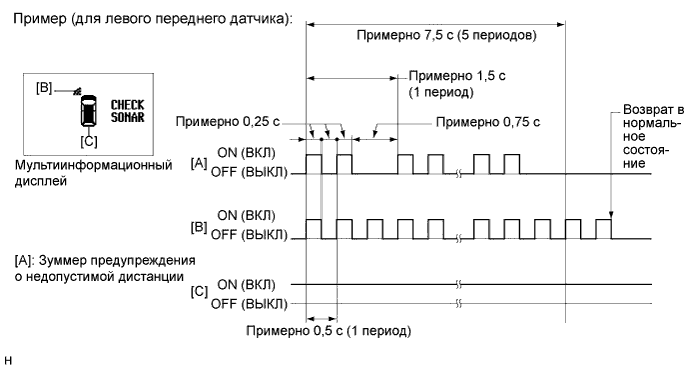

        A01CBVWE01

        Tech Tips


        • В примере показана индикация обрыва в цепи ультразвукового датчика (левого переднего).

        • В случае обрыва в цепи датчика проверьте DTC и выполните поиск неисправностей в соответствии с порядком проверки (см. стр. Click here).

    2. Индикация обледенения


      1. Если какой-либо датчик закрыт посторонним материалом, например, грязью или снегом, он указывается на дисплее, как показано на рисунке.

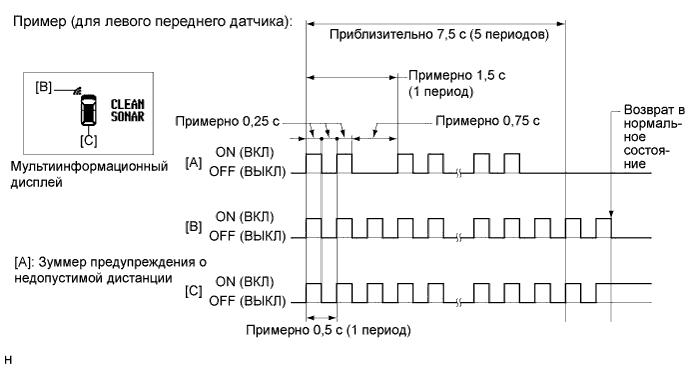

        A01CGJTE01

        Tech Tips


        • Показанный пример соответствует случаю, когда ультразвуковой датчик (передний левый) закрыт посторонним материалом.

        • Если отображается сообщение "CLEAN SONAR" (датчик системы ультразвуковой локации), см. "Индикация обледенения функцией самодиагностики" в таблице признаков неисправностей и выполните соответствующую проверку (стр. Click here).

  3. СООБЩЕНИЕ О НЕИСПРАВНОСТИ (НА МНОГОФУНКЦИОНАЛЬНОМ ДИСПЛЕЕ)


    1. Обрыв в цепи ультразвукового датчика:


      1. Если между ультразвуковым датчиком и ЭБУ предупреждения о недопустимой дистанции возникает обрыв, либо датчик становится неисправным, на дисплее отображается сообщение о неисправности, как показано на рисунке.

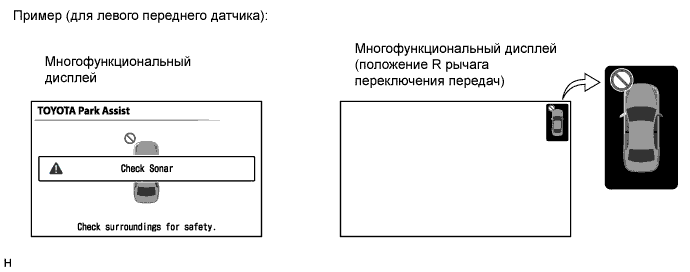

        A01CBDWE03

        Tech Tips


        • В этом примере показана индикация обрыва в цепи ультразвукового датчика (левого переднего).

        • Если в цепи датчика имеется обрыв, обратитесь к пункту "Индикация обрыва во время самодиагностики" таблицы признаков неисправностей, чтобы проверить цепь.

    2. Обмерзание ультразвукового датчика:


      1. Если какой-либо датчик закрыт посторонним материалом, например, грязью или снегом, он указывается на дисплее, как показано на рисунке.

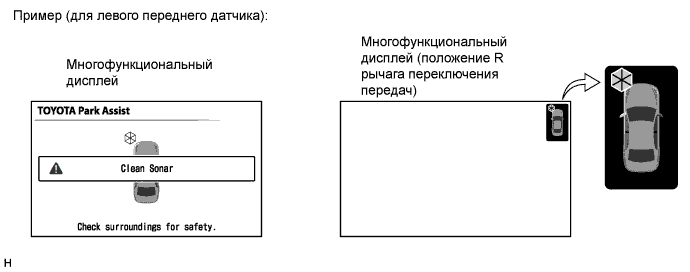

        A01CE49E03

        Tech Tips


        • Показанный пример соответствует случаю, когда ультразвуковой датчик (передний левый) закрыт посторонним материалом.

        • Если отображается сообщение "Clean Sonar" (очистите ультразвуковой датчик), для восстановления нормальной работы датчика необходимо очистить его от постороннего материала.

  4. ИЗМЕРЕНИЕ РАСПОЗНАВАЕМОЙ ДИСТАНЦИИ И ПРОВЕРКА ДИСПЛЕЯ


    1. Измерение дистанции распознавания:

      Note

      Обеспечьте неподвижность автомобиля, надежно включив стояночный тормоз.


      1. Включите зажигание (IG).

      2. Переведите рычаг переключения передач в положение R для проверки ультразвуковых датчиков.

    2. Установите главный выключатель системы ультразвуковой локации в положение ON (ВКЛ).

    3. Перемещая шест диаметром 60 мм (2,4 дюйма) вблизи каждого датчика, определите распознаваемые дистанции датчиков.

      Note

      Данные дистанции рассчитаны для объекта, представляющего собой шест диаметром 60 мм (2,4 дюйма), располагающийся параллельно или перпендикулярно поверхности грунта. Распознаваемые дистанции зависят от метода измерения и типа препятствия (например, стен).

      Tech Tips

      Для перемещения шеста следует пригласить помощника.

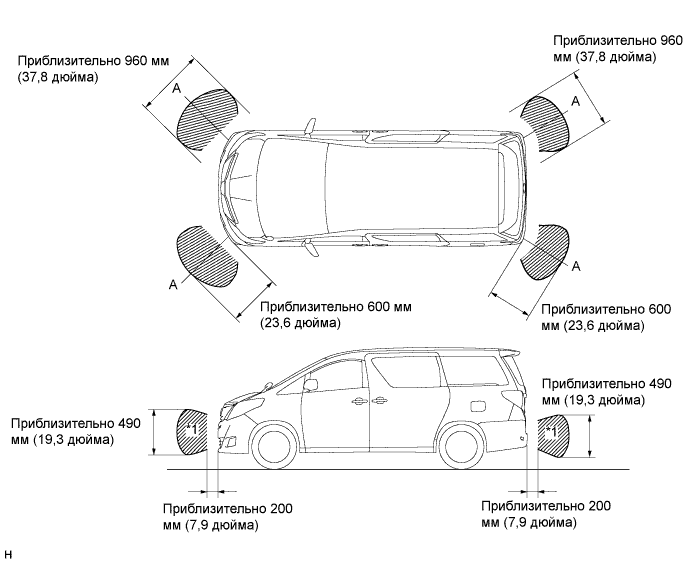

      1. Ультразвуковая локация

        A01CCW5E01

        Note

        Заштрихованная зона распознаваемых дистанций ультразвукового датчика № 1 на виде сборку (с отметкой *1) представляет собой сечение по линиям A распознаваемых дистанций на виде сверху. Заштрихованная зона (обозначенная *1) не отражает весь диапазон распознаваемых дистанций на виде сбоку.

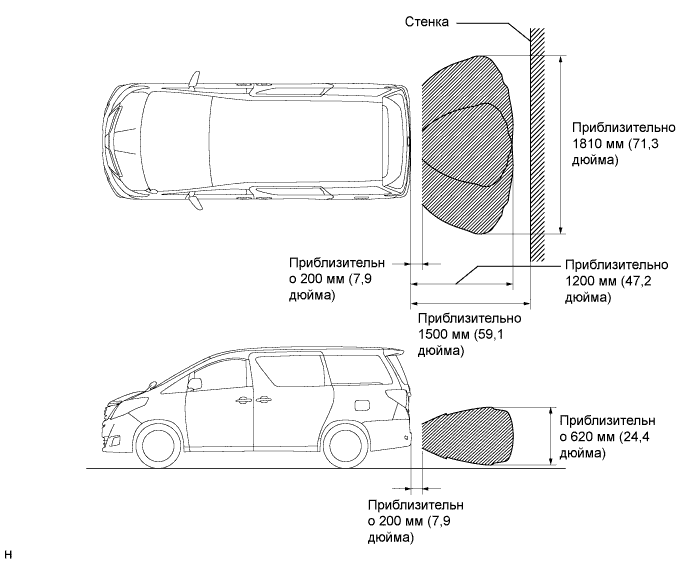

      2. Задний ультразвуковой локатор

        A01CDHAE01

    4. Проверьте, отображаются ли предупреждающие сообщения, и включается ли зуммер, когда ультразвуковые датчики (передний угловой датчик ультразвукового локатора) обнаруживают препятствие.

      Условия работы
      Выключатель зажигания Главный выключатель системы ультразвуковой локации Положение рычага переключения передач Скорость автомобиля
      Вкл (IG) Вкл В любом положении, кроме P

      • Менее приблизительно 15 км/час (9,3 мили в час), если скорость увеличивается

      • Менее приблизительно 10 км/час (6,2 мили в час), если скорость уменьшается

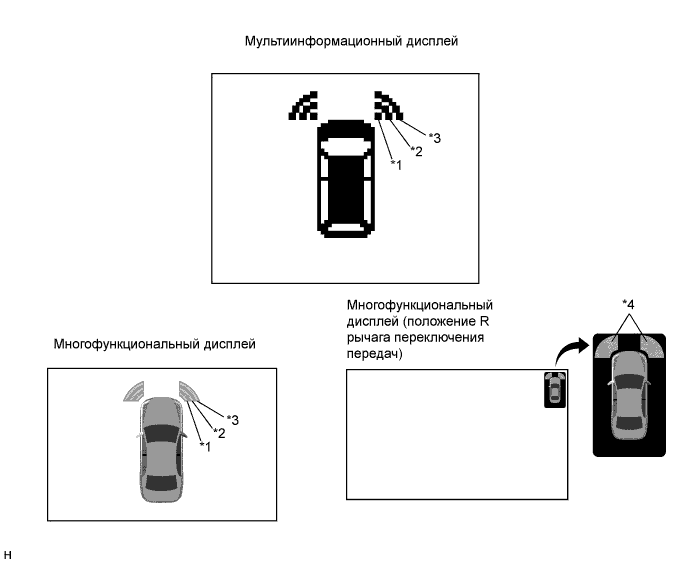

      A01CCP2E02

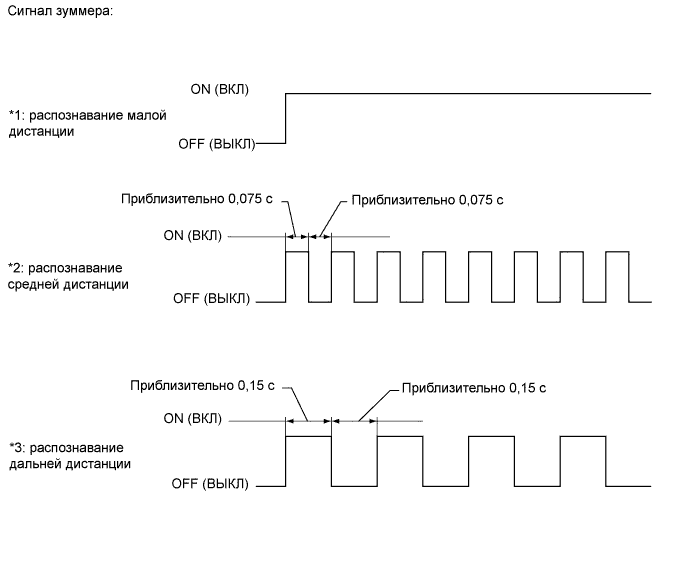

      A01CEPZE14

      *5: Проверяется, когда рычаг переключения передач находится в каком-либо положении, кроме P и R.

      Tech Tips

      Для измерения дистанции используются ультразвуковые волны, поэтому дальность обнаружения может изменяться в зависимости от температуры окружающего воздуха.

    5. Проверьте, отображаются ли предупреждающие сообщения, и включается ли зуммер, когда ультразвуковые датчики (задние угловые) обнаруживают препятствие.

      6. Условия работы
      Выключатель зажигания Главный выключатель системы ультразвуковой локации Положение рычага переключения передач Скорость автомобиля
      Вкл (IG) Вкл R -

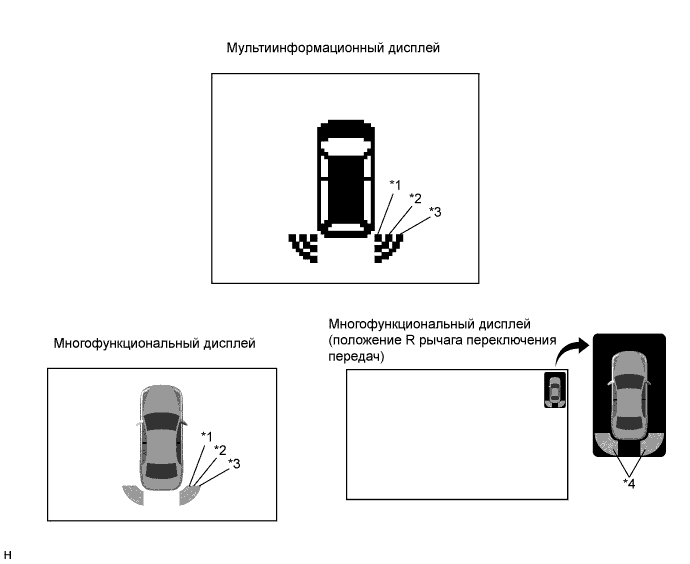

      A01CB2EE02
      A01CEPZE14

      *5: Проверяется, когда рычаг переключения передач находится в каком-либо положении, кроме P и R.

      Tech Tips

      Для измерения дистанции используются ультразвуковые волны, поэтому дальность обнаружения может изменяться в зависимости от температуры окружающего воздуха.

    6. Проверьте, отображаются ли предупреждающие сообщения, и включается ли зуммер, когда ультразвуковые датчики (задние) обнаруживают препятствие.

      7. Условия работы
      Выключатель зажигания Главный выключатель системы ультразвуковой локации Положение рычага переключения передач Скорость автомобиля
      Вкл (IG) Вкл R -

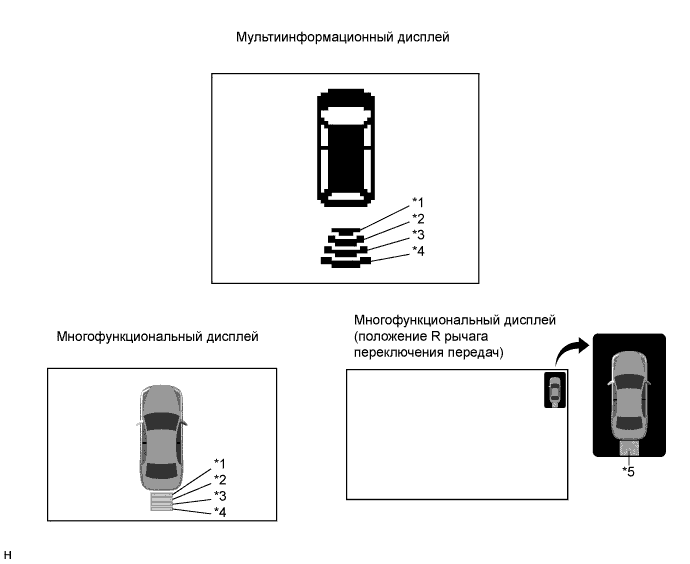

    A01CEODE02

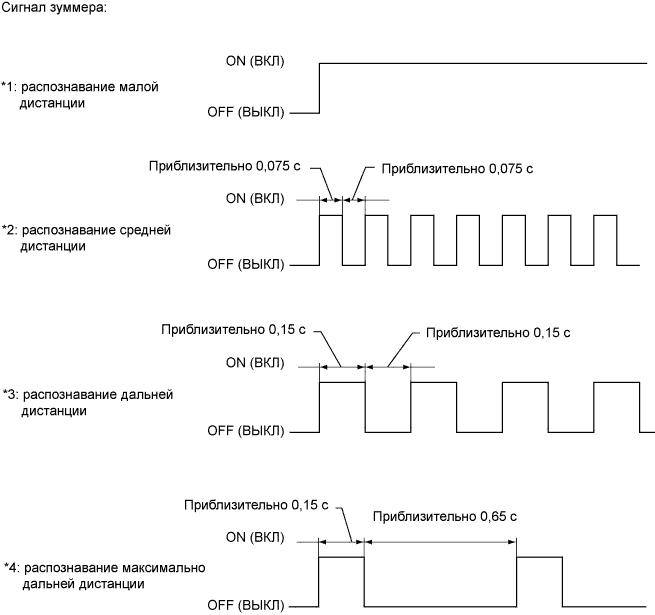

    A01CE13E18

    *6: Проверяется, когда рычаг переключения передач находится в каком-либо положении, кроме P и R.

    Tech Tips

    Для измерения дистанции используются ультразвуковые волны, поэтому дальность обнаружения может изменяться в зависимости от температуры окружающего воздуха.
