СИСТЕМА G-BOOK

ОПИСАНИЕ СИСТЕМЫ G-BOOK

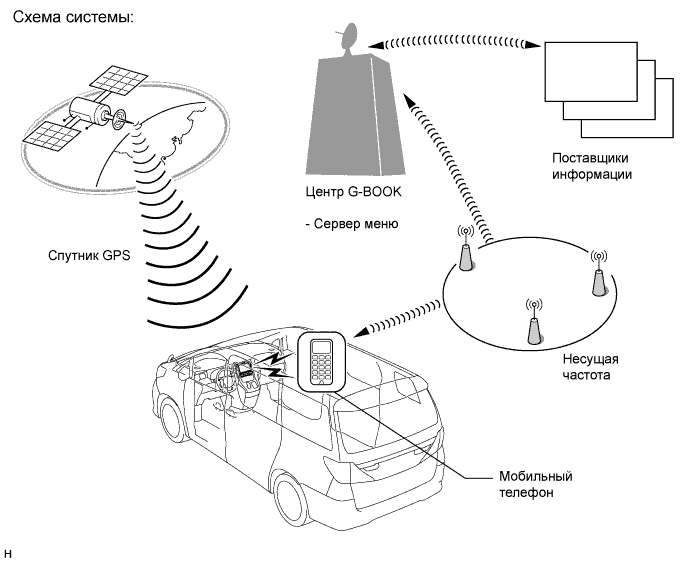

Система G-BOOK представляет собой службу обработки и передачи информации, которая связывает автомобиль с сетью G-BOOK (предоставляет информацию из центра G-BOOK или от поставщиков информации).
Для использования системы G-BOOK требуется подключить мобильный телефон с поддержкой "Bluetooth" к ЭБУ системы навигации в сборе.
После подключения службы у дилера пользователь должен выполнить инструкции на ЭБУ системы навигации, чтобы начать использовать систему G-BOOK.

НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ

Устройство	Назначение
Микрофон телефона в сборе	Когда используется служба оператора: Передает голосовой сигнал с микрофона в ЭБУ системы навигации в сборе.
Антенна системы навигации в сборе	Принимает радиосигналы GPS и передает их в ЭБУ системы навигации в сборе.
ЭБУ системы навигации в сборе	Передает и принимает данные и голосовые сигналы, используемые службой G-BOOK, по сети передачи данных посредством мобильного телефона с поддержкой "Bluetooth". Обменивается данными, используемыми службой G-BOOK, с мобильным телефоном, используя сигнал данных мобильного телефона. Когда используется служба оператора: передает "передаваемый голосовой сигнал" от микрофона телефона в сборе в мобильный телефон. Когда используется служба оператора: передает "принимаемый голосовой сигнал" от мобильного телефона. Когда используется служба оператора: передает "принимаемый голосовой сигнал" от мобильного телефона с поддержкой "Bluetooth" в компонентный стереоусилитель в сборе по шине передачи данных MOST, после чего этот сигнал выдается на динамики автомобиля.
Компонентный стереоусилитель в сборе	получает "принимаемый голосовой сигнал" от ЭБУ системы навигации в сборе по шине MOST и выводит его в виде звука через динамики автомобиля.
Мобильный телефон	Выполняет функции установления соединения "Bluetooth" и Интернет-соединения для передачи и приема данных и голосовых сигналов.

УСТРОЙСТВО, ИСПОЛЬЗУЕМОЕ ДЛЯ СВЯЗИ В СИСТЕМЕ G-BOOK

ЭБУ системы навигации в сборе используется для обмена данными или телефонных вызовов службы оператора.
В случае замены устройства, используемого для связи в системе G-BOOK, необходимо выполнить следующие действия.

Tech Tips

В случае замены ЭБУ системы навигации в сборе на автомобилях, которые не имеют контракта на обслуживание G-BOOK, выполните контрактные установки автомобиля.

ОПИСАНИЕ ИДЕНТИФИКАЦИОННОГО КОДА G-BOOK

На данной модели ЭБУ системы навигации в сборе выполняет функции устройства G-BOOK.
ЭБУ системы навигации имеет серийный номер (идентификационный код G-BOOK), который может использоваться для идентификации устройства при обслуживании.

ОПИСАНИЕ ЦЕНТРА ПОДДЕРЖКИ G-BOOK

Центр поддержки G-BOOK предоставляет пользователям услуги возможность задавать вопросы и получать информацию, необходимую для поиска и устранения неисправностей.

Центр поддержки G-BOOK
Основные услуги	Описание
Предоставление ответов на вопросы о системе G-BOOK	Предоставление клиентам ответов на вопросы о системе G-BOOK
Заключение и расторжение контрактов на текущее обслуживание G-BOOK	Выполнение процедур по заключению и расторжению контрактов с клиентами
Проверка состояния сервера и условий связи	Проверка состояния центра G-BOOK
Перерегистрация устройства G-BOOK	Выполнение процедур перерегистрации в случае замены устройства G-BOOK

ПОДРОБНОЕ ОПИСАНИЕ ОКНА ДИАГНОСТИКИ

Tech Tips

В данном разделе подробно описываются экраны дисплея в режиме диагностики.

Войдите в режим диагностики (см. стр. Click here).
На экране "Service Menu" (меню обслуживания) выберите "Service Information" (информация об обслуживании).

Экран информации об обслуживании

Описание экрана
Дисплей	Описание
G-BOOK Info for Contract	Отображаются идентификационный код G-BOOK, значения признаков и пр.
Emergency Call History	-
Security History	-

Экран информации о контракте G-BOOK

Описание экрана
Дисплей	Описание
G-BOOK ID	Отображается идентификационный код G-BOOK ЭБУ системы навигации в сборе.
DCM ID	-
FLAG	Отображается признак контракта G-BOOK или признак обслуживания ЭБУ системы навигации в сборе.
