ОБИВКА КРЫШИ (для моделей с неполной отделкой) СНЯТИЕ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (–) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (см. стр. Click here).

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  3. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ


    1. A01BGMI

      Освободите 5 фиксаторов и снимите опорную накладку левой передней двери.

  4. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ


    1. A01BHXN

      Освободите 5 фиксаторов и снимите опорную накладку правой передней двери.

  5. СНИМИТЕ ОБШИВКУ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

  6. СНИМИТЕ ОБШИВКУ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

  7. СНИМИТЕ УПЛОТНИТЕЛЬ ПРАВОЙ РАЗДВИЖНОЙ ДВЕРИ № 1

  8. СНИМИТЕ ПЕРЕДНЮЮ ЗАГЛУШКУ ВЕРХНЕГО ПОРУЧНЯ № 1


    1. A01BGF8

      С помощью отвертки освободите 4 захвата и снимите 2 передних заглушки верхних поручней № 1.

      Tech Tips


      • Конец отвертки перед использованием следует изолировать клейкой лентой.

      • Выполните те же действия, что и для другой стороны.

  9. СНИМИТЕ ВЕРХНИЙ ПОРУЧЕНЬ В СБОРЕ


    1. A01BDF5

      Выверните 2 винта и снимите верхний поручень в сборе.

      Tech Tips

      Выполните те же действия, что и для другой стороны.

  10. СНИМИТЕ ВЕРХНИЙ ПОРУЧЕНЬ


    1. A01BGK9E02
      Обозначения на рисунке
      *1 Защитная клейкая лента

      С помощью отвертки освободите 6 захватов и откройте 2 крышки верхних поручней.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

    2. A01BDOY

      Выверните 2 винта и снимите верхний поручень.

  11. СНИМИТЕ ОБИВКУ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА (для моделей без задней системы кондиционирования)


    1. A01BEDY

      Снимите 2 фиксатора.

    2. Освободите 3 фиксатора и снимите обивку левой стойки ветрового стекла.

  12. СНИМИТЕ ОБИВКУ ПРАВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА (для моделей без задней системы кондиционирования)


    1. Освободите 3 фиксатора и снимите обивку правой стойки ветрового стекла.

  13. СНИМИТЕ ОБИВКУ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА (для моделей с задней системой кондиционирования)


    1. A01BHII

      Освободите фиксатор и захват и снимите обивку левой стойки ветрового стекла.

  14. СНИМИТЕ ОБИВКУ ПРАВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА (для моделей с задней системой кондиционирования)

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  15. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ САЛОНА № 1 В СБОРЕ


    1. A01BGBZE03
      Обозначения на рисунке
      *1 Защитная клейкая лента

      С помощью отвертки освободите 4 захвата и снимите колпак лампы.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

    2. A01BG0A

      Выверните 2 винта и снимите лампу освещения салона № 1 в сборе.

    3. Отсоедините разъем.

  16. ОТСОЕДИНИТЕ РЕМЕНЬ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (для моделей с задней системой кондиционирования)


    1. A01BF0I

      Выверните болт и отсоедините правый передний ремень с катушкой и преднатяжителем в сборе.

    2. A01BAR9E02
      Обозначения на рисунке
      *1 Защитная клейкая лента

      С помощью отвертки освободите 2 захвата и откройте крышку.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

    3. A01BGXI

      Выверните болт и отсоедините правый передний ремень с катушкой и преднатяжителем в сборе.

  17. СНИМИТЕ КРОНШТЕЙН НИЖНЕЙ РАЗДЕЛИТЕЛЬНОЙ ПЛАНКИ (для моделей с задней системой кондиционирования)


    1. A01BEQ4

      Выверните винт и снимите кронштейн нижней разделительной планки.

      Tech Tips

      Выполните те же действия, что и для другой стороны.

  18. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВКУ ПРАВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с задней системой кондиционирования)


    1. A01BGYFE01

      Снимите фиксатор.

    2. С помощью отвертки освободите 4 фиксатора и захват и снимите нижнюю облицовку правой средней стойки кузова.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  19. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с задней системой кондиционирования)


    1. A01BHX3E01

      С помощью отвертки освободите 4 захвата и снимите нижнюю облицовочную накладку левой средней стойки кузова.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  20. СНИМИТЕ ЛЕВОЕ СИДЕНЬЕ В СБОРЕ (для моделей с задней системой кондиционирования)


    1. Отсоедините разъем.

    2. A01BAVH

      Отверните гайку и выверните 3 болта.

    3. Снимите левое сиденье в сборе.

  21. СНИМИТЕ КРЫШКУ КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ (для моделей с задней системой кондиционирования)


    1. A01BB5PE01

      Снимите 2 фиксатора.

    2. Освободите захват и снимите крышку крепления ремня безопасности.

  22. ОТСОЕДИНИТЕ РЕМЕНЬ БЕЗОПАСНОСТИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (для моделей с задней системой кондиционирования)


    1. A01BAV9

      Выверните болт и отсоедините левый передний ремень с катушкой и преднатяжителем в сборе.

    2. A01BA80E02
      Обозначения на рисунке
      *1 Защитная клейкая лента

      С помощью отвертки освободите 2 захвата и откройте крышку.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

    3. A01BF4Z

      Выверните болт и отсоедините левый передний ремень с катушкой и преднатяжителем в сборе.

  23. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с задней системой кондиционирования)


    1. A01BBOJE01

      С помощью отвертки освободите 4 фиксатора и захват и снимите нижнюю облицовку левой средней стойки кузова.

  24. СНИМИТЕ ОБЛИЦОВКУ ПРАВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с задней системой кондиционирования)


    1. A01BC0RE01

      Снимите фиксатор.

    2. С помощью отвертки освободите 2 фиксатора и захват и снимите облицовочную накладку правой средней стойки кузова.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  25. СНИМИТЕ ЗАЦЕП КРЫШКИ ЛЕВОГО ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ДВИГАТЕЛЯ № 2


    1. A01BGNS

      Выверните винт и снимите зацеп крышки левого технологического отверстия двигателя № 2.

  26. СНИМИТЕ ОБЛИЦОВКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с задней системой кондиционирования)


    1. A01BFR4E01

      С помощью отвертки освободите 3 фиксатора и захват и снимите облицовочную накладку левой средней стойки кузова.

  27. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ САЛОНА № 2 В СБОРЕ

    Tech Tips

    Выполните те же действия, что и для другой стороны.


    1. A01BGBZE03
      Обозначения на рисунке
      *1 Защитная клейкая лента

      С помощью отвертки освободите 4 захвата и снимите колпак лампы.

      Tech Tips

      Конец отвертки перед использованием следует изолировать клейкой лентой.

    2. A01BG0A

      Выверните 2 винта и снимите лампу освещения салона № 2 в сборе.

    3. Отсоедините разъем.

  28. СНИМИТЕ МОЛДИНГ ОБИВКИ КРЫШИ (для моделей со стандартным кузовом)

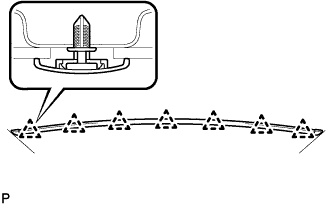

    1. A01BBIRE02

      для моделей со стандартной крышей:

      Освободите 7 фиксаторов и снимите молдинг обивки крыши.

      Tech Tips


      • Выполните те же действия, что и для другой стороны.

      • Если какой-либо фиксатор остался на кузове, используйте съемник фиксаторов.

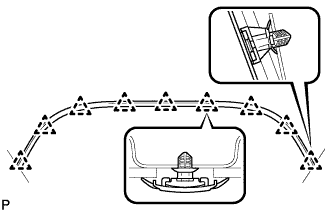

    2. A01BBHFE01

      для моделей с высокой крышей:

      Освободите 9 фиксаторов и снимите молдинг обивки крыши.

      Tech Tips


      • Выполните те же действия, что и для другой стороны.

      • Если какой-либо фиксатор остался на кузове, используйте съемник фиксаторов.

  29. СНИМИТЕ МОЛДИНГ ОБИВКИ КРЫШИ (для моделей с широким кузовом)


    1. Для моделей без задней системы кондиционирования:

      Освободите 27 фиксаторов и снимите 3 молдинга обивки крыши.

    2. Для моделей с задней системой кондиционирования:

      Освободите 18 фиксаторов и снимите 2 молдинга обивки крыши.

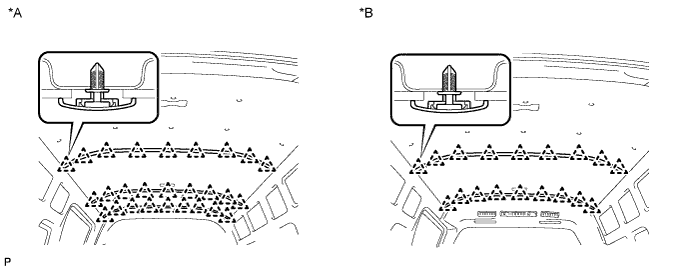

      A01BAD9E04
      Обозначения на рисунке
      *A Для моделей без задней системы кондиционирования *B для моделей с задней системой кондиционирования

      Tech Tips

      Если какой-либо фиксатор остался на кузове, используйте съемник фиксаторов.

  30. СНИМИТЕ ФИКСАТОР КРЫШИ


    1. A01BBG5E01

      С помощью отвертки освободите 2 захвата и снимите фиксатор крыши.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  31. СНИМИТЕ ОБИВКУ КРЫШИ № 4


    1. для моделей со стандартным кузовом, с высокой крышей, без задней системы кондиционирования:

      Освободите 13 фиксаторов и снимите обивку крыши № 4.

    2. для моделей со стандартным кузовом, с высокой крышей, с задней системой кондиционирования:

      Освободите 13 фиксаторов и снимите обивку крыши № 4.

    3. для моделей с широким кузовом, без задней системы кондиционирования:

      Освободите 17 фиксаторов и снимите обивку крыши № 4.

    4. для моделей с широким кузовом, с задней системой кондиционирования:

      Освободите 17 фиксаторов и снимите обивку крыши № 4.

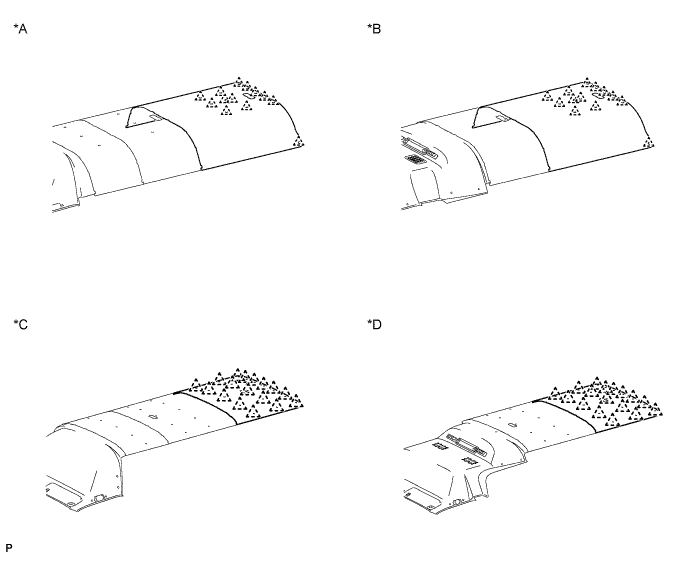

      A01BB9TE01
      Обозначения на рисунке
      *A для моделей со стандартным кузовом, с высокой крышей, без задней системы кондиционирования *B для моделей со стандартным кузовом, с высокой крышей, с задней системой кондиционирования
      *C для моделей с широким кузовом, без задней системы кондиционирования *D для моделей с широким кузовом, с задней системой кондиционирования

  32. СНИМИТЕ ОБИВКУ КРЫШИ № 3


    1. для моделей со стандартным кузовом, со стандартной крышей, без задней системы кондиционирования:

      Освободите 13 фиксаторов и снимите обивку крыши № 3.

    2. для моделей со стандартным кузовом, со стандартной крышей, с задней системой кондиционирования:

      Освободите 13 фиксаторов и снимите обивку крыши № 3.

    3. для моделей со стандартным кузовом, с высокой крышей, без задней системы кондиционирования:

      Освободите 3 фиксатора и снимите обивку крыши № 3.

    4. для моделей со стандартным кузовом, с высокой крышей, с задней системой кондиционирования:

      Освободите 3 фиксатора и снимите обивку крыши № 3.

    5. для моделей с широким кузовом, без задней системы кондиционирования:

      Освободите 10 фиксаторов и снимите обивку крыши № 3.

    6. для моделей с широким кузовом, с задней системой кондиционирования:

      Освободите 10 фиксаторов и снимите обивку крыши № 3.

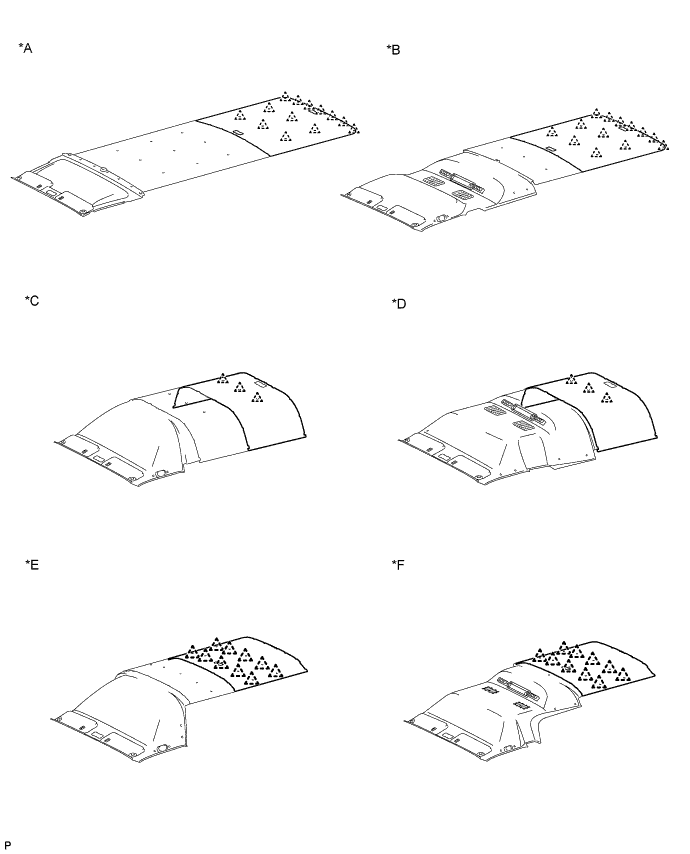

      A01BG9VE01
      Обозначения на рисунке
      *A для моделей со стандартным кузовом, со стандартной крышей, без задней системы кондиционирования *B для моделей со стандартным кузовом, со стандартной крышей, с задней системой кондиционирования
      *C для моделей со стандартным кузовом, с высокой крышей, без задней системы кондиционирования *D для моделей со стандартным кузовом, с высокой крышей, с задней системой кондиционирования
      *E для моделей с широким кузовом, без задней системы кондиционирования *F для моделей с широким кузовом, с задней системой кондиционирования

  33. СНИМИТЕ ОБИВКУ КРЫШИ № 2


    1. для моделей со стандартным кузовом, со стандартной крышей, без задней системы кондиционирования:

      Освободите 16 фиксаторов и снимите обивку крыши № 2.

    2. для моделей со стандартным кузовом, со стандартной крышей, с задней системой кондиционирования:

      Освободите 3 фиксатора и снимите обивку крыши № 2.

    3. для моделей со стандартным кузовом, с высокой крышей, без задней системы кондиционирования:

      Освободите 3 фиксатора и снимите обивку крыши № 2.

    4. для моделей с широким кузовом, без задней системы кондиционирования:

      Освободите 5 фиксаторов и снимите обивку крыши № 2.

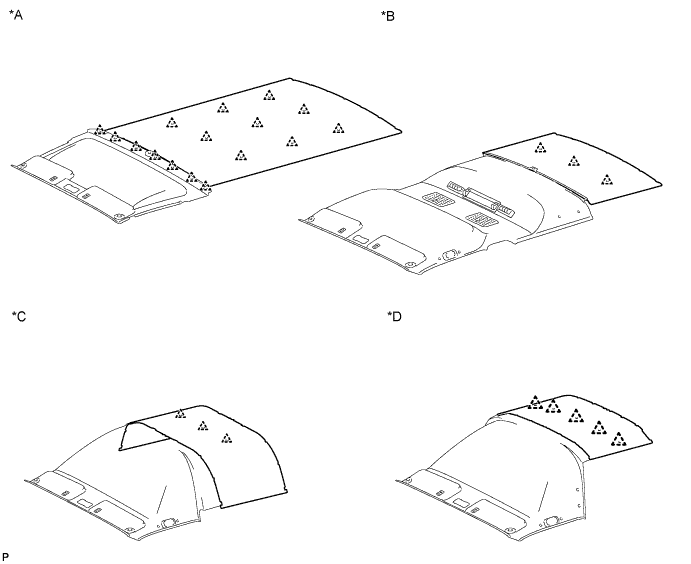

      A01BF14E04
      Обозначения на рисунке
      *A для моделей со стандартным кузовом, со стандартной крышей, без задней системы кондиционирования *B для моделей со стандартным кузовом, со стандартной крышей, с задней системой кондиционирования
      *C для моделей со стандартным кузовом, с высокой крышей, без задней системы кондиционирования *D для моделей с широким кузовом, без задней системы кондиционирования

  34. СНИМИТЕ ПАНЕЛЬ УПРАВЛЕНИЯ ЗАДНИМ КОНДИЦИОНЕРОМ (для моделей с задней системой кондиционирования)


    1. A01BAYSE01

      Освободите 4 фиксатора и 4 захвата, а затем отсоедините панель управления задним кондиционером.

    2. Отсоедините разъем и снимите панель управления задним кондиционером.

  35. СНИМИТЕ ЛЕВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК В СБОРЕ


    1. A01BB5I

      Выверните 2 винта и снимите левый противосолнечный козырек в сборе.

  36. СНИМИТЕ ПРАВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  37. СНИМИТЕ ДЕРЖАТЕЛЬ ПРОТИВОСОЛНЕЧНОГО КОЗЫРЬКА

    Tech Tips

    Выполните те же действия, что и для другой стороны.


    1. A01BDBA

      Выверните винт.

    2. С помощью съемника молдингов освободите захват и снимите держатель противосолнечного козырька.

  38. СНИМИТЕ ОБИВКУ КРЫШИ № 1


    1. Для моделей с задней системой кондиционирования:

      Выверните 4 винта.

    2. для моделей со стандартным кузовом, со стандартной крышей, без задней системы кондиционирования:

      Освободите фиксатор и снимите обивку крыши № 1.

    3. для моделей со стандартным кузовом, со стандартной крышей, с задней системой кондиционирования:


      1. Для 4-дверных моделей:

        Освободите 5 фиксаторов и снимите обивку крыши № 1.

      2. Для 5-дверных моделей:

        Освободите 7 фиксаторов и снимите обивку крыши № 1.

    4. для моделей со стандартным кузовом, с высокой крышей, без задней системы кондиционирования:

      Освободите 3 фиксатора и снимите обивку крыши № 1.

    5. для моделей со стандартным кузовом, с высокой крышей, с задней системой кондиционирования:

      Освободите 5 фиксаторов и снимите обивку крыши № 1.

    6. для моделей с широким кузовом, без задней системы кондиционирования:

      Освободите 7 фиксаторов и снимите обивку крыши № 1.

    7. для моделей с широким кузовом, с задней системой кондиционирования:

      Освободите 9 фиксаторов и снимите обивку крыши № 1.

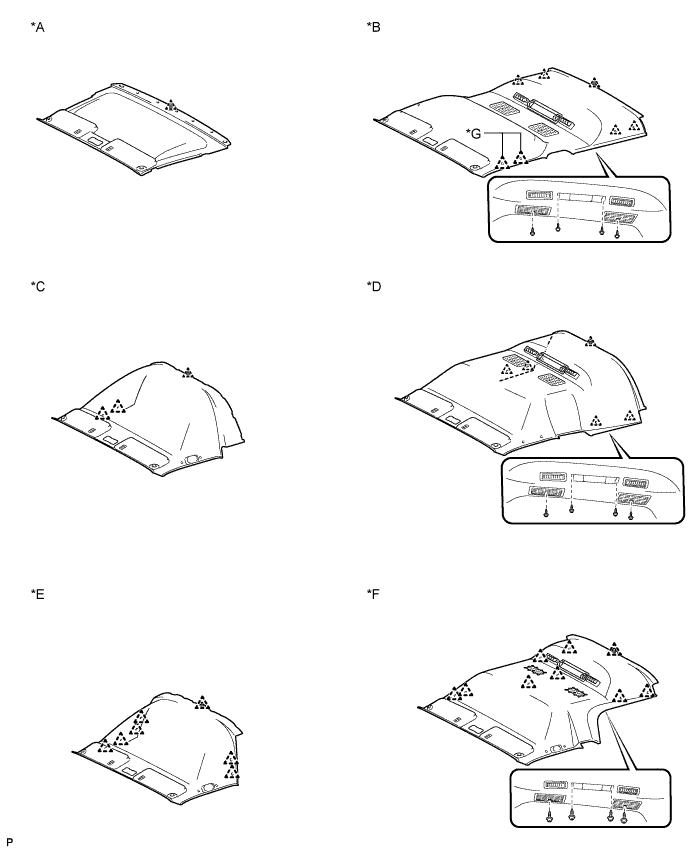

      A01BHFDE01
      Обозначения на рисунке
      *A для моделей со стандартным кузовом, со стандартной крышей, без задней системы кондиционирования *B для моделей со стандартным кузовом, со стандартной крышей, с задней системой кондиционирования
      *C для моделей со стандартным кузовом, с высокой крышей, без задней системы кондиционирования *D для моделей со стандартным кузовом, с высокой крышей, с задней системой кондиционирования
      *E для моделей с широким кузовом, без задней системы кондиционирования *F для моделей с широким кузовом, с задней системой кондиционирования
      *G Для 5-дверных моделей - -
