ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ РАЗБОРКА


  1. СНИМИТЕ НИЖНЕЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (для моделей с нижним наружным зеркалом заднего вида)


    1. A01BB7CE01

      Выверните 3 винта, освободите штифт и снимите нижнее наружное зеркало заднего вида.

      Tech Tips

      Винт <a> нельзя вывернуть, поскольку он объединен с наружным зеркалом заднего вида.

  2. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с широким кузовом)

  3. СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей без заднего очистителя)


    1. A01BHJWE01

      Освободите 5 фиксаторов и снимите верхнюю панель облицовки двери багажного отделения в сборе.

  4. СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с задним стеклоочистителем)


    1. A01BC10E01

      Освободите 6 фиксаторов и снимите верхнюю панель облицовки двери багажного отделения в сборе.

    2. Снимите оставшиеся на кузове фиксаторы и установите их на верхнюю панель облицовки двери багажного отделения в сборе.

  5. СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с широким кузовом)

    A01BEWKE01

    1. Освободите 18 фиксаторов и снимите верхнюю панель облицовки двери багажного отделения в сборе.

    2. Снимите оставшиеся на кузове фиксаторы и установите их на верхнюю панель облицовки двери багажного отделения в сборе.

  6. СНИМИТЕ РЫЧАГ И ЩЕТКУ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ (для моделей с задним стеклоочистителем)


    1. A01BGS2E01

      Освободите 3 захвата и отсоедините крышку насадки, как показано на рисунке.

    2. Отверните гайку и снимите рычаг и щетку заднего стеклоочистителя в сборе.

  7. СНИМИТЕ КРЫШКУ ОСИ ЩЕТКОДЕРЖАТЕЛЯ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ (для моделей с задним стеклоочистителем)


    1. A01BAL3

      Снимите накладку крышки вала заднего стеклоочистителя.

  8. СНИМИТЕ ШАЙБУ ОСИ ВРАЩЕНИЯ ТЯГИ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ № 1 (для моделей с задним стеклоочистителем)


    1. A01BCFP

      С помощью торцевого ключа (с головкой 27 мм) отверните контргайку и снимите шайбу оси вращения тяги заднего стеклоочистителя № 1.

      Note

      Действуйте осторожно, чтобы не повредить стекло.

  9. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ (для моделей с задним стеклоочистителем)


    1. A01BBR7E01

      Отсоедините разъем и снимите зажим.

    2. Выверните 3 болта и снимите электродвигатель заднего стеклоочистителя и уплотнительную шайбу в сборе.

    3. A01BGZ1E01

      Снимите уплотнительную шайбу с электродвигателя заднего стеклоочистителя.

  10. СНИМИТЕ ВЕРХНИЙ СТОП-СИГНАЛ В СБОРЕ (для моделей с верхним стоп-сигналом)


    1. A01BC7KE01

      Отсоедините разъем.

    2. С помощью отвертки освободите 8 захватов и снимите верхний стоп-сигнал в сборе.

      Обозначения на рисунке
      *1 Защитная клейкая лента

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

    3. A01BDH0

      Снимите прокладку с верхнего стоп-сигнала в сборе.

      Note

      При снятии верхнего стоп-сигнала в сборе замените прокладку новой.

  11. СНИМИТЕ ЖГУТ ПРОВОДОВ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ № 3


    1. Отсоедините разъемы.

    2. A01BFMR

      Освободите 3 зажима и снимите жгут проводов двери багажного отделения № 3.

  12. СНИМИТЕ ЖГУТ ПРОВОДОВ ЗАДНЕГО ОКНА № 1


    1. A01BBK3

      Освободите 2 зажима и снимите жгут проводов заднего окна № 1.

  13. СНИМИТЕ КРЫШКУ ВНУТРЕННЕЙ РУЧКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с крышкой)

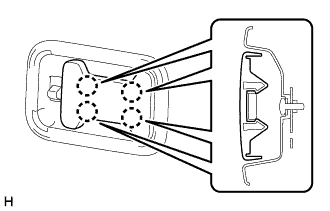

    A01BD0M

    1. Освободите 4 захвата и снимите крышку внутренней ручки двери багажного отделения.

  14. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с внутренней ручкой двери багажного отделения)


    1. A01BDEV

      Выверните винт и снимите внутреннюю ручку двери багажного отделения в сборе.

  15. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с держателем внутренней ручки двери багажного отделения)


    1. A01BHK4

      Выверните 2 винта и снимите держатель внутренней ручки двери багажного отделения.

  16. СНИМИТЕ РЕМЕНЬ ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с ремнем)


    1. A01BAZ0

      Выверните винт и снимите ремень открывания двери багажного отделения.

  17. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с панелью)


    1. A01BA72

      Используя съемник фиксаторов, снимите 16 фиксаторов и панель облицовки двери багажного отделения.

  18. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с формованной облицовкой двери)


    1. A01BHQI

      Выверните 2 винта

    2. Используя съемник фиксаторов, снимите 18 фиксаторов и панель облицовки двери багажного отделения.

  19. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с внутренней ручкой двери багажного отделения)


    1. Отсоедините тягу.

    2. Выверните 3 винта и снимите внутреннюю ручку двери багажного отделения в сборе.

      A01BDAZE02
      Обозначения на рисунке
      *A для моделей без системы управления замками дверей *B для моделей с системой управления замками дверей

  20. СНИМИТЕ БЛОК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей без системы управления замками дверей)


    1. Отсоедините провод и тягу.

    2. Снимите зажим.

    3. Выверните 2 винта и снимите блок дистанционного управления дверью багажного отделения в сборе.

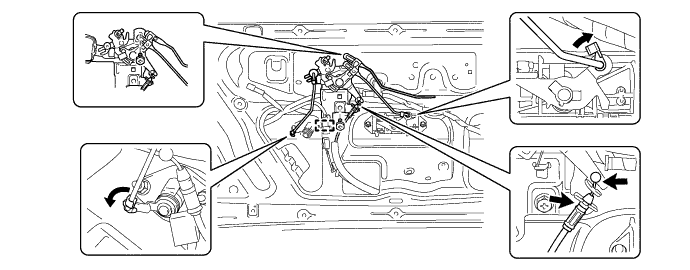

      A01BCA5

  21. СНИМИТЕ БЛОК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с системой управления замками дверей)


    1. Отсоедините провод и тягу.

    2. Снимите 2 зажима.

    3. Выверните 3 винта и снимите блок дистанционного управления дверью багажного отделения в сборе.

      A01BG1V

  22. СНИМИТЕ ЦИЛИНДР ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

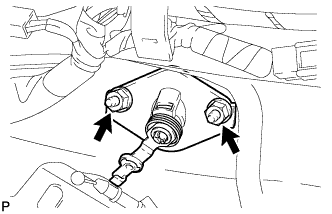

    1. A01BAQ5

      Отверните 2 гайки и снимите цилиндр замка двери багажного отделения в сборе.

  23. СНИМИТЕ НАРУЖНУЮ РУЧКУ ДВЕРИ БАГАЖНИКА


    1. A01BCMI

      Отверните 2 гайки и снимите наружную ручку двери багажного отделения.

  24. СНИМИТЕ НАРУЖНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Для моделей с интеллектуальной системой посадки и запуска:


      1. Отсоедините 2 разъема.

    2. Для моделей без интеллектуальной системы посадки и запуска:


      1. Отсоедините разъем.

    3. A01BFFK

      Отверните 5 гаек.

    4. Освободите 2 фиксатора и снимите наружную накладку двери багажного отделения.

    5. A01BEPH

      Снимите уплотнительную шайбу.

  25. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА В СБОРЕ (для моделей с системой посадки и запуска)


    1. A01BF7O

      Выверните 2 винта.

    2. A01BEEUE01

      Выверните 2 винта и освободите 2 зажима жгута проводов.

    3. Снимите 2 лампы освещения номерного знака (выключатель интеллектуальной системы) с наружной накладки двери багажного отделения в порядке, показанном на рисунке.

  26. СНИМИТЕ КРЫШКУ ВЫКЛЮЧАТЕЛЯ ЭЛЕКТРОННОГО КЛЮЧА ДВЕРИ (для моделей с системой посадки и запуска)


    1. Снимите крышку выключателя электронного ключа зажигания.

  27. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА В СБОРЕ (для моделей без системы посадки и запуска)


    1. A01BEEUE01

      Выверните 2 винта и освободите 2 зажима жгута проводов.

    2. Снимите 2 лампы освещения номерного знака с наружной накладки двери багажного отделения в порядке, показанном на рисунке.

  28. СНИМИТЕ ТЕЛЕКАМЕРУ В СБОРЕ (для моделей с монитором заднего вида)


    1. A01BHHF

      Отсоедините разъем.

    2. A01BAEX

      Выверните винт.

    3. Отцепите 2 захвата и снимите телекамеру в сборе.

  29. СНИМИТЕ РЕЛЕ ДОВОДЧИКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с автоматическим доводчиком)


    1. A01BCYE

      Отсоедините разъем.

    2. Выверните 2 болта и снимите реле доводчика двери багажного отделения.

  30. СНИМИТЕ КРЫШКУ ДОВОДЧИКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с автоматическим доводчиком)


    1. A01BGYO

      Освободите 3 фиксатора и 3 захвата и снимите крышку доводчика двери багажного отделения.

  31. СНИМИТЕ КРОНШТЕЙН УПОРА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей, предназначенных для эксплуатации на плохих дорогах)


    1. A01BF5G

      Выверните 2 болта и снимите кронштейн упора двери багажного отделения в сборе.

  32. СНИМИТЕ ЗАЩИТУ ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с подножкой на заднем бампере)


    1. A01BFOU

      Выверните винт и снимите защиту замка двери багажного отделения.

  33. СНИМИТЕ ФИКСАТОР ШТИФТА (для моделей с автоматическим доводчиком)


    1. A01BC4I

      Снимите фиксатор штифта.

  34. СНИМИТЕ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с автоматическим доводчиком)


    1. A01BB49

      Вывернуть 4 болта и снять замок двери багажника.

  35. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ДОВОДЧИКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с автоматическим доводчиком)


    1. A01BEBI

      Отсоедините разъем и зажим.

    2. Выверните 3 болта и снимите электродвигатель доводчика двери багажного отделения в сборе.

  36. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ЗАМКА ДВЕРИ (для моделей с автоматическим доводчиком)


    1. A01BBXY

      С помощью торцевого ключа "TORX" T25 выверните 3 винта "TORX" и снимите электродвигатель управления дверью.

  37. СНИМИТЕ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без автоматического доводчика)


    1. A01BC6TE03
      Обозначения на рисунке
      *A для моделей без подножки заднего бампера
      *B для моделей с подножкой заднего бампера

      Выверните 3 болта и снимите замок двери багажного отделения в сборе.

  38. СНИМИТЕ ЖГУТ ПРОВОДОВ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2


    1. A01BFXU

      Выверните болт.

    2. Освободите 6 зажимов и снимите жгут проводов двери багажного отделения № 2.

  39. СНИМИТЕ ЛЕВЫЙ УПОР ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A01BCLUE04
      Обозначения на рисунке
      *A для автомобилей, предназначенных для эксплуатации в нормальных условиях
      *B для автомобилей, предназначенных для эксплуатации на плохих дорогах

      Выверните 2 болта и снимите левый упор двери багажного отделения.

  40. СНИМИТЕ ПРАВЫЙ УПОР ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  41. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


    1. A01BBCT

      Выверните 4 болта и снимите левый кронштейн двери багажного отделения в сборе.

      Note

      Снимите кронштейн двери багажного отделения, удерживая дверь багажного отделения во избежание ее падения.

  42. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.
