ПЕРЕДНИЙ БАМПЕР (для моделей с широким кузовом) СНЯТИЕ


  1. СНИМИТЕ РЕШЕТКУ РАДИАТОРА

    A01BC6JE01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    1. Наклейте защитную клейкую ленту вокруг решетки радиатора.

    2. Выверните 2 винта и освободите 4 фиксатора.

    3. Освободите 6 захватов и 2 фиксатора и снимите решетку радиатора.

  2. СНИМИТЕ ВОЗДУХОНАПРАВЛЯЮЩУЮ ПЛАСТИНУ РЕШЕТКИ РАДИАТОРА

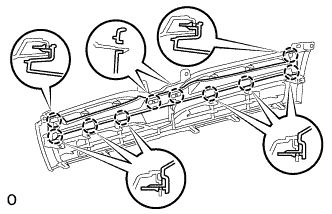

    A01BHOL

    1. Освободите 10 захватов и снимите воздухонаправляющую пластину решетки радиатора.

  3. СНИМИТЕ НАКЛАДКУ ПАНЕЛИ ЛЕВОГО ПОРОГА

    A01BAZ1

    1. Снимите 4 фиксатора.

    2. Освободите захват и снимите накладку порога.

  4. СНИМИТЕ НАКЛАДКУ ПАНЕЛИ ПРАВОГО ПОРОГА

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  5. СНИМИТЕ ОБЛИЦОВКУ ПЕРЕДНЕГО БАМПЕРА

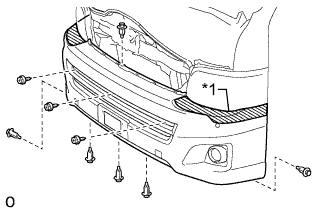

    A01BBL2E01

    1. Наклейте защитную ленту вокруг накладки переднего бампера.

      Обозначения на рисунке
      *1 Защитная клейкая лента

    2. Выверните 3 болта и снимите 6 фиксаторов.

    3. для моделей со жгутом электропроводки моторного отсека № 4:

      Отсоедините разъем жгута электропроводки моторного отсека № 4.

    4. A01BA7G

      Освободите 7 захватов и направляющую (с левой стороны).

      Tech Tips

      Порядок выполнения работ такой же, как для правой стороны.

    5. Снимите облицовку переднего бампера.

  6. СНИМИТЕ ПРАВОЕ УСИЛЕНИЕ ПОПЕРЕЧИНЫ ПЕРЕДНЕГО ПОЛА В СБОРЕ

    A01BB5W

    1. Выверните 6 болтов и снимите усиление поперечины переднего пола.

  7. СНИМИТЕ УСИЛИТЕЛЬ ПЕРЕДНЕГО БАМПЕРА

    A01BAGI

    1. Выверните 6 болтов и снимите усилитель переднего бампера.

  8. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОПОРУ ПЕРЕДНЕГО БАМПЕРА

    A01BFE4

    1. Выверните 2 винта.

    2. Освободите 2 захвата и снимите боковую опору переднего бампера.

  9. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОПОРУ ПЕРЕДНЕГО БАМПЕРА

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.
