ПЕРЕДНЯЯ ДВЕРЬ ПОВТОРНАЯ СБОРКА


  1. СНИМИТЕ УПЛОТНИТЕЛЬ ПЕРЕДНЕЙ ДВЕРИ

  2. УСТАНОВИТЕ ОГРАНИЧИТЕЛЬ ОТКРЫВАНИЯ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


    1. A01BF2R

      Установите ограничитель открывания передней двери в сборе и закрепите его 2 болтами.

      Torque:
      5,5 Н*м  { 56 кгс*см, 49 фунт-сила-дюймов }
    2. A01BC5E

      Вверните болт.

      Torque:
      21 Н*м  { 214 кгс*см, 16 фунт-сила-футов }

  3. УСТАНОВИТЕ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ (для моделей с динамиком)


    1. A01BFTBE01

      С помощью пневматического или ручного клепального молотка установите 3 новых заклепки на передний динамик № 1 в сборе на панели передней двери.

      Tech Tips

      Установите новые заклепки в порядке, показанном на рисунке.

      Note


      • A01BHQY

        Не перегибайте клепальным устройством заклепку, поскольку это может повредить устройство и шпиндель.

      • A01BFWN

        Убедитесь в том, что заклепки надежно закреплены на динамике.

      • Не наклоняйте клепальное устройство при установке заклепок на динамик.

      • Убедитесь в отсутствии зазора между головкой заклепки и динамиком.

      • A01BFQV

        Убедитесь в отсутствии зазора динамиком и дверью. При установке заклепки сильно прижмите детали друг к другу.

    2. Подсоедините разъем.

  4. УСТАНОВИТЕ СЕТКУ ПЕРЕДНЕГО ДИНАМИКА (для моделей без динамика)


    1. Установите сетку переднего динамика на дверь.

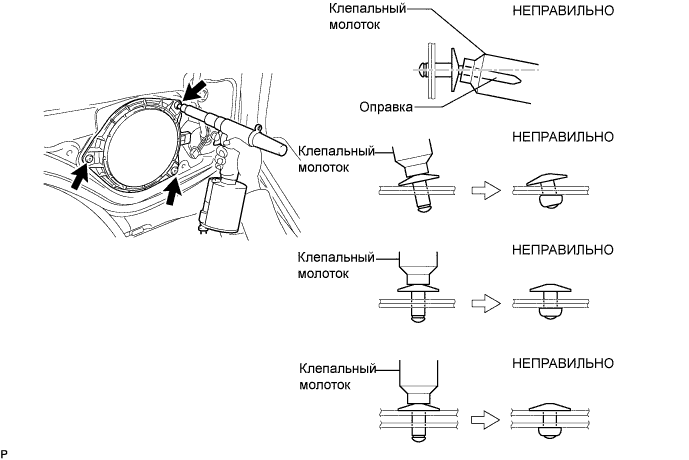

    2. Используя клепальное устройство, закрепите сетку переднего динамика.

      A01BD1FE02

      Note


      • Не перегибайте клепальным устройством заклепку, поскольку это может повредить устройство и шпиндель.

      • Убедитесь в том, что заклепки надежно закреплены на динамике.

      • Не наклоняйте клепальное устройство при установке заклепок на динамик.

      • Убедитесь в отсутствии зазора между головкой заклепки и динамиком.

  5. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ № 2


    1. A01BEY8

      Установите крышку технологического отверстия передней двери № 2 и закрепите ее 2 винтами.

  6. УСТАНОВИТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


    1. Нанесите на рабочие поверхности трения замка передней двери консистентную смазку.

    2. A01BE5V

      Установите новый жгут проводов замка двери.

      Note


      • При повторном использовании замка передней двери в сборе замените уплотнение на разъеме жгута проводов замка двери новым.

      • Не допускайте налипания консистентной смазки или пыли на поверхность уплотнения разъема жгута проводов замка двери.

      • Повторное использование уплотнения жгута проводов замка двери или использование поврежденного уплотнения жгута проводов замка двери может привести к проникновению воды внутрь соединения и поломке замка передней двери в сборе.

    3. Установите тягу наружной ручки передней двери на замок передней двери в сборе и вставьте ее в панель передней двери.

    4. Убедитесь, что тяга наружной ручки передней двери надежно закреплена в замке передней двери в сборе.

    5. A01BEL0

      Установите замок наружной ручки передней двери в сборе и закрепите его 3 винтами "torx" с помощью торцевого ключа с головкой "torx" (T30).

      Torque:
      5,0 Н*м  { 51 кгс*см, 44 фунт-сила-дюйма }

  7. УСТАНОВИТЕ ВНУТРЕННЮЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

  8. УСТАНОВИТЕ НАРУЖНЮЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


    1. Установите наружную ручку передней двери в сборе и закрепите ее винтом "torx" с помощью торцевого ключа с головкой "torx" (T30).

      Torque:
      7,0 Н*м  { 71 кгс*см, 62 фунт-сила-дюйма }

  9. УСТАНОВИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ


    1. A01BCII

      Установите крышку наружной ручки передней двери (с установленным цилиндром замка двери) и закрепите ее винтом "torx" с помощью торцевого ключа с головкой "torx" (T30).

      Torque:
      7,0 Н*м  { 71 кгс*см, 62 фунт-сила-дюйма }
    2. A01BGML

      Установите пробку отверстия.

  10. УСТАНОВИТЕ ЗАДНЮЮ НИЖНЮЮ РАМУ ПЕРЕДНЕЙ ДВЕРИ


    1. Установите заднюю нижнюю раму передней двери и закрепите ее болтом.

  11. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ


    1. A01BEJS

      Установите направляющую стекла передней двери.

  12. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для моделей с электрическими стеклоподъемниками)

    Note

    Во время установки электродвигателя стеклоподъемника рычаг стеклоподъемника должен находиться в положении ниже промежуточного.


    1. Нанесите кузовную консистентную смазку на рабочие поверхности трения электродвигателя стеклоподъемника.

    2. A01BHN4

      Установите электродвигатель стеклоподъемника в сборе и закрепите его 3 винтами "torx" с помощью торцевого ключа с головкой "torx".

      Torque:
      5,4 Н*м  { 55 кгс*см, 48 фунт-сила-дюймов }

      Tech Tips

      Новый стеклоподъемник передней двери устанавливается с помощью самореза. Положение установки стеклоподъемника формируется при установке самореза.

  13. УСТАНОВИТЕ СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для моделей с электрическими стеклоподъемниками)


    1. Нанесите кузовную консистентную смазку на рабочие поверхности трения стеклоподъемника передней двери в сборе.

    2. A01BAZM

      Установите стеклоподъемник передней двери в сборе и закрепите его 6 болтами.

      Torque:
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

    3. Подсоедините разъем.

  14. УСТАНОВИТЕ СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для моделей без электрических стеклоподъемников)


    1. A01BA9N

      Нанесите кузовную консистентную смазку на рабочие поверхности трения стеклоподъемника передней двери в сборе.

    2. Установите стеклоподъемник передней двери в сборе и закрепите его 6 болтами.

      Torque:
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

  15. УСТАНОВИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для моделей с электрическими стеклоподъемниками)


    1. A01BC0I

      Закрепите стекло передней двери в сборе на кронштейне механизма стеклоподъемника передней двери в сборе.

      Note

      Если стекло передней двери установить не удается, подсоедините главный выключатель электрических стеклоподъемников в сборе и вручную отрегулируйте положение стекла по вертикали.

    2. Закрепите стекло передней двери 2 болтами.

      Torque:
      7,0 Н*м  { 71 кгс*см, 62 фунт-сила-дюйма }

    3. Установите пробку отверстия.

  16. УСТАНОВИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для моделей без электрических стеклоподъемников)


    1. A01BFEH

      Закрепите стекло передней двери в сборе на кронштейне механизма стеклоподъемника передней двери в сборе.

      Note

      Если стекло передней двери установить не удается, установите ручку стеклоподъемника передней двери в сборе и вручную отрегулируйте положение стекла по вертикали.

    2. Закрепите стекло передней двери 2 болтами.

      Torque:
      7,0 Н*м  { 71 кгс*см, 62 фунт-сила-дюйма }

    3. Установите пробку отверстия.

  17. УСТАНОВИТЕ НАРУЖНЫЙ УПЛОТНИТЕЛЬ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

  18. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ


    1. Введите в зацепление фиксатор.

    2. A01BH2KE01

      Установите крышку технологического отверстия передней двери и закрепите ее 6 болтами.

      Note

      В случае отрыва герметика EPT замените его новым.

    3. Введите в зацепление зажим и подсоедините разъем.

  19. УСТАНОВИТЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (для моделей с зеркалами без электропривода)


    1. A01BE1I

      Установите наружное зеркало заднего вида в сборе и закрепите его 3 гайками.

      Torque:
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

  20. УСТАНОВИТЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (для моделей с электроприводом зеркал)


    1. A01BHS3E01

      Установите наружное зеркало заднего вида в сборе и закрепите его 3 гайками.

      Torque:
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

    2. Установите зажим.

    3. Подсоедините разъем.

  21. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для моделей с электрическими стеклоподъемниками)


    1. A01BGT1E01

      Введите в зацепление 12 фиксаторов и закрепите панель облицовки передней двери в сборе винтом.

  22. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для моделей без электрических стеклоподъемников)


    1. A01BDJPE01

      Введите в зацепление 12 фиксаторов и закрепите панель облицовки передней двери в сборе 3 винтами.

  23. УСТАНОВИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ (для моделей с электрическими стеклоподъемниками)


    1. Подсоедините разъем.

    2. Введите в зацепление фиксаторы и захваты, и закрепите главный выключатель электрических стеклоподъемников в сборе 2 винтами.

  24. УСТАНОВИТЕ РУЧКУ СТЕКЛОПОДЪЕМНИКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для моделей без электрических стеклоподъемников)


    1. Предварительно установите ручку стеклоподъемника передней двери в сборе и полностью закройте окно передней двери.

    2. A01BDB2E01

      Установите ручку стеклоподъемника передней двери в сборе, как показано на рисунке.

  25. УСТАНОВИТЕ ОБЛИЦОВКУ КРОНШТЕЙНА НИЖНЕЙ РАМЫ ПЕРЕДНЕЙ ДВЕРИ


    1. A01BC9PE01

      Введите в зацепление 3 фиксатора и установите облицовку кронштейна нижней рамы передней двери.

  26. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ ПЕРЕДНЮЮ ДВЕРЬ

    (см. стр. Click here).

  27. ПЕРЕНАСТРОЙТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА (для моделей с электрическими стеклоподъемниками)

    (см. стр. Click here)
