РАЗДВИЖНАЯ ДВЕРЬ С АВТОМАТИЗИРОВАННЫМ ПРИВОДОМ КОНТАКТЫ ЭБУ


  1. ПРОВЕРЬТЕ РЕЛЕ УПРАВЛЕНИЯ ДВЕРЯМИ (с левой стороны)


    1. Отсоедините разъемы q3 и q4 реле управления дверями.

      A01BGOAE01

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      q3-7 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом
      q3-8 (B) - масса B-R - масса Питание аккумуляторной батареи Всегда 11-14 В
      q4-9 (IG) - масса B - масса Питание зажигания Зажигание включено 11 - 14 В
      q4-9 (IG) - масса B - масса Питание зажигания Замок зажигания в положении OFF (ВЫКЛ) Менее 1 В
      q4-11 (ECUB) - масса W - масса Питание аккумуляторной батареи Всегда 11-14 В
      q4-21 (SEL) - масса W-B - масса Масса Всегда Менее 1 Ом

    3. Подсоедините разъемы q3 и q4 реле управления дверями.

    4. Измерьте напряжение и сопротивление и сравните с допустимыми значениями, указанными в следующей таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      q3-1 (DC-) - масса P - масса Выход управления электродвигателем доводчика замка раздвижной двери Левая раздвижная дверь полностью открыта → полуоткрытое положение → вращение в нормальном направлении → вращение в обратном направлении → прекращение операции Менее 1 В → менее 1 В → менее 1 В → 11 - 14 В → менее 1 В
      q3-2 (CL+) - масса Y-B - масса Выход муфты раздвижной двери Левая раздвижная дверь полностью закрыта → выключатель электропривода раздвижной двери выключен → включен, или выключатель левой раздвижной двери с ключом нажат → операция открывания левой раздвижной двери → левая раздвижная дверь полностью открыта Менее 1 В → 11-14 В → Менее 1 В
      q3-3 (SD-) - масса B - масса Выход управления низкой скорости открывания электродвигателя раздвижной двери Левая раздвижная дверь полностью закрыта, выключатель электропривода раздвижной двери выключен → включен, или выключатель левой раздвижной двери с ключом нажат → операция открывания левой раздвижной двери → диапазон малой скорости → левая раздвижная дверь полностью открыта Менее 1 В → менее 1 В → 11 - 14 В → Approximately 8 В → менее 1 В
      q3-4 (SD+) - масса L - масса Выход управления высокой скорости открывания электродвигателя раздвижной двери Левая раздвижная дверь полностью закрыта, выключатель электропривода раздвижной двери выключен → включен, или выключатель левой раздвижной двери с ключом нажат → операция открывания левой раздвижной двери → диапазон малой скорости → левая раздвижная дверь полностью открыта Менее 1 В → менее 1 В → 11 - 14 В → Approximately 8 В → менее 1 В
      q3-5 (DC+) - масса L - масса Выход управления электродвигателем доводчика замка раздвижной двери Левая раздвижная дверь полностью открыта, выключатель электропривода раздвижной двери выключен → включен, или выключатель левой раздвижной двери с ключом нажат → операция открывания левой раздвижной двери → левая раздвижная дверь в полуоткрытом положении → левая раздвижная дверь полностью закрыта Менее 1 В → менее 1 В → 11 - 14 В → менее 1 В
      q3-6 (CL-) - масса Y-R - масса Выход муфты раздвижной двери Раздвижная дверь полностью открыта, выключатель электропривода раздвижной двери выключен → включен, или выключатель левой раздвижной двери с ключом нажат → операция открывания левой раздвижной двери → левая раздвижная дверь полностью открыта Менее 1 В → изменение в диапазоне от 11 - 14 В до величины менее 1 В (перемещение левой раздвижной двери) → менее 1 В
      q4-1 (BZR) - масса W - масса Выходной сигнал предупредительного зуммера раздвижной двери Раздвижная дверь полностью открыта, выключатель электропривода раздвижной двери выключен → включен, или выключатель левой раздвижной двери с ключом нажат → операция открывания левой раздвижной двери → левая раздвижная дверь полностью открыта Менее 1 В → 11 - 14 В (приблизительно 0,8 секунды) → менее 1 В
      q4-1 (BZR) - масса W - масса Выходной сигнал предупредительного зуммера раздвижной двери Левая раздвижная дверь полностью закрыта → левая раздвижная дверь полностью открыта (операция помощи) → операция открывания левой раздвижной двери 11 - 14 В → 11 - 14 В (приблизительно 0,8 секунды) → 11 - 14 В (приблизительно 0,4 секунды) → менее 1 В
      q4-1 (BZR) - масса W - масса Выходной сигнал предупредительного зуммера раздвижной двери Раздвижная дверь полностью открыта, выключатель электропривода раздвижной двери выключен → включен, или выключатель левой раздвижной двери с ключом нажат → операция закрывания левой раздвижной двери 11 - 14 В → 11 - 14 В (приблизительно 0,8 секунды) → 11 - 14 В (приблизительно 0,4 секунды) → менее 1 В
      q4-1 (BZR) - масса W - масса Выходной сигнал предупредительного зуммера раздвижной двери Левая раздвижная дверь полностью открыта → внутренняя или наружная ручка вытянута → операция закрывания левой раздвижной двери 11 - 14 В → 11 - 14 В (приблизительно 0,8 секунды) → 11 - 14 В (приблизительно 0,4 секунды) → менее 1 В
      q4-3 (DSV) - масса P - масса Питание датчика импульсов привода раздвижной двери Зажигание включено 11 - 14 В
      q4-3 (DSV) - масса P - масса Питание датчика импульсов привода раздвижной двери Зажигание выключено Менее 1 В
      q4-8 (MPX1) - масса Y - масса Вход выключателя в ручке Внутренняя или наружная ручка не вытянута → вытянута 10 кОм или более → менее 1 Ом
      q4-10 (CPSW) - масса R - масса Вход датчика положения паркинга/нейтрали Зажигание включено, рычаг переключения передач в положении P → в любом положении, кроме Р 11-14 В → менее 1 В
      q4-12 (RACT) - масса R-B - масса Выход управления электродвигателя разблокировки раздвижной двери Левая раздвижная дверь полностью закрыта, выключатель электропривода раздвижной двери выключен → включен, или выключатель левой раздвижной двери с ключом нажат → операция открывания левой раздвижной двери → левая раздвижная дверь полностью открыта Менее 1 В → 11-14 В → Менее 1 В
      q4-14 (OS) - масса G - масса Входной сигнал датчика раздвижной двери с электроприводом Датчик раздвижной двери с электроприводом нажат → не нажат Ниже приблизительно 100 Ом → Ниже приблизительно 1 кОм
      q4-15 (PKB) - масса B - масса Вход выключателя стояночного тормоза Рычаг стояночного тормоза вытянут → не вытянут 10 кОм или более → менее 1 Ом
      q4-16 (DSW) - масса Y - масса Входной сигнал выключателя электропривода раздвижной двери Выключатель электропривода раздвижной двери выключен → включен Менее 1 Ом → 10 кОм или выше
      q4-17 (MSW) - масса V - масса Входной сигнал главного выключателя электропривода раздвижных дверей Главный выключатель электропривода раздвижных дверей выключен → включен Менее 1 Ом → 10 кОм или выше
      q4-20 (MPX2) - масса L - масса Вход выключателя в ручке Внутренняя или наружная ручка не вытянута → вытянута Менее 1 Ом → 10 кОм или выше
      q4-22 (DLSW) - масса GR - масса Вход датчика положения разблокировки двери Левая раздвижная дверь полностью открыта, левая раздвижная дверь разблокирована → заблокирована Менее 1 Ом → 10 кОм или выше
      q4-23 (DS2) - масса B - масса Входной сигнал датчика импульсов привода раздвижной двери Левая раздвижная дверь полностью закрыта → операция открывания левой раздвижной двери → левая раздвижная дверь полностью открыта → операция закрывания левой раздвижной двери → левая раздвижная дверь полностью закрыта Менее 1 В → изменение в диапазоне от 11 - 14 В до величины менее 1 В (перемещение левой раздвижной двери) → 11 - 14 В (раздвижная дверь полностью открыта) → изменение в диапазоне от 11 - 14 В до величины менее 1 В (перемещение левой раздвижной двери) → менее 1 В
      q4-24 (DS1) - масса LG - масса Входной сигнал датчика импульсов привода раздвижной двери Левая раздвижная дверь полностью закрыта → операция открывания раздвижной двери → левая раздвижная дверь полностью открыта → операция закрывания левой раздвижной двери → левая раздвижная дверь полностью закрыта Менее 1 В → изменение в диапазоне от 11 - 14 В до величины менее 1 В (перемещение левой раздвижной двери) → 11 - 14 В (левая раздвижная дверь полностью открыта) → изменение в диапазоне от 11 - 14 В до величины менее 1 В (перемещение левой раздвижной двери) → менее 1 В

  2. ПРОВЕРЬТЕ РЕЛЕ УПРАВЛЕНИЯ ДВЕРЯМИ (с правой стороны, для моделей с раздвижными дверями с электроприводом)


    1. Отсоедините разъемы I3 и I4 реле управления дверями.

      A01BGOAE02

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I3-7 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом
      I3-8 (B) - масса B-R - масса Питание аккумуляторной батареи Всегда 11-14 В
      I4-9 (PCV1) - масса B - масса Питание зажигания Зажигание включено 11 - 14 В
      I4-9 (PCV1) - масса B - масса Питание зажигания Замок зажигания в положении OFF (ВЫКЛ) Менее 1 В
      I4-11 (ECUB) - масса W - масса Питание аккумуляторной батареи Всегда 11-14 В
      I4-21 (SEL) - масса W-B - масса Масса Всегда Менее 1 Ом

    3. Подсоедините разъемы I3 и I4 реле управления дверями.

    4. Измерьте напряжение и сопротивление и сравните с допустимыми значениями, указанными в следующей таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      I3-1 (DC-) - масса P - масса Выход управления электродвигателем доводчика замка раздвижной двери Правая раздвижная дверь полностью открыта → полуоткрытое положение → вращение в нормальном направлении → вращение в обратном направлении → прекращение операции Менее 1 В → менее 1 В → менее 1 В → 11 - 14 В → менее 1 В
      I3-2 (CL+) - масса Y-B - масса Выход муфты раздвижной двери Правая раздвижная дверь полностью закрыта → выключатель электропривода раздвижной двери выключен → включен, или выключатель правой раздвижной двери с ключом нажат → операция открывания правой раздвижной двери → правая раздвижная дверь полностью открыта Менее 1 В → 11-14 В → Менее 1 В
      I3-3 (SD-) - масса B - масса Выход управления низкой скорости открывания электродвигателя раздвижной двери Правая раздвижная дверь полностью закрыта, выключатель электропривода раздвижной двери выключен → включен, или выключатель правой раздвижной двери с ключом нажат → операция открывания правой раздвижной двери → диапазон малой скорости → правая раздвижная дверь полностью открыта Менее 1 В → менее 1 В → 11 - 14 В → Approximately 8 В → менее 1 В
      I3-4 (SD+) - масса L - масса Выход управления высокой скорости открывания электродвигателя раздвижной двери Правая раздвижная дверь полностью закрыта, выключатель электропривода раздвижной двери выключен → включен, или выключатель правой раздвижной двери с ключом нажат → операция открывания правой раздвижной двери → диапазон малой скорости → правая раздвижная дверь полностью открыта Менее 1 В → менее 1 В → 11 - 14 В → Approximately 8 В → менее 1 В
      I3-5 (DC+) - масса L - масса Выход управления электродвигателем доводчика замка раздвижной двери Правая раздвижная дверь полностью открыта, выключатель электропривода раздвижной двери выключен → включен, или выключатель правой раздвижной двери с ключом нажат → операция открывания правой раздвижной двери → правая раздвижная дверь в полуоткрытом положении → правая раздвижная дверь полностью закрыта Менее 1 В → менее 1 В → 11 - 14 В → менее 1 В
      I3-6 (CL-) - масса Y-R - масса Выход муфты раздвижной двери Раздвижная дверь полностью открыта, выключатель электропривода раздвижной двери выключен → включен, или выключатель правой раздвижной двери с ключом нажат → операция открывания правой раздвижной двери → правая раздвижная дверь полностью открыта Менее 1 В → изменение в диапазоне от 11 - 14 В до величины менее 1 В (перемещение правой раздвижной двери) → менее 1 В
      I4-1 (BZR) - масса W - масса Выходной сигнал предупредительного зуммера раздвижной двери Раздвижная дверь полностью открыта, выключатель электропривода раздвижной двери выключен → включен, или выключатель правой раздвижной двери с ключом нажат → операция открывания правой раздвижной двери → правая раздвижная дверь полностью открыта Менее 1 В → 11 - 14 В (приблизительно 0,8 секунды) → менее 1 В
      I4-1 (BZR) - масса W - масса Выходной сигнал предупредительного зуммера раздвижной двери Правая раздвижная дверь полностью закрыта → правая раздвижная дверь полностью открыта (операция помощи) → операция открывания правой раздвижной двери 11 - 14 В → 11 - 14 В (приблизительно 0,8 секунды) → 11 - 14 В (приблизительно 0,4 секунды) → менее 1 В
      I4-1 (BZR) - масса W - масса Выходной сигнал предупредительного зуммера раздвижной двери Раздвижная дверь полностью открыта, выключатель электропривода раздвижной двери выключен → включен, или выключатель правой раздвижной двери с ключом нажат → операция закрывания правой раздвижной двери 11 - 14 В → 11 - 14 В (приблизительно 0,8 секунды) → 11 - 14 В (приблизительно 0,4 секунды) → менее 1 В
      I4-1 (BZR) - масса W - масса Выходной сигнал предупредительного зуммера раздвижной двери Правая раздвижная дверь полностью открыта → внутренняя или наружная ручка вытянута → операция закрывания правой раздвижной двери 11 - 14 В → 11 - 14 В (приблизительно 0,8 секунды) → 11 - 14 В (приблизительно 0,4 секунды) → менее 1 В
      I4-3 (DSV) - масса P - масса Питание датчика импульсов привода раздвижной двери Зажигание включено 11 - 14 В
      I4-3 (DSV) - масса P - масса Питание датчика импульсов привода раздвижной двери Зажигание выключено Менее 1 В
      I4-8 (MPX1) - масса Y - масса Вход выключателя в ручке Внутренняя или наружная ручка не вытянута → вытянута 10 кОм или более → менее 1 Ом
      I4-10 (CPSW) - масса R - масса Вход датчика положения паркинга/нейтрали Зажигание включено, рычаг переключения передач в положении P → в любом положении, кроме Р 11-14 В → менее 1 В
      I4-12 (RACT) - масса R-B - масса Выход управления электродвигателя разблокировки раздвижной двери Правая раздвижная дверь полностью закрыта, выключатель электропривода раздвижной двери выключен → включен, или выключатель правой раздвижной двери с ключом нажат → операция открывания правой раздвижной двери → правая раздвижная дверь полностью открыта Менее 1 В → 11-14 В → Менее 1 В
      I4-14 (OS) - масса G - масса Входной сигнал датчика раздвижной двери с электроприводом Датчик раздвижной двери с электроприводом нажат → не нажат Ниже приблизительно 100 Ом → Ниже приблизительно 1 кОм
      I4-15 (PKB) - масса B - масса Вход выключателя стояночного тормоза Рычаг стояночного тормоза вытянут → не вытянут 10 кОм или более → менее 1 Ом
      I4-16 (DSW) - масса Y - масса Входной сигнал выключателя электропривода раздвижной двери Выключатель электропривода раздвижной двери выключен → включен Менее 1 Ом → 10 кОм или выше
      I4-17 (MSW) - масса V - масса Входной сигнал главного выключателя электропривода раздвижных дверей Главный выключатель электропривода раздвижных дверей выключен → включен Менее 1 Ом → 10 кОм или выше
      I4-20 (MPX2) - масса L - масса Вход выключателя в ручке Внутренняя или наружная ручка не вытянута → вытянута Менее 1 Ом → 10 кОм или выше
      I4-22 (DLSW) - масса GR - масса Вход датчика положения разблокировки двери Правая раздвижная дверь полностью открыта, правая раздвижная дверь разблокирована → заблокирована Менее 1 Ом → 10 кОм или выше
      I4-23 (DS2) - масса B - масса Входной сигнал датчика импульсов привода раздвижной двери Правая раздвижная дверь полностью закрыта → операция открывания правой раздвижной двери → правая раздвижная дверь полностью открыта → операция закрывания правой раздвижной двери → правая раздвижная дверь полностью закрыта Менее 1 В → изменение в диапазоне от 11 - 14 В до величины менее 1 В (перемещение правой раздвижной двери) → 11 - 14 В (раздвижная дверь полностью открыта) → изменение в диапазоне от 11 - 14 В до величины менее 1 В (перемещение правой раздвижной двери) → менее 1 В
      I4-24 (DS1) - масса LG - масса Входной сигнал датчика импульсов привода раздвижной двери Правая раздвижная дверь полностью закрыта → операция открывания раздвижной двери → правая раздвижная дверь полностью открыта → операция закрывания правой раздвижной двери → правая раздвижная дверь полностью закрыта Менее 1 В → изменение в диапазоне от 11 - 14 В до величины менее 1 В (перемещение правой раздвижной двери) → 11 - 14 В (правая раздвижная дверь полностью открыта) → изменение в диапазоне от 11 - 14 В до величины менее 1 В (перемещение правой раздвижной двери) → менее 1 В

  3. ПРОВЕРЬТЕ РЕЛЕ ОТКРЫВАНИЯ ДВЕРЕЙ (с левой стороны)

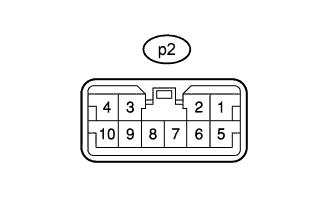

    1. A01BBJPE01

      Отсоедините разъем p2 реле открывания дверей.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      p2-2 (E) - масса W-B - масса Масса Всегда Менее 1 Ом
      p2-6 (L) - масса W - масса Источник питания Всегда 11-14 В
      p2-10 (E) - масса BR - масса Масса Всегда Менее 1 Ом

    3. Подсоедините разъем p2 реле открывания дверей.

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      p2-1 (L) - p2-10 (E) W - BR Выход электродвигателя разблокировки раздвижной двери Замок раздвижной двери полностью закрыт → выключатель электропривода раздвижной двери выключен → операция открывания замка раздвижной двери → замок раздвижной двери полностью открыт Менее 1 В → менее 1 В → менее 1 В → 11 - 14 В
      p2-3 (UL1) - p2-10 (E) R - BR Выход электродвигателя разблокировки раздвижной двери Замок раздвижной двери полностью закрыт → выключатель электропривода раздвижной двери выключен → операция открывания замка раздвижной двери → замок раздвижной двери полностью открыт Менее 1 В → менее 1 В → 11 - 14 В → менее 1 В
      p2-5 (SIG) - p2-10 (E) Y - BR Выход датчика положения отпирания Раздвижная дверь полностью открыта или закрыта → раздвижная дверь открывается или закрывается 11 - 14 В → менее 1 В → 11 - 14 В
      p2-12 (P/W) - p2-10 (E) L - BR Выход датчика начального положения Раздвижная дверь полностью открыта или закрыта → частично открыта или закрыта Менее 1 В → 11-14 В → Менее 1 В

  4. ПРОВЕРЬТЕ РЕЛЕ ОТКРЫВАНИЯ ДВЕРЕЙ (с правой стороны, для моделей с раздвижными дверями с электроприводом)

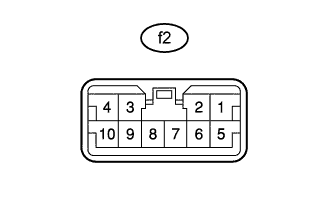

    1. A01BBJPE02

      Отсоедините разъем f2 реле открывания дверей.

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      f2-2 (E) - масса W - масса Масса Всегда Менее 1 Ом
      f2-6 (B) - масса B - масса Источник питания Всегда 11-14 В
      f2-10 (MSE) - масса BR - масса Масса Всегда Менее 1 Ом

    3. Подсоедините разъем f2 реле открывания дверей.

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      f2-1 (DC-) - f2-10 (MSE) R - BR Выход электродвигателя разблокировки раздвижной двери Замок раздвижной двери полностью закрыт → выключатель электропривода раздвижной двери выключен → операция открывания замка раздвижной двери → замок раздвижной двери полностью открыт Менее 1 В → менее 1 В → менее 1 В → 11 - 14 В
      f2-3 (DC+) - f2-10 (MSE) B - BR Выход электродвигателя разблокировки раздвижной двери Замок раздвижной двери полностью закрыт → выключатель электропривода раздвижной двери выключен → операция открывания замка раздвижной двери → замок раздвижной двери полностью открыт Менее 1 В → менее 1 В → 11 - 14 В → менее 1 В
      f2-5 (HSW) - f2-10 (MSE) Y - BR Выход датчика положения отпирания Раздвижная дверь полностью открыта или закрыта → раздвижная дверь открывается или закрывается 11 - 14 В → менее 1 В → 11 - 14 В
      f2-12 (POS) - f2-10 (MSE) L - BR Выход датчика начального положения Раздвижная дверь полностью открыта или закрыта → частично открыта или закрыта Менее 1 В → 11-14 В → Менее 1 В
