НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА СНЯТИЕ

Tech Tips


  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.


  1. СНИМИТЕ ОБЛИЦОВКУ КРОНШТЕЙНА НИЖНЕЙ РАМЫ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ


    1. A01BC9PE01

      Отсоедините 3 фиксатора и снимите облицовку кронштейна нижней рамы левой передней двери.

    2. Снимите 3 оставшихся фиксатора с кузова, чтобы установить их на облицовку кронштейна нижней рамы левой передней двери.

  2. СНИМИТЕ РУЧКУ СТЕКЛОПОДЪЕМНИКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для моделей без электрических стеклоподъемников, с механизмом отвода зеркал)


    1. A01BB5CE02
      Обозначения на рисунке
      *1 Защитная клейкая лента

      Вставьте съемник фиксаторов между пластиной внутренней ручки стеклоподъемника передней двери и облицовочной панелью левой передней двери.

      Tech Tips

      Перед использованием оберните рабочую часть съемника зажимов клейкой лентой.

    2. Поверните ручку по часовой стрелке, чтобы снять пружинное стопорное кольцо, ручку стеклоподъемника передней двери и пластину в сборе.

  3. СНИМИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ (для моделей с электрическими стеклоподъемниками, с механизмом отвода зеркал)


    1. A01BE6P

      Выверните 2 винта.

    2. С помощью съемника молдингов расцепите 3 фиксатора и 4 захвата.

    3. Отсоедините разъем выключателя и снимите главный выключатель электрических стеклоподъемников в сборе.

  4. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для моделей без электрических стеклоподъемников, с механизмом отвода зеркал)


    1. A01BDJPE01

      Выверните 3 винта.

    2. С помощью съемника фиксаторов освободите 12 фиксаторов и снимите панель облицовки левой передней двери.

      Tech Tips

      Если съемник фиксаторов не достает до фиксатора, нажмите на нижнюю облицовочную накладку, чтобы снять ее.

  5. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с электрическими стеклоподъемниками, с механизмом отвода зеркал)


    1. A01BGT1E01

      Выверните винт.

    2. С помощью съемника фиксаторов освободите 12 фиксаторов и снимите панель облицовки левой передней двери.

      Tech Tips

      Если доступ к фиксатору закрыт, оттяните нижнюю облицовку и снимите ее.

  6. СНИМИТЕ ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ


    1. A01BE1I

      Для моделей без механизма отвода зеркал:


      1. Отверните 3 гайки и снимите левое наружное зеркало заднего вида.

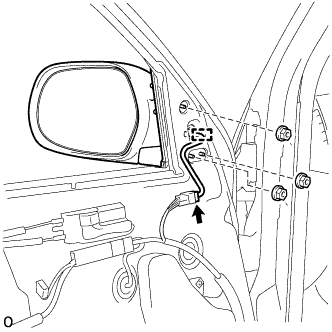

    2. A01BEFO

      Для моделей с механизмом отвода зеркал:


      1. Отсоедините разъем.

      2. Освободите захват, отверните 3 гайки и снимите левое наружное зеркало заднего вида в сборе.
