ПЕДАЛЬ СЦЕПЛЕНИЯ СНЯТИЕ


  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


    1. A01BHMVE01

      С помощью съемника фиксаторов снимите 2 фиксатора (A).

    2. Освободите 4 фиксатора (B).

    3. Отсоедините разъем.

    4. A01BHHW

      Нажмите на участки, указанные стрелками на рисунке, чтобы отсоединить трос устройства блокировки топливной крышки и трос управления замком капота в сборе от панели.

      Снимите нижнюю отделочную накладку панели приборов.

  3. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ


    1. A01BE86

      С помощью съемника фиксаторов освободите 2 фиксатора.

    2. Освободите 3 захвата и снимите нижнюю крышку панели приборов № 1 в сборе.

  4. СНИМИТЕ КРЫШКУ ОТВЕРСТИЯ СТОЯНОЧНОГО ТОРМОЗА


    1. A01BF1ME01

      Освободите 6 захватов и снимите крышку отверстия стояночного тормоза.

  5. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ


    1. A01BAU7E01

      Поверните рукоятку рычага переключения передач в направлении, указанном стрелкой, и снимите рукоятку.

  6. СНИМИТЕ ЧЕХОЛ ЛЮЧКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ


    1. A01BF5BE01

      Механическая трансмиссия:

      Освободите 6 захватов и снимите чехол лючка рычага переключения передач в сборе.

    2. Автоматическая трансмиссия:

      Освободите 8 захватов и снимите чехол лючка рычага переключения передач в сборе.

  7. СНИМИТЕ ЦЕНТРАЛЬНУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


    1. A01BB5ME01

      Освободите 8 захватов и снимите нижнюю центральную отделочную накладку панели приборов.

  8. СНИМИТЕ НАСОС И БАЧОК ОМЫВАТЕЛЯ В СБОРЕ (для моделей с левосторонним рулевым управлением)

  9. СНИМИТЕ ВОЗДУХОВОД № 1 В СБОРЕ (для моделей с правосторонним рулевым управлением)


    1. A01BDNAE01

      Снимите фиксатор.

    2. Освободите 2 захвата и снимите воздуховод № 1.

  10. ОТДЕЛИТЕ ГЛАВНЫЙ ЦИЛИНДР СЦЕПЛЕНИЯ В СБОРЕ


    1. A01BHS1

      Отверните 2 гайки и отсоедините главный цилиндр сцепления от кронштейна педали сцепления.

  11. СНИМИТЕ КРОНШТЕЙН ПЕДАЛИ СЦЕПЛЕНИЯ В СБОРЕ


    1. A01BG30

      Вытолкните вилку штока вверх и освободите ее, сдвинув к правой стороне автомобиля.

    2. A01BD7F

      Выверните болт и снимите кронштейн педали сцепления.

  12. СНИМИТЕ ПРУЖИНУ ПЕДАЛИ СЦЕПЛЕНИЯ (ДЛЯ МОДЕЛЕЙ С ДВИГАТЕЛЕМ 2KD-FTV)


    1. A01BHUCE01

      С помощью отвертки снимите разрезное уплотнение.

    2. Снимите пружину педали сцепления.

  13. СНИМИТЕ ПРУЖИНУ СЖАТИЯ ЧАШКИ ПРУЖИНЫ МЕХАНИЗМА РАЗГРУЗКИ СЦЕПЛЕНИЯ


    1. A01BB4M

      Зажмите педаль сцепления в тисках с мягкими губками.

    2. До упора нажав педаль сцепления, снимите пружину сжатия.

  14. СНИМИТЕ ПЕДАЛЬ СЦЕПЛЕНИЯ В СБОРЕ


    1. A01BBP8E01

      Нанесите метки на кронштейн педали сцепления.

    2. Отверните гайку и снимите шайбу, валик педали и педаль сцепления с кронштейна педали сцепления.

  15. СНИМИТЕ ПОЯСОК ВАЛИКА ПЕДАЛИ СЦЕПЛЕНИЯ

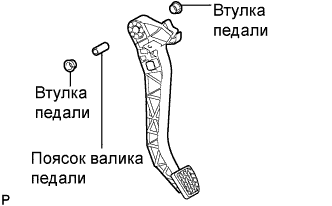

    1. A01BECGE01

      Снимите 2 втулки и поясок валика с педали сцепления.

  16. СНИМИТЕ ПОДУШКУ № 1 ПЕДАЛИ СЦЕПЛЕНИЯ


    1. A01BFV4

      Снимите подушку педали сцепления № 1.

  17. СНИМИТЕ НАКЛАДКУ ПЕДАЛИ СЦЕПЛЕНИЯ


    1. Снимите накладку педали сцепления с педали сцепления.

  18. СНИМИТЕ ДЕРЖАТЕЛЬ ПРУЖИНЫ ПЕДАЛИ СЦЕПЛЕНИЯ


    1. A01BAJR

      Снимите держатель пружины педали сцепления с кронштейна педали сцепления.
