ПЕДАЛЬ СЦЕПЛЕНИЯ УСТАНОВКА


  1. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ПРУЖИНЫ ПЕДАЛИ СЦЕПЛЕНИЯ


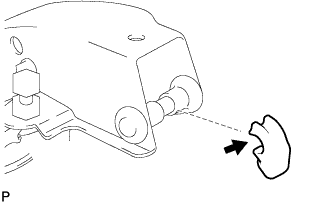

    1. A01BAJRE02

      Нанесите на внутренние поверхности держателя пружины педали сцепления универсальную консистентную смазку.

      Обозначения на рисунке
      A01BAZL Универсальная консистентная смазка

    2. Установите держатель пружины педали сцепления.

  2. УСТАНОВИТЕ НАКЛАДКУ ПЕДАЛИ СЦЕПЛЕНИЯ


    1. Установите накладку педали сцепления на педаль сцепления.

  3. УСТАНОВИТЕ ПОДУШКУ № 1 ПЕДАЛИ СЦЕПЛЕНИЯ


    1. A01BFV4

      С помощью круглогубцев установите подушку педали сцепления № 1 на педаль сцепления.

  4. УСТАНОВИТЕ ПОЯСОК ВАЛИКА ПЕДАЛИ СЦЕПЛЕНИЯ


    1. A01BECGE07
      Обозначения на рисунке
      *1 Втулка педали сцепления
      *2 Поясок валика педали сцепления
      A01BAZL Универсальная консистентная смазка

      Нанесите универсальную консистентную смазку на внутренние, внешние и торцевые поверхности 2 новых втулок педали сцепления.

    2. Установите поясок валика педали сцепления и 2 втулки педали сцепления на педаль сцепления.

  5. УСТАНОВИТЕ ПЕДАЛЬ СЦЕПЛЕНИЯ В СБОРЕ

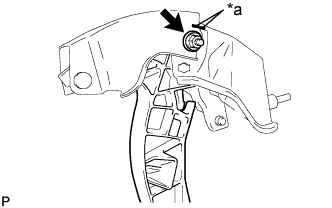

    1. A01BBP8E02
      Обозначения на рисунке
      *a Метки

      Совместите метки на педали сцепления и кронштейне педали сцепления.

    2. Установите педаль сцепления с валиком педали сцепления и шайбой на кронштейн педали сцепления и закрепите их гайкой.

      Torque:
      34 Н*м  { 350 кгс*см, 25 фунт-сила-футов }

  6. УСТАНОВИТЕ ПРУЖИНУ СЖАТИЯ ЧАШКИ ПРУЖИНЫ МЕХАНИЗМА РАЗГРУЗКИ СЦЕПЛЕНИЯ


    1. A01BB4ME03

      Нанесите на поверхности скольжения пружины универсальную консистентную смазку.

      Обозначения на рисунке
      A01BAZL Универсальная консистентная смазка

    2. Установите пружину сжатия чашки пружины механизма разгрузки сцепления.

  7. УСТАНОВИТЕ ПРУЖИНУ ПЕДАЛИ СЦЕПЛЕНИЯ (для моделей с 2KD-FTV)


    1. A01BCZOE03
      Обозначения на рисунке
      *a Скользящий конец
      A01BAZL Универсальная консистентная смазка

      Нанесите универсальную консистентную смазку № 2 на поверхности скольжения пружины.

    2. A01BHUCE03
      Обозначения на рисунке
      *A Для моделей с левосторонним рулевым управлением
      *B Для моделей с правосторонним рулевым управлением

      Установите пружину педали сцепления.

      Note

      Пружину необходимо устанавливать концом вверх.

    3. Установите новое разрезное уплотнение.

  8. УСТАНОВИТЕ ОГРАНИЧИТЕЛЬНЫЙ БОЛТ ПЕДАЛИ СЦЕПЛЕНИЯ (для моделей без переключателя педали сцепления в сборе)


    1. A01BCOW

      Установите ограничительный болт педали сцепления вместе с гайкой так, чтобы его конец касался подушки педали сцепления № 1.

      Tech Tips

      После завершения регулировки педали сцепления затяните контргайку с заданным моментом.

  9. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ ПЕДАЛИ СЦЕПЛЕНИЯ В СБОРЕ (для моделей с переключателем педали сцепления)


    1. С помощью разрезной головки на 14 мм установите переключатель муфты сцепления.

      Torque:
      16 Н*м  { 160 кгс*см, 12 фунт-сила-футов }

      Note

      Если совместно с динамометрическим ключом используется разрезная головка, используйте формулу для расчета заданных моментов затяжки (см. стр. Click here).

    2. Подсоедините разъем переключателя муфты сцепления.

  10. УСТАНОВИТЕ КРОНШТЕЙН ПЕДАЛИ СЦЕПЛЕНИЯ В СБОРЕ


    1. A01BAM3E01

      Установите кронштейн педали сцепления, совместив фиксатор (со стороны кронштейна педали сцепления) с отверстием кронштейна на автомобиле.

      Note

      Убедитесь, что фиксатор (со стороны кронштейна педали сцепления) надежно зацеплен за отверстие кронштейна на автомобиле.

    2. A01BD7F

      Установите кронштейн педали сцепления и закрепите его болтом.

      Torque:
      31 Н*м  { 316 кгс*см, 23 фунт-сила-фута }
    3. A01BEKME02

      Нанесите универсальную консистентную смазку на поверхности скольжения вилки штока и педали сцепления.

      Обозначения на рисунке
      A01BAZL Универсальная консистентная смазка

    4. Вставьте вилку штока в вырез педали с правой стороны автомобиля и протолкните ее вниз.

      Note

      Чтобы убедиться в надежности крепления вилки в педали, проверьте, блокируется ли шток при попытке повернуть его на угол 30° или больше.

    5. для моделей с переключателем педали сцепления в сборе:

      Подсоедините разъем переключателя муфты сцепления и зажим жгута проводов.

  11. УСТАНОВИТЕ ГЛАВНЫЙ ЦИЛИНДР СЦЕПЛЕНИЯ В СБОРЕ


    1. A01BHS1

      Установите главный цилиндр сцепления и закрепите его 2 гайками.

      Torque:
      14 Н*м  { 145 кгс*см, 10 фунт-сила-футов }

  12. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ ВЫСОТУ ПЕДАЛИ СЦЕПЛЕНИЯ

    (см. стр. Click here).

  13. УСТАНОВИТЕ ВОЗДУХОВОД № 1 (для моделей с правосторонним рулевым управлением)

  14. УСТАНОВИТЕ БАЧОК И НАСОС ОМЫВАТЕЛЯ В СБОРЕ (для моделей с левосторонним рулевым управлением)


    1. Для моделей с задним стеклоочистителем:

      Подсоедините 2 разъема и 2 шланга стеклоомывателя.

    2. Для моделей без заднего стеклоочистителя:

      Подсоедините разъем и шланг омывателя.

    3. Закрепите зажим шланга.

    4. Установите электродвигатель и бачок омывателя ветрового стекла в сборе и закрепите их 2 болтами.

      Torque:
      5,4 Н*м  { 55 кгс*см, 48 фунт-сила-дюймов }

    5. Подсоедините разъем к электродвигателю и насосу омывателя ветрового стекла в сборе.

  15. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


    1. Введите в зацепление 8 захватов, чтобы установить нижнюю центральную отделочную накладку панели приборов.

  16. УСТАНОВИТЕ ЧЕХОЛ ЛЮЧКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ


    1. Для моделей с механической трансмиссией:

      Введите в зацепление 6 захватов, чтобы установить чехол лючка рычага переключения передач в сборе.

    2. Для моделей с автоматической трансмиссией:

      Введите в зацепление 8 захватов, чтобы установить чехол лючка рычага переключения передач в сборе.

  17. УСТАНОВИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

  18. УСТАНОВИТЕ КРЫШКУ ОТВЕРСТИЯ СТОЯНОЧНОГО ТОРМОЗА


    1. Введите в зацепление 6 захватов, чтобы установить крышку отверстия стояночного тормоза.

  19. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ


    1. Введите в зацепление 3 захвата, чтобы установить нижнюю крышку панели приборов № 1.

    2. Установите 2 фиксатора.

  20. УСТАНОВИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


    1. Подсоедините трос устройства блокировки топливной крышки и трос управления замком капота к нижней отделочной накладке панели приборов.

    2. Установите нижнюю отделочную накладку панели приборов и закрепите ее 4 фиксаторами.

    3. Установите 2 фиксатора.

  21. ПОДСОЕДИНИТЕ ОТРИЦАТЕЛЬНЫЙ ВЫВОД АККУМУЛЯТОРНОЙ БАТАРЕИ

  22. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

    После выполнения работ при отсоединенном отрицательном выводе аккумуляторной батареи и его подсоединения некоторые системы требуют инициализации. (см. стр. Click here)
