СТАРТЕР (для моделей мощностью 2,0 кВт) РАЗБОРКА


  1. СНИМИТЕ СТАТОР СТАРТЕРА В СБОРЕ


    1. A01BBQOE02

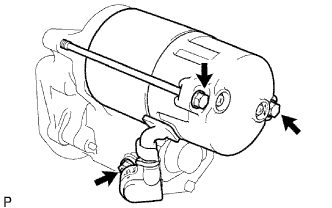

      Отверните гайку, а затем отсоедините вывод от контакта C.

    2. Выверните 2 стяжных болта.

    3. Извлеките статор стартера вместе с якорем стартера.

    4. Снимите кольцевое уплотнение со статора стартера.

  2. СНИМИТЕ ВТЯГИВАЮЩЕЕ РЕЛЕ СТАРТЕРА В СБОРЕ

    A01BBTP

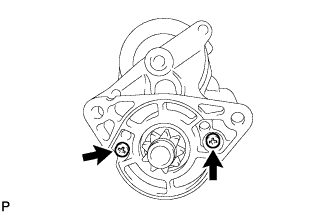

    1. Выверните 2 болта и снимите втягивающее реле.

    2. A01BFZ6E03

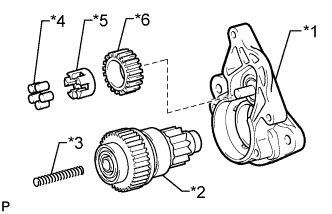

      Обозначения на рисунке
      *1 Корпус привода стартера
      *2 Пусковая муфта
      *3 Возвратная пружина
      *4 Ролик муфты
      *5 Фиксатор
      *6 Промежуточная шестерня

      Извлеките из корпуса привода стартера промежуточную шестерню, фиксатор, ролик муфты, возвратную пружину и пусковую муфту.

    3. A01BBLZE03
      Обозначения на рисунке

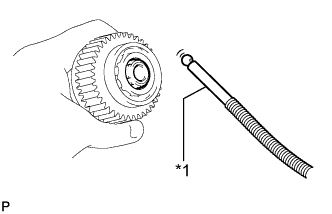

      *1 Магнитный захват

      С помощью магнитного захвата извлеките стальной шарик из муфты.

  3. СНИМИТЕ ЩЕТКОДЕРЖАТЕЛЬ СТАРТЕРА В СБОРЕ


    1. A01BHOPE01

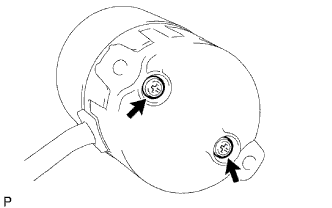

      Выверните 2 винта и снимите крышку со стороны коллектора со статора стартера.

    2. Снимите кольцевое уплотнение со статора стартера.

    3. Отсоедините 4 щетки от щеткодержателя стартера.


      1. A01BCH1E01

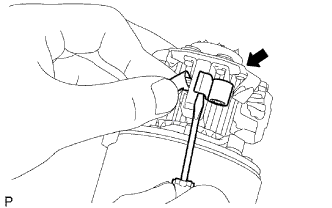

        С помощью отвертки отожмите щеточную пружину.

      2. Отсоедините щетку от щеткодержателя.

    4. Снимите щеткодержатель со статора стартера.

  4. СНИМИТЕ ЯКОРЬ СТАРТЕРА В СБОРЕ


    1. Снимите якорь со статора стартера.
